2.3 主治具 Page 2-4 EJW2A-C-OMA02-A01-03 2.3 主治具 2.3.1 孔位置的说明 ∗ 在主治具上没有气动式 8 mm 单式编带供料器的链轮齿位置确认 孔，只有元件吸着位置确认孔。 ∗ 主体上贴有指示铭板，请参照。 EJW2A-005C - 240 V ∼ CN001P PC-232CP POWER TEEE1394-6 EJW2A-AA EJW2A-003P

100%1 / 118

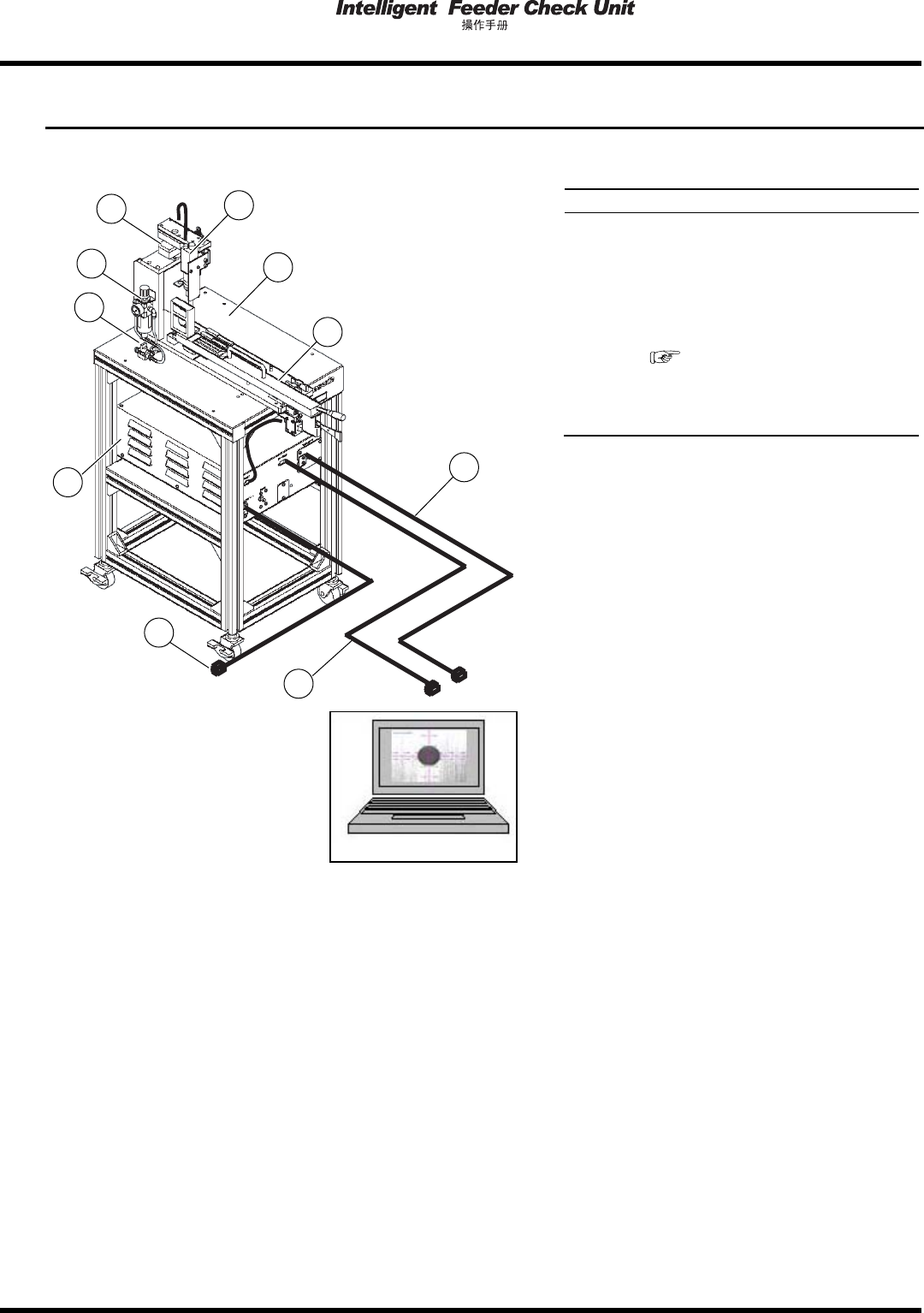

2.2
构成
EJW2A-C-OMA02-A01-03 Page 2-3
2.2
构成
∗
请顾客自备
PC
。
名称
c
控制箱
d
阀
e
调节器
f XY
工作台
g
照相机
h
治具台车
i
主治具
(
“2.3
主治具
”)
j
电源电缆
(AC100 V ~ AC240 V)
k
映像信号用电缆
(IEEE1394)
l
通信电缆
(RS-232C)
∗
使用
ITF
检查装置时，请注意以下内容。
1. ITF
检查装置用的
PC
，请专用于
ITF
检查装置使用。
如果添加下载了其它软件，
ITF
检查装置有可能无法正常动作。
2. ITF
检查装置用的
PC
，请无连接网络。
因
Windows
自动更新等的动作，
ITF
检查装置有可能无法正常动作。
3.
请勿使用
IEEE1394b
的扩张板。
如果
Windows
和扩张板不合适，
ITF
检查装置有可能无法正常动作。
4.
请勿进行操作系统的版本升级。
ITF
检查装置有可能无法正常动作。
EJW2A-002E
EJW2A-001P
1
2
3
4
5
6
7
8
10
9
2.3
主治具
Page 2-4
EJW2A-C-OMA02-A01-03
2.3
主治具

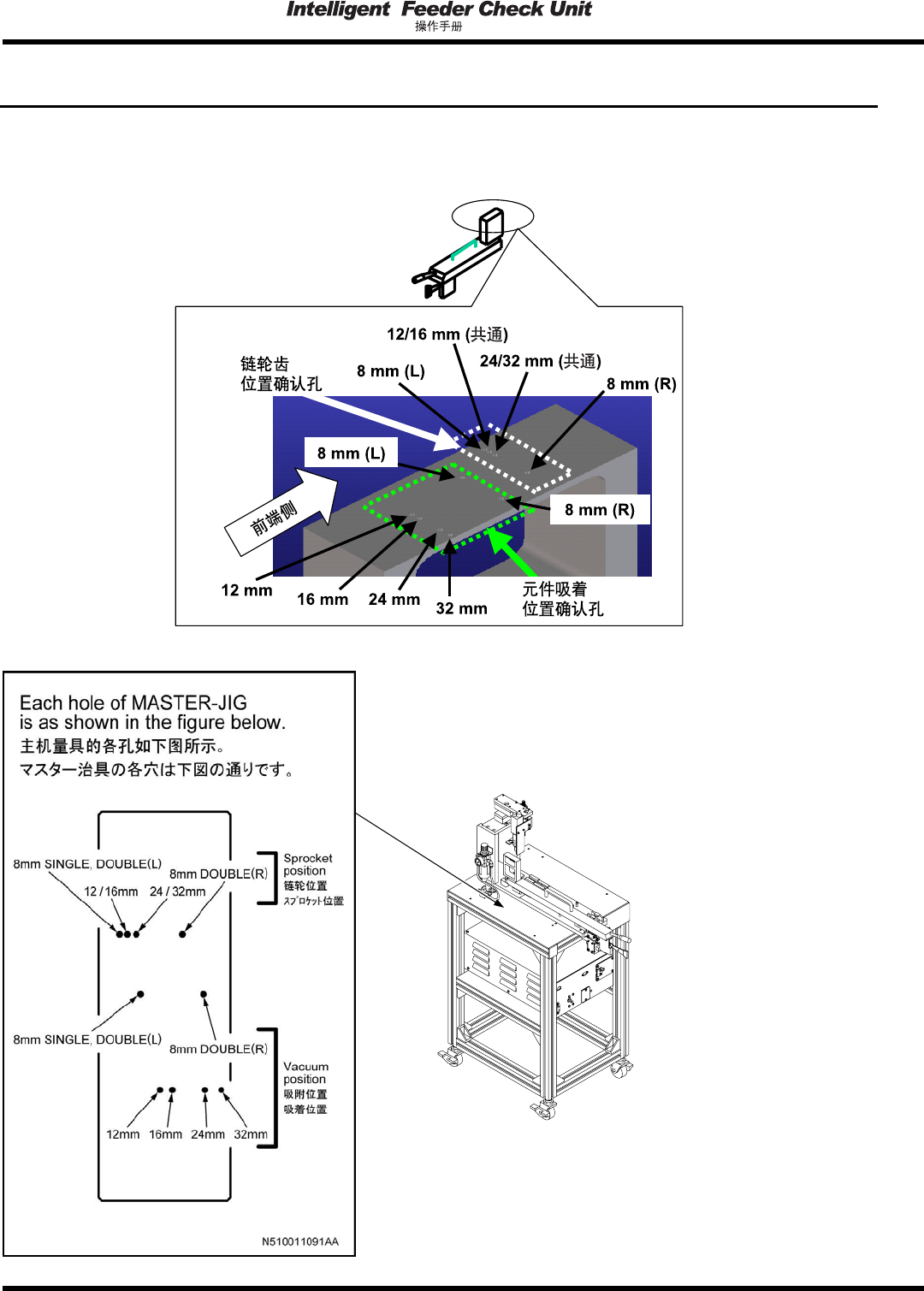

2.3.1
孔位置的说明
∗
在主治具上没有气动式
8 mm
单式编带供料器的链轮齿位置确认孔，只有元件吸着位置确认孔。
∗
主体上贴有指示铭板，请参照。
EJW2A-005C
- 240 V
∼
CN001P
PC-232CP
POWER
TEEE1394-6
EJW2A-AA
EJW2A-003P
2.4
对象
ITF
EJW2A-C-OMA02-A01-03 Page 2-5
2.4
对象
ITF
以
ITF 8 mm
单式起至
24/32 mm
为止的供料器为对象。
∗
上述以外的供料器只能确认进给动作。
不能检查链轮齿位置和元件吸着基准位置。
可检查吸着位置、链轮齿位置的供料器
No.
规格
类型
型号
1
气动式
8 mm
单式编带供料器
A N610014286AA
2
气动式
8 mm
单式编带供料器
(
拼接检测
)
A N610014285AA
3
8 mm
单式编带供料器
A N610003478AA
4
8 mm
单式编带供料器
(
拼接检测
)
A N610003476AA
5
8 mm
双式编带供料器
A KXFW1KSBA00
6
8 mm
双式编带供料器
(
拼接检测
)
A KXFW1KS5A00
7
12/16 mm
编带供料器
A KXFW1KSCA00
8
12/16 mm
编带供料器
(
拼接检测
)
A KXFW1KS6A00
9
24/32 mm
编带供料器
A KXFW1KSDA00
10
24/32 mm
编带供料器
(
拼接检测
)
A KXFW1KS7A00
∗
气动式
8 mm
单式编带供料器不能检查链轮齿的位置。
只能确认进给动作的供料器
No.
规格
类型
型号
1
44/56 mm
编带供料器
A KXFW1KSEA00
2
44/56 mm
编带供料器
(
拼接检测
)
A KXFW1KS8A00
3
44/56 mm
编带供料器
深度
: 21 mm
A KXFW1LOTA00
4
44/56 mm
编带供料器
深度
: 21 mm (
拼接检测
)
A KXFW1LOYA00
5
72 mm
编带供料器
A KXFW1KSFA00
6
72 mm
编带供料器
(
拼接检测
)
A KXFW1KS9A00
7
88 mm
编带供料器
深度
: 21 mm (
拼接检测
)
A KXFW1L10A00
8
104 mm
编带供料器
深度
: 21 mm (
拼接检测
)
A KXFW1L11A00
9
32 mm
纸粘着编带供料器
A
KXFW1KSGA00
10
散装供料器
: 1005C
A KXFW1KSHA00
11
散装供料器
: 1005R
A KXFW1KSJA00
12
散装供料器
: 1608C
A KXFW1KSKA00
13
散装供料器
: 1608R
A KXFW1KSLA00
14
散装供料器
: 2012C t=0.6
A KXFW1KSMA00
15
散装供料器
: 2012C t=0.85
A KXFW1KSNA00
16
散装供料器
: 2012C t=1.25
A KXFW1KSPA00
17
散装供料器
: 2012R
A KXFW1KSQA00
18
振动式杆式供料器
: 3
串
A KXFW1KSRA00
