3-2. 供料器台架开关 利用这一开关，可以选择可否从该侧（前或后）供料器台架进行元件吸附作业。 在开关内的灯点亮时按下开关，可使供料器台架变为无效。（这时，灯熄灭。） 反之，在灯熄灭时按下开关，可使供料器 台架变为有效。（这时，灯点亮。但只有在供料器台架正常 设置的状态下才如此，否则灯不会亮，供料器台架也不会变为有效。） 灯点亮时表示可以进行元件吸附作业，灯熄灭时表示不进行元件吸附作业。 亮灯时：相应一侧(前或后)的供料器台架有效 熄…
把不间断运行设定为“使用”，则以下项目无条件变成未使用状态，不能再行选择。
① 发生元件断档时的暂停。
② 出现错误时的暂停。
③ 元件断档开始时的元件高度测定。
把这一项目设定为“使用”
（按键凹陷状态），则以主
送料器台架为后侧。

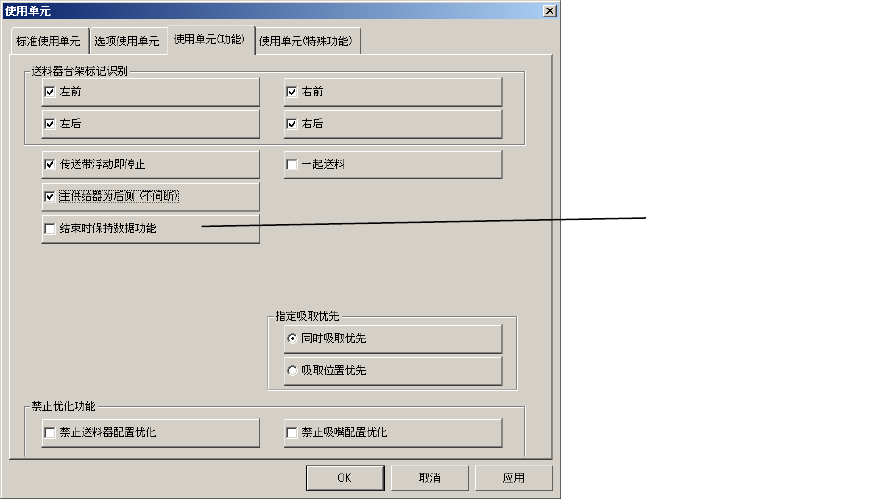

“操机器设置”－“使用单元（功能）”画面
生产时，把前侧供料器台架、后侧供料器台架中的一方设为主供料器台架，以主供料器台架为主进行元
件吸附。主供料器台架的切换是在“机器设置”菜单中的“使用单元（功能）”项目中进行。如把“主
供给器为后侧（不间断）”按键设定为“不使用”（按键凸出状态），则以前侧供料器台架为主供料器
台架，以后侧供料器台架为副供料器台架。如设定为“使用”（按键凹陷状态），则以后侧供料器台架
为主供料器台架，前侧供料器台架为副供料器台架。
其次，对于“机器设置”菜单中“标准使用单元”的传送带浮动传感器（前、后）和“选项使用单元”
的供料器统一交换台（前、后），只要不发生问题就请设定为“使用”。
这些项目如设定为“不使用”，则在生产开始时会显示下面的信息：
“设置数据中的传送带浮动选项未使用。”
“设置数据中的统一交换台选项未使用。”
即使出现这一信息，也于以删除，用操纵盘开关的起动键开始生产运转。
在JUKI标准模式时，供料器台架开关的灯始终处于点亮状态。
在这一模式下，供料器台架开关已设为无效，所以即使按下开关也不会熄灯。
7
3-2. 供料器台架开关
利用这一开关，可以选择可否从该侧（前或后）供料器台架进行元件吸附作业。
在开关内的灯点亮时按下开关，可使供料器台架变为无效。（这时，灯熄灭。）
反之，在灯熄灭时按下开关，可使供料器台架变为有效。（这时，灯点亮。但只有在供料器台架正常
设置的状态下才如此，否则灯不会亮，供料器台架也不会变为有效。）
灯点亮时表示可以进行元件吸附作业，灯熄灭时表示不进行元件吸附作业。
亮灯时：相应一侧(前或后)的供料器台架有效
熄灭时：相应一侧(前或后)的供料器台架无效

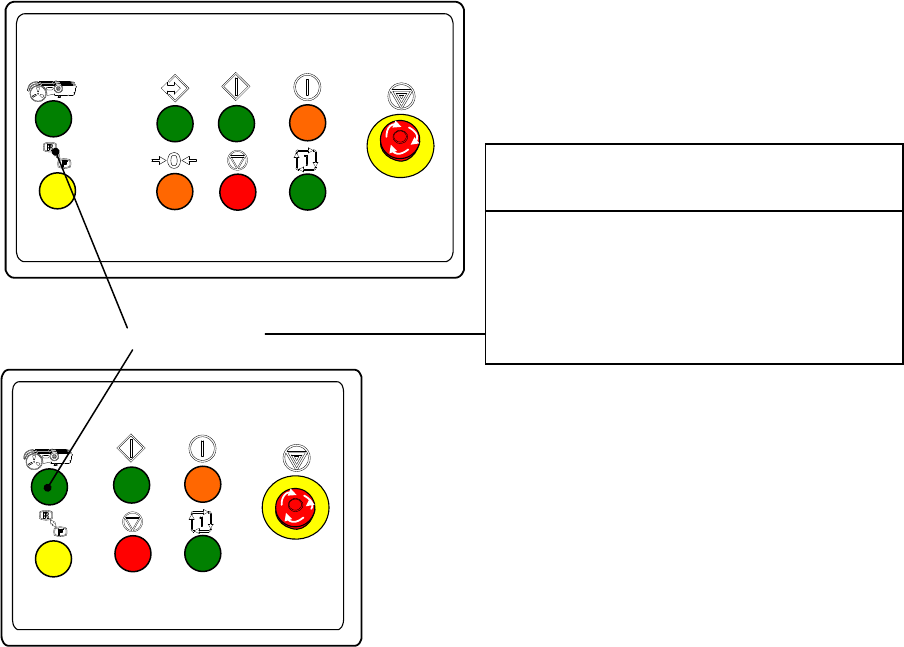

在供料器台架正常地安装在机器上的状态下，每
按一次开关，开关内的灯即反复点亮和熄灭（供
料器台架的有效和无效）。
供料器台架开关
操作盘（前侧）
操作盘（后侧）
8
为使供料器台架无效而按下开关时，灯会立即熄灭，但如果遇到正在进行元件吸附作业等情况，
由于定时作用，该侧供料器台架不会立即停止元件吸附。
这种场合，是在进行贴片作业后，从下一个元件吸附作业开始变更供料器台架。
注意 :
吸附 2 个元件→ 贴片时的例子
一点目に部品吸着（マスタ側のフィーダバンからの吸着）
マスタ側フィーダバンクスイッチを押す
二点目の部品吸着(マスタ側のフィーダバンクからの吸着
一点目の部品搭載
マスタ側フィーダバンク内ランプ消灯
二点目の部品搭載
このタイミングでは、サブ側に切り替わ
りません。
一点目の部品搭載 一点目に部品吸着（サブ側のフィーダバンクからの吸着）
このタイミングから、サブ側からの吸着と
なります。
二点目の部品搭載 二点目に部品吸着（サブ側のフィーダバンクからの吸着）
吸附第
一
个元件
（
从主侧的供料器台架吸附
） 贴装第一个元件
按主侧供料器台架开关
主侧送料器台架内灯熄灭
吸附第二个元件（从主侧的供料器台架吸附）
贴装第
一
个元件
吸附第一个元件（从副侧的供料器台架吸附）
在这一时点不切换至副侧。
从这一时点开始转为从副侧吸附。
吸附第二个元件（从副侧的供料器台架吸附）
贴装第二个元件
贴装第
二
个元件
·在不间断运行模式下，运转中即使供料器台架已下降，如若单侧供料器台架处有效状态，
贴装头也会高速移动。(从无效供料器侧的 ATC 更换吸嘴时，贴装头在 ATC 的前面低速移动。)
·在标准模式下，供料器台架开关的灯始终处于点亮状态。
这一模式下，供料器台架开关已设定为无效，所以按开关也不会熄灯。
供料器台架始终处于有效状态。
注意 :
9
