1 1. 概要 1-1. 不间断运行功能目的是当发生元件断档时，不需停止机器而继续进行线路板生产作业，使机器的运转效率得到提高。为了实现不间断运行功能，要为前侧供料器台架和后侧供料器台架预先准备好相同的供料器组。这样，即使前侧供料器台架的供料器发生元件断档，也能从后侧供料器台架的供料器吸附元件，可继续生产线路板而不需停止机器。当后侧供料器台架的供料器正在不断供料进行线路板生产时，只要消除前侧供料器台架内发生元件断…

为了安全使用机器

1. 概要 .................................................................. 1

1-1. 不间断运行功能 ................................................... 1

2．数据准备工序 .......................................................... 2

2-1. 准备数据 ......................................................... 2

2-2. 利用供料器编排编定不间断运行供料器配置 ........................... 2

2-3. 利用最优化编定不间断运行供料器配置 ............................... 5

3. 机器操作 .............................................................. 6

3-1. 机器作业模式的改变 ............................................... 6

3-2. 供料器台架开关 ................................................... 8

3-3. 元件断档微型信号灯 .............................................. 10

4．机器工作 ............................................................. 11

4-1. 生产开始时 ...................................................... 11

4-2. 发生元件断档时 .................................................. 13

4-3. 供料器台架开关 .................................................. 14

5．操作员的操作 ......................................................... 15

5-1. 生产中想调换供料器台架时的操作 .................................. 15

5.2. 生产中要进行主供料器台架的程序更替时 ............................ 17

5-3. 生产进行中要进行副侧供料器台架的更替时 .......................... 19

5-4. 发生元件断档时 .................................................. 21

1. 概要

1-1. 不间断运行功能

目的是当发生元件断档时，不需停止机器而继续进行线路板生产作业，使机器的运转效率得到提高。

为了实现不间断运行功能，要为前侧供料器台架和后侧供料器台架预先准备好相同的供料器组。

这样，即使前侧供料器台架的供料器发生元件断档，也能从后侧供料器台架的供料器吸附元件，可

继续生产线路板而不需停止机器。

当后侧供料器台架的供料器正在不断供料进行线路板生产时，只要消除前侧供料器台架内发生元件

断档的供料器的出错原因，也可以恢复从前侧供料器台架的供料器吸附元件。

再者，通过预先准备好下一个线路板生产种类的供料器，就可以缩短程序更替的时间。

２．数据准备工序

2-1. 准备数据

（１）按照通常的数据准备工序，编定配置在前侧的生产程序。

2-2. 利用供料器编排编定不间断运行供料器配置

（１）从菜单的“显示”项中选择“供料器编排”，使图示供料器。

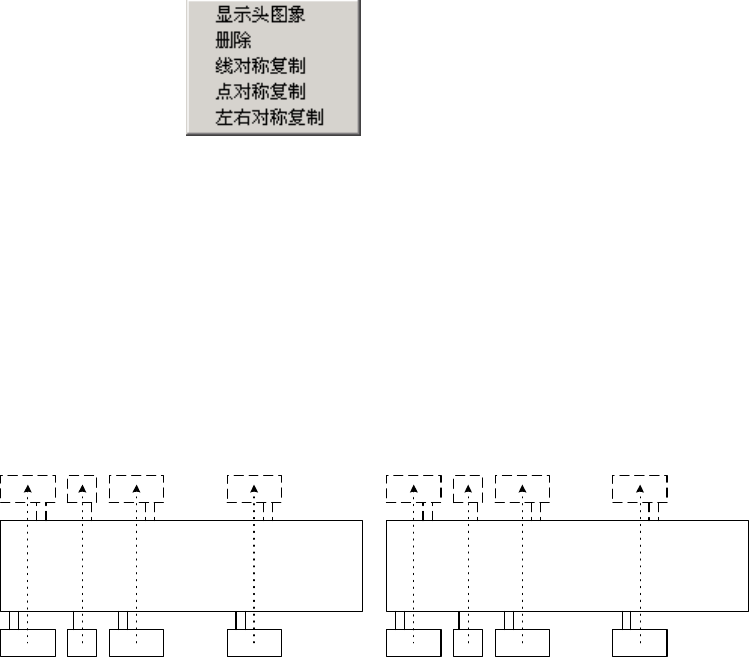

（２）拖动鼠标，选取前侧的供料器以便复制到后侧，在反转显示的状态下按下鼠标的右键，于是出现

弹出菜单。

若是＜速度优先＞，选择“线对称复制”。

若是＜安排优先＞，则选择“点对称复制”。

（３）

如选择＜线对称复制＞（速度优先），则供料器的配置是，前后的孔编号被复制到正对面位

置（“LF-1”被复制至“LR-1”），形成相同的吸附坐标。

（例）“线对称复制”的情况下

左側右側

左侧右侧
