- 10 - NOTE( 注記 ) #01....FOR ST ＳＴ 用 #02....FOR EN Ｅ Ｎ 用 #03....AFTER M/C REV.L Ｍ ／ Ｃ ＲＥＶ．Ｌ 以降 #04....FOR ST(AFTER M/C REV.L) ＳＴ(Ｍ ／ Ｃ ＲＥＶ．Ｌ 以降 ) 用 #05....FOR EN(AFTER M/C REV.L) ＥＮ(Ｍ ／ Ｃ ＲＥＶ．Ｌ 以降 ) 用 #06....UNTIL M /C R…
- 9 -

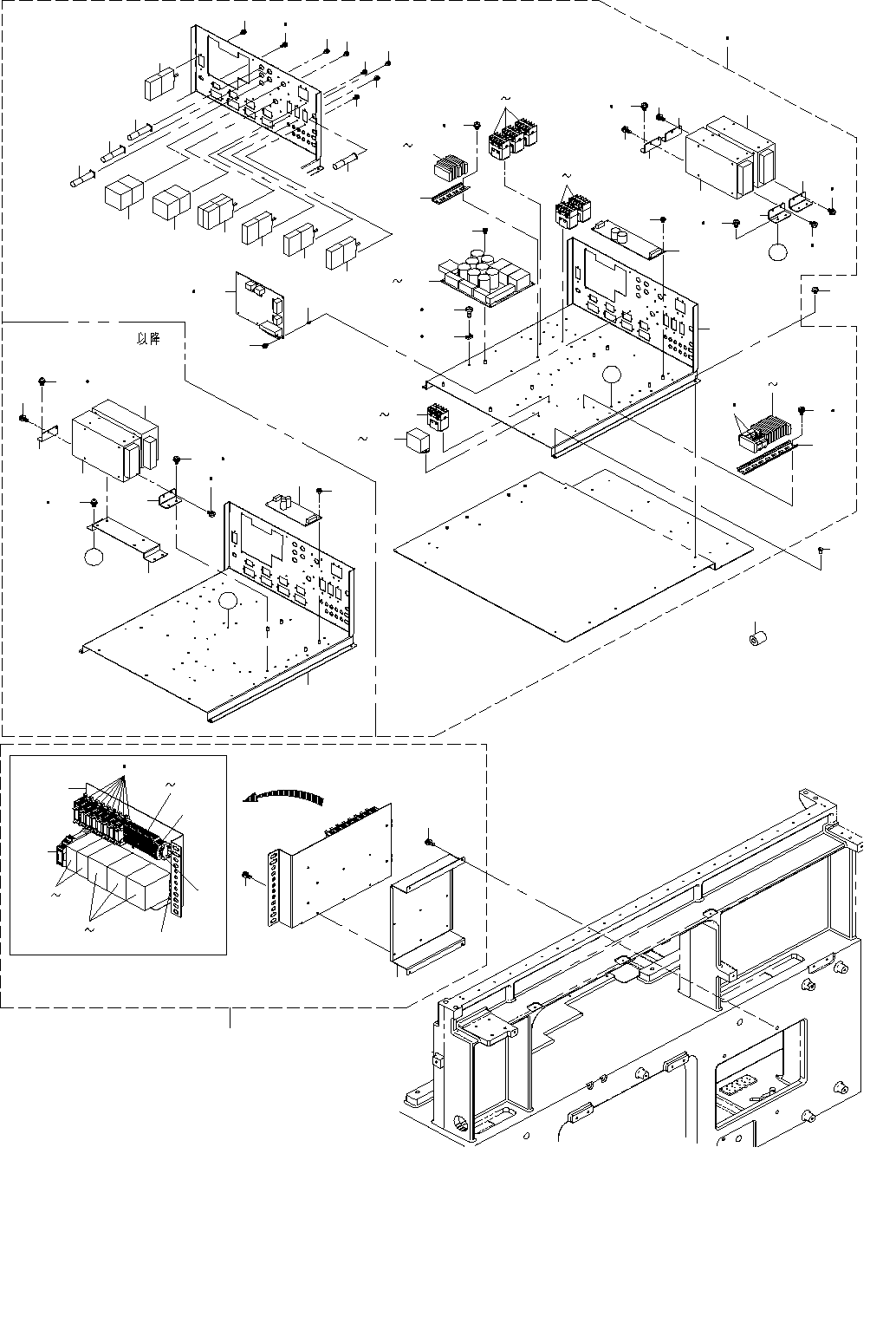

5. BASE FRAME ELECTRIC APPARATUS COMPONENTS(2)
ベースフレーム電装関係（２）
４３ ４４
３６
４２
３
３
４
４
１１ １２
９
１０
１３
１３
１４
１７
１７
１８
１９
２０
２２
２３
５
２４ ２６
２７ ２９
３０ ３２
２７
２９
３３ ３５
４５
５３
５４
９６
５
５
５
５
５
５
２１
１７
５
１６
１５
５６
Ａ
１ ２
９１
８１
８７
７９
８０
７６
７８
７３
７５
９２
９０
８８
９３
８９
９４
９４
７２
９５
Ａ
５５
６ ７
６ ７
６ ７
８
８
６ ７
６ ７
６ ７
５
５７ ５８
５
６０ ６１
５９
９７
６４ ６５
６４
６５
６４ ６５
６３
７０
６７
６８
６９
Ｂ
Ｂ
７１
６２
６４ ６５
６６
５
Ｍ／Ｃ Ｒｅｖ．Ｌ
- 10 -
NOTE( 注記 ) #01....FOR ST ＳＴ 用
#02....FOR EN ＥＮ 用
#03....AFTER M/C REV.L Ｍ ／ Ｃ ＲＥＶ．Ｌ 以降
#04....FOR ST(AFTER M/C REV.L) ＳＴ(Ｍ ／ Ｃ ＲＥＶ．Ｌ 以降 ) 用
#05....FOR EN(AFTER M/C REV.L) ＥＮ(Ｍ ／ Ｃ ＲＥＶ．Ｌ 以降 ) 用
#06....UNTIL M/C REV.K Ｍ ／ Ｃ ＲＥＶ．Ｋ 以前
#07....FOR ST(UNTIL M/C REV.K) ＳＴ(Ｍ ／ Ｃ ＲＥＶ．Ｋ 以前 ) 用
#08....FOR EN(UNTIL M/C REV.K) ＥＮ(Ｍ ／ Ｃ ＲＥＶ．Ｋ 以前 ) 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-37036 POWER_UNIT(ST)
電源ユニット（ＳＴ）
1
2
#02
401-37045 POWER_UNIT(EN)
電源ユニット（ＥＮ）
1
3
#06
401-36723 PS_BRACKET_F
ＰＳブラケットＦ
(2)
4
#06
401-36724 PS_BRACKET_R
ＰＳブラケットＲ
(2)
5 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(36)
6
#07
SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(16)
7
#08
SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(16)
8
#06
SL-4041091-SC SCREW M4 L=10
座金付きなべ小ねじ Ｍ４ Ｌ＝１０
(4)
9
#01
HX-0029400-00 FIXED BASE
固定ベース
(22)
10
#02
HX-0029400-00 FIXED BASE
固定ベース
(15)
11
#01
SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(22)
12
#02
SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(15)
13
#06
HX-0067500-00 POWER SUPPLY
パワーサプライ
(2)
14
#06
HX-0054200-0B POWER SUPPLY
パワーサプライ
(1)
15 HA-0066300-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
16 HA-0064600-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
17 HA-0055900-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(3)
18 HA-0052400-0B CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
19 HA-0052400-0D CIRCUIT PROTECTOR
サーキットプロテクタ
(2)
20 HA-0052400-0E CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
21 HA-0054200-0A CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
22 HA-0052600-0B CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
23 HA-0052700-0C CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
24 401-09883 S-ZT POWER PCB ASM
Ｓ−ＺＴ 電源基板組
(1)
25 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(3)
26 HK-0627900-40 BLOCK TERMINAL
端子台カバー
(1)
27 HB-0012800-0C RELAY
リレー
(3)
28 HB-0005800-10 RELAY
リレー止め金具
(3)
29 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(3)
30
#01
HB-0012800-0C RELAY
リレー
(3)
31
#01
HB-0005800-10 RELAY
リレー止め金具
(3)
32
#01
SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(6)
33
#01
HB-0011000-00 RELAY
リレー
(1)
34
#01
HB-0011000-10 RELAY
関連パーツ
(1)
35
#01
SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
36 HK-0693500-10 BLOCK TERMINAL
端子台
(3)
37 HK-0696900-00 BLOCK TERMINAL
端子台
(1)
38 HK-0691900-0B BLOCK TERMINAL
端子台
(2)
39 HK-0696900-0A BLOCK TERMINAL
マーキングシート
(1)
40 HK-0696900-0B BLOCK TERMINAL
マーキングシート
(1)
41 HK-0696900-30 TERMINAL
ジャンパ ３極
(4)
42 HK-0696500-10 BLOCK TERMINAL
端子台
(12)
43 HB-0015400-10 RELAY
リレーソケット
(2)
44 HB-0015400-00 RELAY
リレー
(2)
45
#01
HK-0695500-10 BLOCK TERMINAL
端子台
(8)
46
#02
HK-0695500-10 BLOCK TERMINAL
端子台
(14)
47 HK-0691900-0B BLOCK TERMINAL
端子台
(3)
48
#01
HK-0695900-00 BLOCK TERMINAL
端子台
(2)
49
#02
HK-0695900-00 BLOCK TERMINAL
端子台
(2)
50
#01
HK-0695900-20 TERMINAL
ジャンパ２極
(2)
51
#02
HK-0695900-20 TERMINAL
ジャンパ２極
(5)
52 HK-0695900-0A BLOCK TERMINAL
マーキングシート
(2)
53 HK-0695900-0B BLOCK TERMINAL
マーキングシート
(1)
54 400-95386 DIN_RAIL_120L
ディンレール１２０Ｌ
(1)
55
#06
401-36722 PSU_BASE
ＰＳＵベース
(1)
56 400-47075 DIN_RAIL
ディンレール
(1)
57 401-09881 S-POWER PCB ASM
Ｓ−ＰＯＷＥＲ基板組
(1)
58 HK-0627900-40 BLOCK TERMINAL
端子台カバー
(1)
59 HX-0041800-0C SPACER
スペーサ
(4)
60
#01
SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(14)
61
#02
SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(16)
62
#03
401-36723 PS_BRACKET_F
ＰＳブラケットＦ
(1)
63
#03
401-36724 PS_BRACKET_R
ＰＳブラケットＲ
(1)
64
#04
SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(18)
65
#05
SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(18)
66
#03
SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ４Ｘ０．７ Ｌ＝１０
(2)
67
#03
HX-0067500-00 POWER SUPPLY
パワーサプライ
(1)
68
#03
HX-0069000-00 POWER SUPPLY
パワーサプライ
(1)
69
#03
401-78052 PS_BRACKET_FR
ＰＳブラケットＦＲ
(2)
70
#03
HX-0071800-00 POWER SUPPLY
パワーサプライ
(1)
71
#03
401-72540 PSU_BASE
ＰＳＵベース
(1)
72
#02
401-37056 SAFETY UNIT
セーフティーユニット
1
73 HA-0053100-00 MAGNETIC CONTACTOR
マグネットコネクタ
(3)
74 HA-0053100-10 MAGNETIC CONTACTOR
マグネットコネクタ
(3)
75 HA-0053100-20 MAGNETIC CONTACTOR
マグネットコネクタ
(3)
76 HA-0053000-00 MAGNETIC CONTACTOR
マグネットコネクタ
(2)
77 HA-0053000-10 MAGNETIC CONTACTOR
マグネットコネクタ
(2)
78 HA-0053000-20 MAGNETIC CONTACTOR
マグネットコネクタ
(2)
79 HB-0013900-00 RELAY
リレー
(8)
80 HB-0013900-10 RELAY
リレー用ソケット
(8)
81 HK-0696500-10 BLOCK TERMINAL
端子台
(22)
82 HK-0696900-0A BLOCK TERMINAL
マーキングシート
(1)
83 HK-0696900-0B BLOCK TERMINAL
マーキングシート
(1)
84 HK-0696900-0C BLOCK TERMINAL
マーキングシート
(1)
85 HK-0691900-00 BLOCK TERMINAL
ブロックターミナル
(1)
86 HK-0691900-40 BLOCK TERMINAL
ブリッジ４極
(4)
87 HK-0696900-00 BLOCK TERMINAL
端子台
(1)
88 HK-0691900-0B BLOCK TERMINAL
端子台
(3)
89 400-00529 CARRIER RAIL 350
キャリーレール ３５０
(2)
90 401-06098 SAFETY_UNIT_BR
セーフティーユニットＢＲ
(1)
91 HK-0692500-10 BLOCK TERMINAL
ブロックターミナル
(4)
92 HB-0015800-00 RELAY
セーフティーリレーユニット
(1)
93 401-36742 SAFETY_UNIT_BASE
セーフティーユニットベース
(1)
94 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(10)
95 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
2
96 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ４ Ｌ＝６
2
97
#02
HN-0014900-00 CORE
コア
5
- 11 -

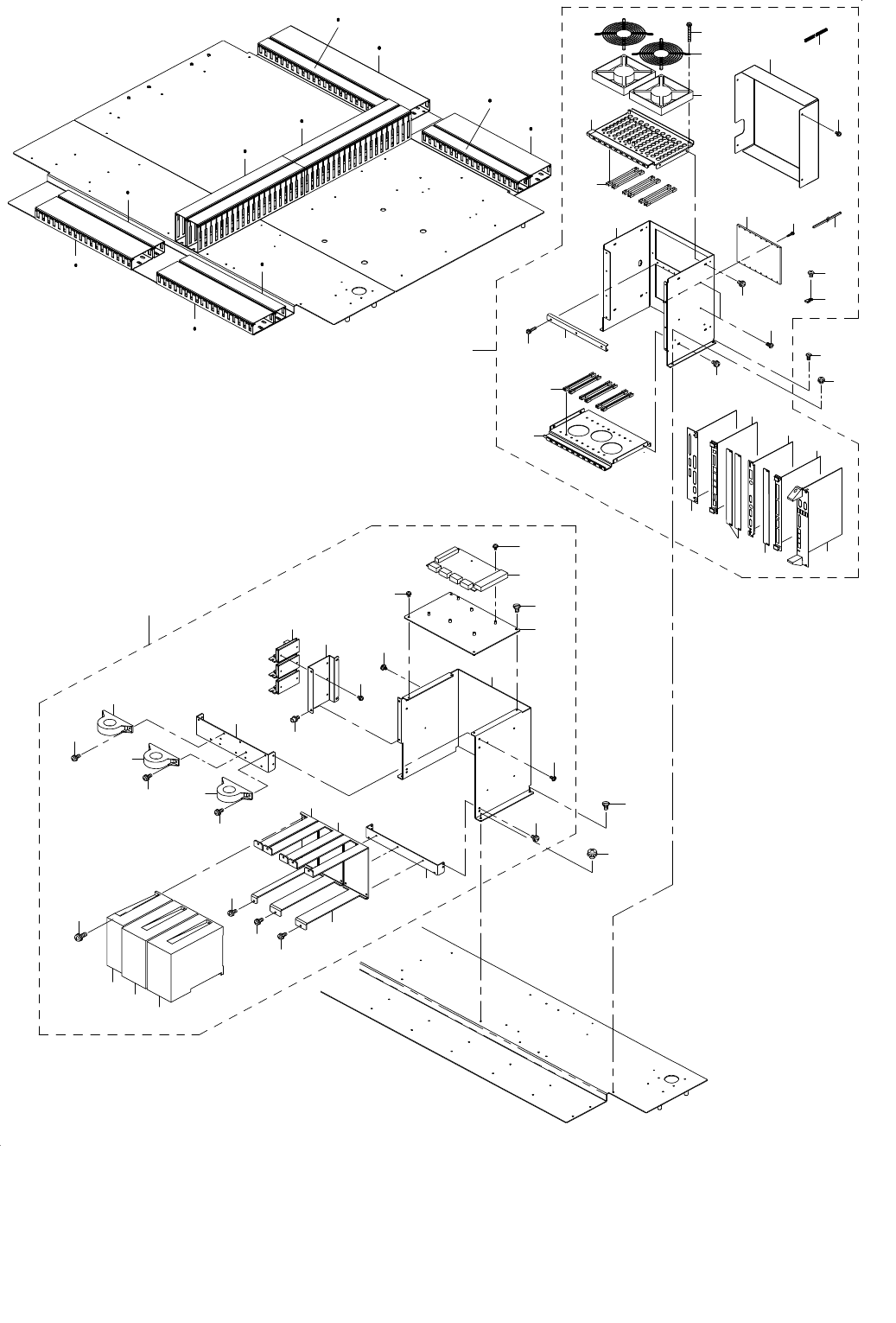

6. BASE FRAME ELECTRIC APPARATUS COMPONENTS(3)
ベースフレーム電装関係（３）
17
2 6
2
6
3 6
3 6
3
6
4 6
4 6
5 6
1 6
4 6
9
10
10
9
13
11
11
12
14
15
16
18
20
22
23
25
25
25
26
26
26
27
58
30
29
28
59
7
47
46
45
38
40
43
39
34
35
36
32
32
60
41
42
38
37
37
48
49
50
51
52
44
33
53
55
54
21
10
31
8
57
56
24
19
