- 93 - 47. LIFTER UNIT COMPONENTS(2) リフターユニット関係（２） ３ １１ ７ ８ １０ ６ １８ ２４ ２０ ２２ ２１ ２３ １９ ４ ４ １ ２ ３１ ３０ ２７ ３２ ２８ ３３ ３４ ３７ ３５ ３８ ２５ ２９ ３６ ４６ ２６ ４５ ２６ １８ ２５ １９ ３ ２４ ２０ ２１ ２２ ２３ １２ １３ １７ １４ １５ ４３ ５４ ４４ ３９ ５ ４０ ４７ ４８ ５０ ９ １６ ５２ …
- 92 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00582 LIFTER L UNIT
リフタＬ組
1
2 400-00557 LIFTER SUPPORTER L
リフターサポータＬ
(1)
3 400-00587 LIFTER BUSH COMBINATION
リフターブッシュ組
(2)
4 SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(8)
5 PA-6307503-00 AIR CYLINDER
エア シリンダ
(1)
6 PC-0152030-00 SPEED CONTROLLER
スピード コントローラ
(2)
7 SL-6104042-TN SCREW M10 L=40
座金付き六角穴ボルト Ｍ１０ Ｌ＝４０
(4)
8 WP-1052000-SC WASHER 10.5X18X2
平座金 １０．５Ｘ１８Ｘ２
(4)
9 400-00588 BANK LIFTER L
バンクリフターＬ
(1)
10 400-00589 LIFTER CYLINDER SHAFT
リフターシリンダシャフト
(1)
11 E2622-729-000 LIFTER THRUST COLLAR
リフタースラストカラー
(1)
12 SM-1062052-TP SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
(1)
13 E2610-721-000 BANK LOCATE PIN B
バンクロケートピンＢ
(1)
14 NM-6080003-SC NUT M8X1.25 TYPE3
六角ナット Ｍ８Ｘ１．２５ ３種
(1)
15 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
(1)
16 SM-8060552-TP SCREW M6 L=5
止めねじ
(2)
17 400-00583 LIFTER R UNIT
リフタＲ組
1
18 400-00558 LIFTER SUPPORTER R
リフターサポータＲ
(1)
19 400-00587 LIFTER BUSH COMBINATION
リフターブッシュ組
(2)
20 SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(8)
21 PA-6307503-00 AIR CYLINDER
エア シリンダ
(1)
22 PC-0152030-00 SPEED CONTROLLER
スピード コントローラ
(2)
23 SL-6104042-TN SCREW M10 L=40
座金付き六角穴ボルト Ｍ１０ Ｌ＝４０
(4)
24 WP-1052000-SC WASHER 10.5X18X2
平座金 １０．５Ｘ１８Ｘ２
(4)
25 400-00590 BANK LIFTER R
バンクリフターＲ
(1)
26 400-00589 LIFTER CYLINDER SHAFT
リフターシリンダシャフト
(1)
27 E2622-729-000 LIFTER THRUST COLLAR
リフタースラストカラー
(1)
28 SM-1062052-TP SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
(1)
29 400-00595 BANK LOCATE PIN C
バンクロケートピンＣ
(1)
30 NM-6080003-SC NUT M8X1.25 TYPE3
六角ナット Ｍ８Ｘ１．２５ ３種
(1)
31 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
(1)
32 SM-8060552-TP SCREW M6 L=5
止めねじ
(2)
33 SL-6082592-TN SCREW M8 L=25
座金付き六角穴ボルト Ｍ８ Ｌ＝２５
4
34 400-00598 DRIVER BRACKET SUPPORTC
ドライバブラケットサポートＣ
1
35 SL-6051242-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
2
36 400-12013 BANK UP SENSOR DOG
バンクアップセンサドグ
1
37 SM-6050802-TN SCREW
六角穴ボルト
2
- 93 -

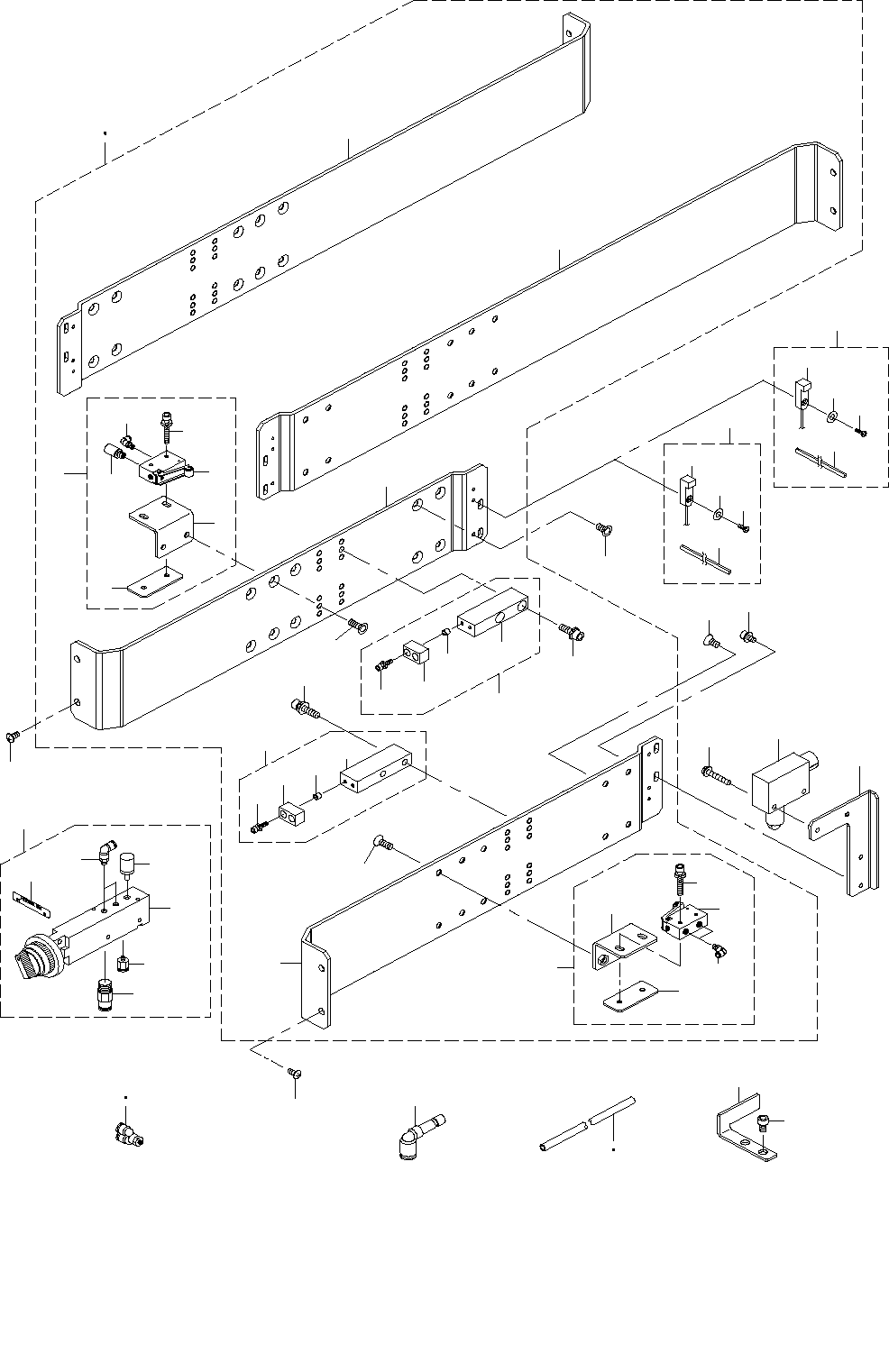

47.LIFTER UNIT COMPONENTS(2)
リフターユニット関係（２）
３
１１
７
８
１０
６
１８
２４
２０
２２
２１
２３
１９
４
４
１
２
３１
３０
２７
３２
２８
３３
３４
３７ ３５
３８
２５
２９
３６
４６
２６
４５
２６
１８
２５
１９
３
２４
２０
２１
２２
２３
１２
１３
１７
１４
１５
４３
５４
４４
３９
５
４０
４７
４８
５０
９
１６
５２
５３
５１
４９
４２
４１
- 94 -
NOTE( 注記 ) #01....FOR FRONT SIDE 手前側用
#02....FOR REAR SIDE 奥側用
#03....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-37069 ROLLER_GUIDE_F_ASSY
ローラーガイドＦ組
1
2
#02
401-37065 ROLLER_GUIDE_R_ASSY
ローラーガイドＲ組
1
3
#01
401-36936 ROLLER_GUIDE_F
ローラーガイドＦ
(2)
4
#02
401-36937 ROLLER_GUIDE_R
ローラーガイドＲ
(2)
5 401-41955 BANK_VALVE_L_ASM
バンクバルブＬ組
(1)
6 401-42414 BANK_VALVE_BR
バンクバルブ＿ＢＲ
(1)
7 PV-0105050-00 MECHANICAL VALVE
メカニカル バルブ
(1)
8 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ４ Ｌ＝２５
(2)
9 E2811-729-000 VALVE NUT PLATE
バルブナットプレート
(1)
10 PJ-3040405-05 ELBOW
エルボユニオン
(1)
11 PX-0505010-00 SILENCER
消音器
(1)
12 401-41956 BANK_VALVE_R_ASM
バンクバルブＲ組
(1)
13 401-42414 BANK_VALVE_BR
バンクバルブ＿ＢＲ
(1)
14 PV-0105050-00 MECHANICAL VALVE
メカニカル バルブ
(1)
15 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ４ Ｌ＝２５
(2)
16 E2811-729-000 VALVE NUT PLATE
バルブナットプレート
(1)
17 PJ-3040405-05 ELBOW
エルボユニオン
(2)
18 SM-1051452-TN PLATE SCREW M5 L=14
皿ねじ Ｍ５ Ｌ＝１４
(4)
19 E2777-721-0A0 BANK STOPPER ASM.
バンクストッパ組
(2)
20 E2777-721-000 BANK STOPPER
バンクストッパ
(1)
21 E2778-721-000 STOPPER RUBBER
ストッパゴム
(1)
22 E2779-721-000 STOPPER COLLAR
ストッパカラー
(2)
23 SL-6031292-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ３ Ｌ＝１２
(2)
24 SL-6051642-TN SCREW M5 L=16
座金付き六角穴ボルト Ｍ５ Ｌ＝１６
(4)
25 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
4
26 SM-0040801-SC SCREW
トラスねじ Ｍ４ Ｌ＝８
4
27 400-00585 SELECTOR ASSY
セレクタ組
1
28 PV-0151170-A0 SELECTOR
セレクタ
(1)
29 PV-0251030-00 CHECK VALVE
チェックバルブ
(1)
30 PJ-3010651-03 HALF UNION 6XPT1/8
ハ−フユニオン
(1)
31 PJ-3040651-03 SWIVEL ELBOW
自在エルボ
(2)
32 PX-0551040-00 SILENCER (PT1/8)
サイレンサ
(1)
33 E2793-721-000 FL LABEL
ＦＬ ステッカ
(1)
34
#02
PJ-3080600-03 UNION Y
ユニオンワイ
2
35 PJ-3040600-01 REDUCER ELBOW
レデュ−サエルボ
1
36
#01
BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
6.5
37
#01
PJ-3080600-03 UNION Y
ユニオンワイ
3
38
#01
401-37753 BANK UP SENSOR(FL)ASSY
バンクアップセンサ（ＦＬ）組
1
39 HX-0067100-0A GROMMET
グロメット
(0.04)
40 401-37320 BANK UP SENSOR(F) ASM
バンクアップセンサ（Ｆ）組
(1)
41 SM-4860801-SC SCREW M2.6 L=8
なべ小ねじ Ｍ２．６ Ｌ＝８
(1)
42 WP-0320501-SC WASHER M3
平座金 Ｍ３
(1)
43
#03
401-36939 BANK_SENS_BR_EN
バンクセンサブラケットＥＮ
1
44
#03
SL-4042591-SC SCREW M4 L=25
座金付きなべ小ねじ Ｍ４ Ｌ＝２５
2
45
#03
SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
46
#02
BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
12.1
47
#02
401-37754 BANK UP SENSOR(RL)ASSY
バンクアップセンサ（ＲＬ）組
1
48 401-37321 BANK UP SENSOR(R) ASM
バンクアップセンサ（Ｒ）組
(1)
49 SM-4860801-SC SCREW M2.6 L=8
なべ小ねじ Ｍ２．６ Ｌ＝８
(1)
50 HX-0067100-0A GROMMET
グロメット
(0.04)
51 WP-0320501-SC WASHER M3
平座金 Ｍ３
(1)
52
#02
SM-6050802-TN SCREW
六角穴ボルト
2
53
#02
400-12013 BANK UP SENSOR DOG
バンクアップセンサドグ
1
54
#03
400-02287 B SW CABLE ASM(EN)(CE)
バンクスイッチケーブル組（ＣＥ）
1
