REEL HOLDER W04b 7inch
リール ホルダ W04b 7インチ AA7ZM02
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PH01422 1 BKT, SLIDE ＢＫＴ スライド OT
2 PM048F1 1 SLIDER スライダ FE
3 PT01740 2 STOPPER ストッパ OT
4 PH01434 1 SLIDER スライダ OT
5 PP02252 1 PLATE, RETAINING プレート 押え FE
6 K5169N 4 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X008 FE
7 N1074A 4 NUT, HEX ナット 六角 M 2(SUS) FE
8 PP02240 1 JAW 爪 FE
9 PZ27731 1 SPRING スプリング FE
10 PM00KH2 3 PIN ピン FE
11 PP02160 1 PLATE, SIDE プレート サイド FE
12 PX08540 1 SEAL シール PL
13 PH01481 1 ROLLER ローラ PL
14 PM97973 1 PIN ピン FE
15 K5357M 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
16 PB02KZ2 1 PLATE, SIDE プレート サイド FE
17 K5357M 6 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
18 PH01491 2 ROLLER ローラ PL
19 PM97982 2 PIN ピン FE
20 K5357M 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
21 PH01412 1 ARM アーム OT
22 PZ34281 1 SPRING, TORSION スプリング ネジリ FE
23 PM04LS2 1 PIN, PIVOT ピン 支点 FE
24 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
25 PZ31461 2 BOLT ボルト FE
26 N10796 2 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE
27 PX09170 3 SEAL, BAR CODE シール バーコード OT
15
PTS-FIFEEDER-06JE
CC
CC
BB
BB
EE
FF
FF
DD
EE
DD
AA
AA
1
2
3
4
5
6
7
7
8
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
34
35
37
38
36
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
60
61
62
63
64
64
65
66
67
68
68
69
70
71
72
72
72
73
73
74
75
76
77
78
79
80
81
81
82
83
84
58
85
130
123
124
125
88
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
112
113
114
115
115
117
118
126
127
127
128
129
119
120
121
122
90
AA81S02
16
PTS-FIFEEDER-06JE

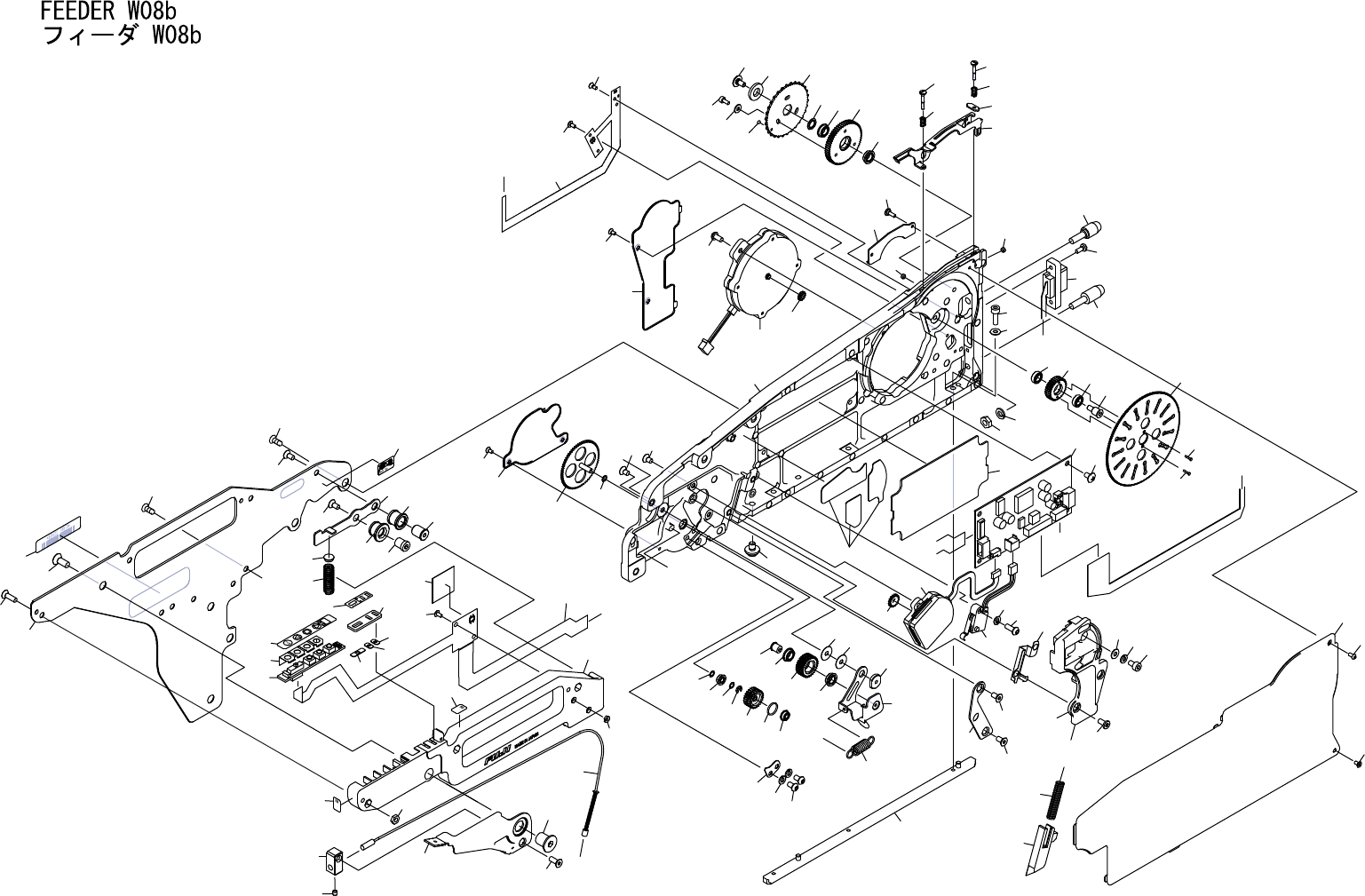

FEEDER W08b
フィーダ W08b AA81S02
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM0BMX3 1 BODY 本体 OT
2 PZ39261 1 MOTOR, STEPPING モータ ステッピング FE
3 PM06LX2 1 GEAR ギヤ FE
4 K5255T 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
5 PM046F4 1 GEAR ギヤ CO
6 PM046E6 1 GEAR ギヤ FE
7 H44516 2 BEARING, MINIATURE ベアリング ミニチュア L-850ZZ FE
8 PM04EW3 2 PIN ピン FE
9 PM046G3 1 PIN, ECCENTRIC ピン 偏心 FE
10 H4443A 2 BEARING, MINIATURE ベアリング ミニチュア LF- 850ZZ FE
11 PM046C4 1 GEAR ギヤ FE
12 PM08BZ2 1 COLLAR, SPACER カラー スペーサ FE
13 PP02591 1 SPROCKET スプロケット FE
14 PZ38581 1 MAGNET マグネット OT
15 H5265A 3 BOLT, HEX SOCKET ボルト 六角穴 M02X005 FE
16 W1039A 3 WASHER, FLAT ワッシャ 平 2M/M FE
17 PM08CB2 1 BOLT ボルト FE
18 W10076 1 WASHER ワッシャ WW- 4(ｳｪｰﾌﾞﾜｯｼｬ) FE
19 PP02583 1 PLATE プレート FE
20 PM06AS3 2 PIN ピン FE
21 PP02782 1 GUIDE, TAPE ガイド テープ FE
22 PZ37451 1 SPRING スプリング FE
23 PM06AR6 1 BOLT ボルト FE
24 N4020T 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X005 ﾋﾗｻｷ FE
25 PP02791 1 PLATE, CONNECTING プレート ツナギ FE
26 PZ44260 1 SPRING スプリング FE
27 PM06AR6 1 BOLT ボルト FE
28 N4018T 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X003 ﾋﾗｻｷ FE
29 PP02671 1 COVER カバー FE
30 K5170C 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X004(3ｶ ｼﾛ) FE
31 XK05551 1 BOARD, PRINTED CIRCUIT 基板 プリント OT
32 K5169M 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X005(ｽﾃﾝﾚｽ) FE
34 K51716 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M02X003(3ｶ ｼﾛ) FE
35 PM03957 1 PIN, ECCENTRIC ピン 偏心 FE
36 PM03966 1 PIN, ECCENTRIC ピン 偏心 FE
37 N10813 2 NUT, HEX ナット 六角 M04 3ｼｭ(3ｶ ｸﾛ) FE
38 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
41 RH44842 1 HARNESS ハーネス OT
