01. NXT Feeder Part list I.pdf - 第53页
REEL HOLDER W12 7inch リール ホルダ W12 7インチ AA84911 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 PJ02982 1 HOLDER, REEL ホルダ リール OT 3 PB09182 1 ARM アーム FE 4 PX01811 2…
5
6
1
7
8
9
10
12
13
11
14
15
3
4
4
AA84911
52
PTS-FIFEEDER-06JE

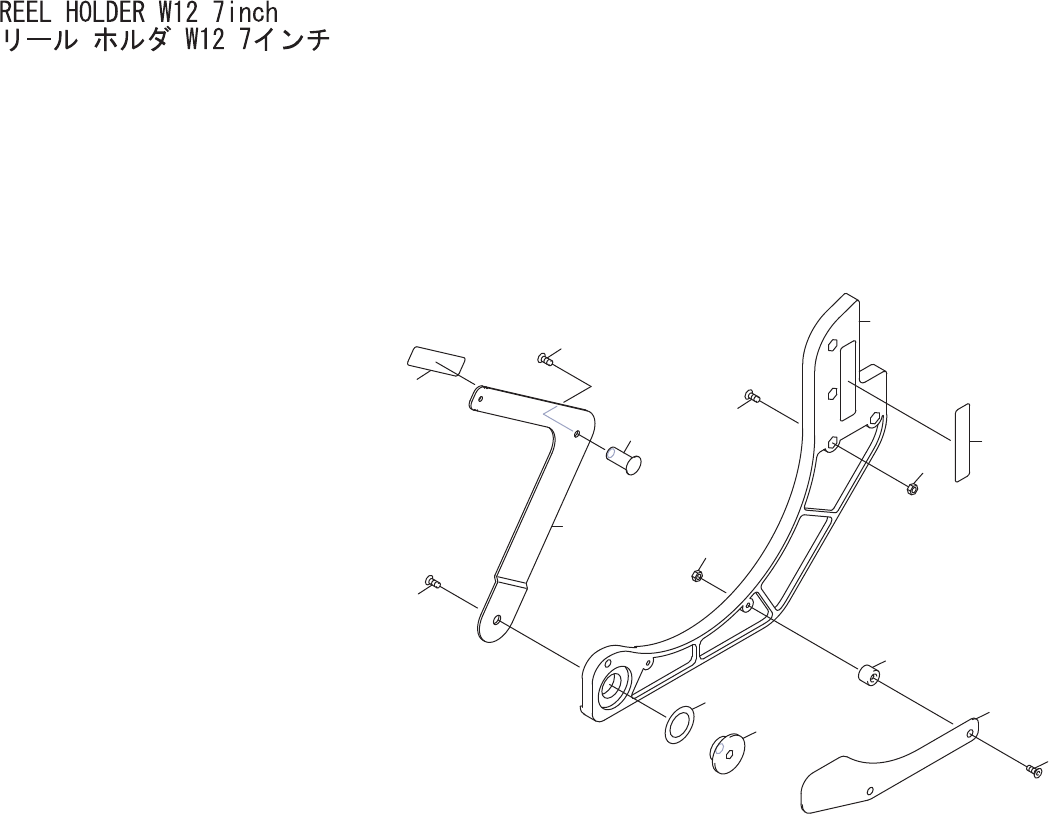

REEL HOLDER W12 7inch
リール ホルダ W12 7インチ AA84911
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PJ02982 1 HOLDER, REEL ホルダ リール OT
3 PB09182 1 ARM アーム FE
4 PX01811 2 SEAL, BAR CODE シール バーコード OT
5 PM081G0 1 PIN ピン FE
6 K5357T 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
7 PM04074 1 PIN, PIVOT ピン 支点 FE
8 W1007A 1 WASHER ワッシャ WW-16(ｳｪｰﾌﾞﾜｯｼｬ) OT
9 K5359E 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
10 PB09092 1 RETAINER, REEL 押え リール FE
11 PM14781 2 SPACER スペーサ FE
12 K5358N 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X018 FE
13 N10795 2 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
14 PZ31461 4 BOLT ボルト OT
15 N10796 4 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE
53
PTS-FIFEEDER-06JE

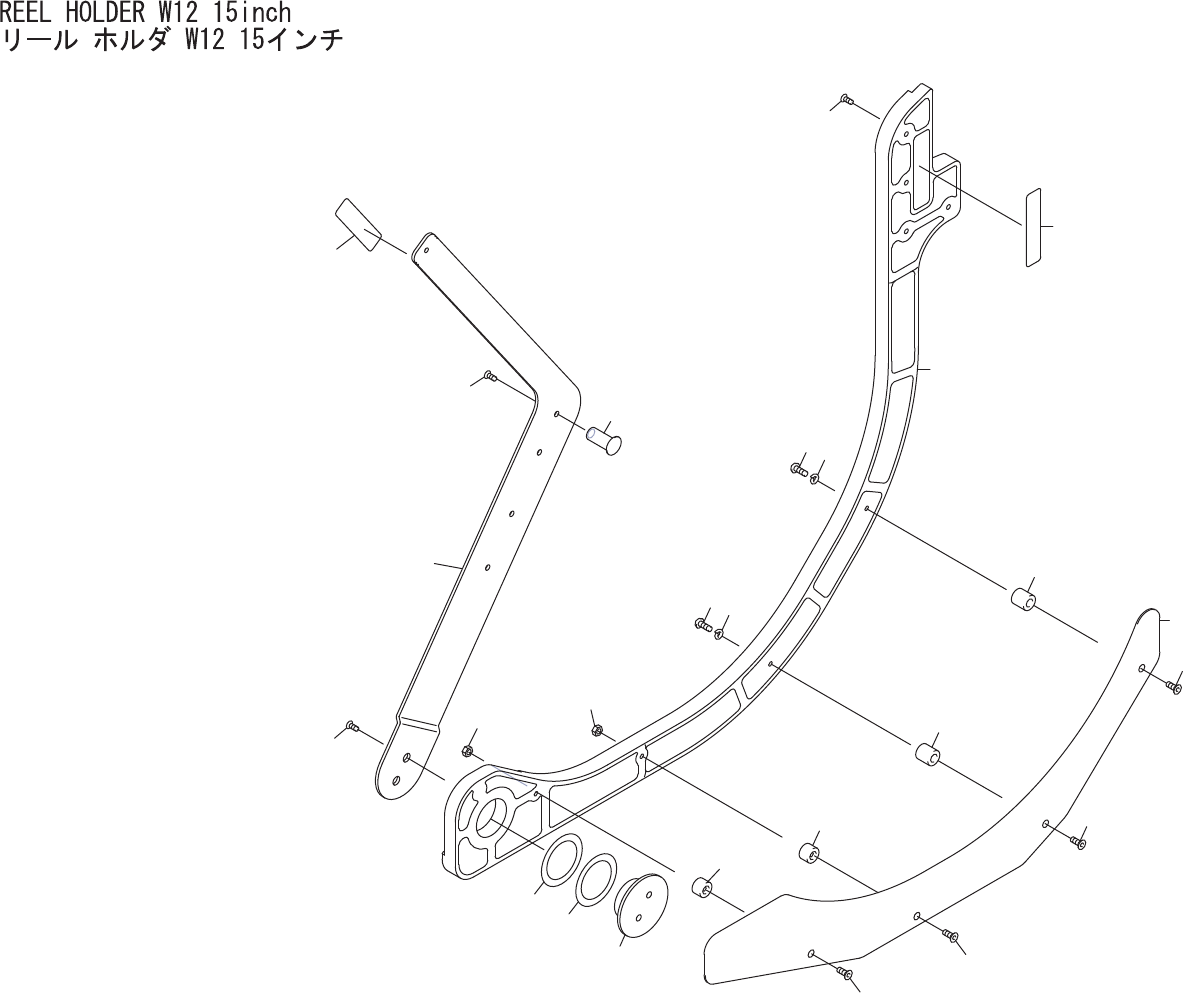

1
2
5
4
6
5
6
7
13
9
10
11
12
12
8
4
13
3
14
15
16
17
14
15
16
17
AA85014
54
PTS-FIFEEDER-06JE
