FEEDER W32 2/2 フィーダ W32 2/2 AA84448 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 84 PZ24341 2 SPRING スプリング FE 85 N10796 2 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE 86 AA59C02…
FEEDER W32 2/2
フィーダ W32 2/2 AA84448
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
46 K5358K 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X016 FE
48 AA3BT02 1 BKT ＢＫＴ OT
48.1 PM91882 1 SPACER スペーサ AL
49 H5276A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
50 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
51 H4569A 2 BEARING, MINIATURE ベアリング ミニチュア DDLF-630ZZ OT
52 AA3ER04 1 GEAR ギヤ OT
54.1 K5357H 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X005 FE
56 K5357H 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X005 FE
57 PM85242 2 SPACER スペーサ FE
58 K5357M 7 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
58.1 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
58.2 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
59 AA3KG08 1 GEAR ギヤ OT
60 AA3KF07 1 GEAR ギヤ OT
61 PB52913 1 BKT ＢＫＴ FE
62 S1020A 1 CIR-CLIP サークリップ ST-EW- 2 OT
63 H4569A 2 BEARING, MINIATURE ベアリング ミニチュア DDLF-630ZZ OT
64 PJ09681 1 COLLAR カラー PL
65 PM91102 2 GEAR ギヤ OT
66 PJ10401 1 COLLAR カラー PL
67 PM00EM2 1 SPACER スペーサ FE
68 AA3HL04 1 GEAR ギヤ OT
69 PB55991 1 SCRAPER スクレーパ FE
70 K5175N 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02X003 ｽﾃﾝﾚｽ FE
71 W1020A 4 WASHER, LOCK ワッシャ スプリング 2M/M FE
72 W1039A 4 WASHER, FLAT ワッシャ 平 2M/M FE
73 AA35K03 1 LEVER レバー OT
74 S1020A 2 CIR-CLIP サークリップ ST-EW- 2 OT
75 S10190 2 CIR-CLIP サークリップ ST-EW-1.5(ｽﾃﾝﾚｽ) OT
76 S1020A 4 CIR-CLIP サークリップ ST-EW- 2 OT
77 H4569A 2 BEARING, MINIATURE ベアリング ミニチュア DDLF-630ZZ OT
78 PJ08591 2 GEAR ギヤ PL
79 PB46391 1 SCRAPER スクレーパ FE
80 W1108B 1 WASHER, FLAT ワッシャ 平 M03(3ｶ ｼﾛ) FE
81 PM88493 1 PIN ピン FE
82 PM13502 1 PIN ピン FE
83 PM04LT1 2 SCREW, ADJUSTING ネジ 調整 FE
82
PTS-FIFEEDER-06JE
FEEDER W32 2/2
フィーダ W32 2/2 AA84448
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
84 PZ24341 2 SPRING スプリング FE
85 N10796 2 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE
86 AA59C02 1 BKT, ROLLER ＢＫＴ ローラ OT
87 PB23862 1 BKT, ROLLER ＢＫＴ ローラ FE
88 PJ03983 1 ROLLER ローラ PL
89 PM90412 1 PIN ピン FE
90 S1020T 1 CIR-CLIP サークリップ ST-EW-2.5 OT
91 S1020A 1 CIR-CLIP サークリップ ST-EW- 2 OT
92 PJ04522 1 ROLLER ローラ PL
93 PM44111 1 PIN ピン FE
94 PJ01095 1 ROLLER ローラ PL
95 PM44141 1 PIN ピン FE
96 S10190 2 CIR-CLIP サークリップ ST-EW-1.5(ｽﾃﾝﾚｽ) OT
97 PB57723 1 BKT, SUPPORT ＢＫＴ 支え FE
98 PB19903 1 GUIDE ガイド FE
99 PJ03983 1 ROLLER ローラ PL
100 PM90421 1 PIN ピン FE
101 S1020T 1 CIR-CLIP サークリッ
プ
ST-EW-2.5 OT
83
PTS-FIFEEDER-06JE

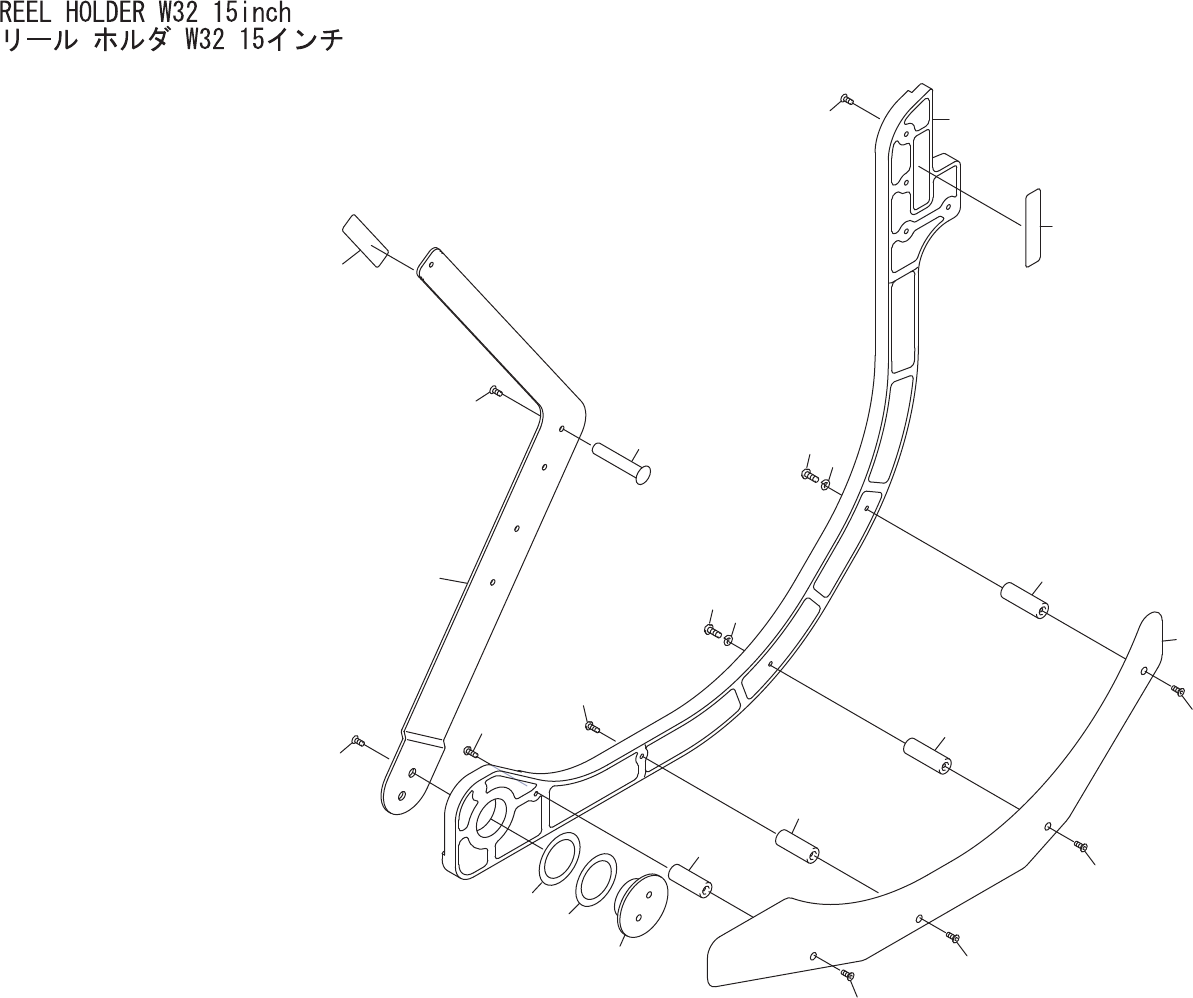

2
5
6
5
6
11
12
12
13
1
3
14
4
4
4
4
16
14
15
15
16
7
13
9
10
8
AA85311
84
PTS-FIFEEDER-06JE
