REEL HOLDER W8,W08b 13inch
リール ホルダ W8,W08b 13インチ AA1KA10
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PJ02157 1 HOLDER, REEL ホルダ　リール PL
4 PB31232 1 ARM アーム FE
5 PM25964 1 PIN ピン FE
6 K5357T 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M03X008 FE
7 PX01801 2 SEAL, BAR CODE シール　バーコード OT
8 PM04074 1 PIN, PIVOT ピン　支点 FE
9 W1007A 1 WASHER ワッシャ WW-16(ｳｪｰﾌﾞﾜｯｼｬ) OT
10 K5359E 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M04X008 FE
11 PB32393 1 RETAINER, REEL 押え　リール FE
13 K5358A 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M03X010 FE
14 N10795 2 NUT, HEX ナット　六角 M03(3ｶ ｸﾛ) FE
15 PM63923 1 SLIDER スライダ FE
16 PJ02703 2 STOPPER ストッパ PL
17 PJ02144 1 BKT, HOLDER ＢＫＴ　ホルダ PL
20 PZ27762 2 BOLT ボルト OT
21 N1079B 2 NUT, HEX ナット 六角 M 4 P=0.7 1ｼｭ(3ｶ ｼﾛ) FE
43
PTS-FIFEEDER-06JE
CC
BB
AA
BB
DD
DD
CC
AA
15
mm x
20
mm
NW-5
10mm x 55mm
81
66
77
15
34
9
12
14
16
10
18
19
20
61
62
63
11
64
39
40
43
39
38
32
31
53
54
49
47
52
46
51
50
27
23
24
27
28
21
1
26
25
26
25
5
6
6
6
2
59
58
57
8
3
60
8
48
42
22
30
17
67
70
65
70
76
79
75
71
73
74
69
84
68
72
78
80
7
7
41
41
45
29
33
35
36
37
4
70.1
83
82
AA84152
44
PTS-FIFEEDER-06JE

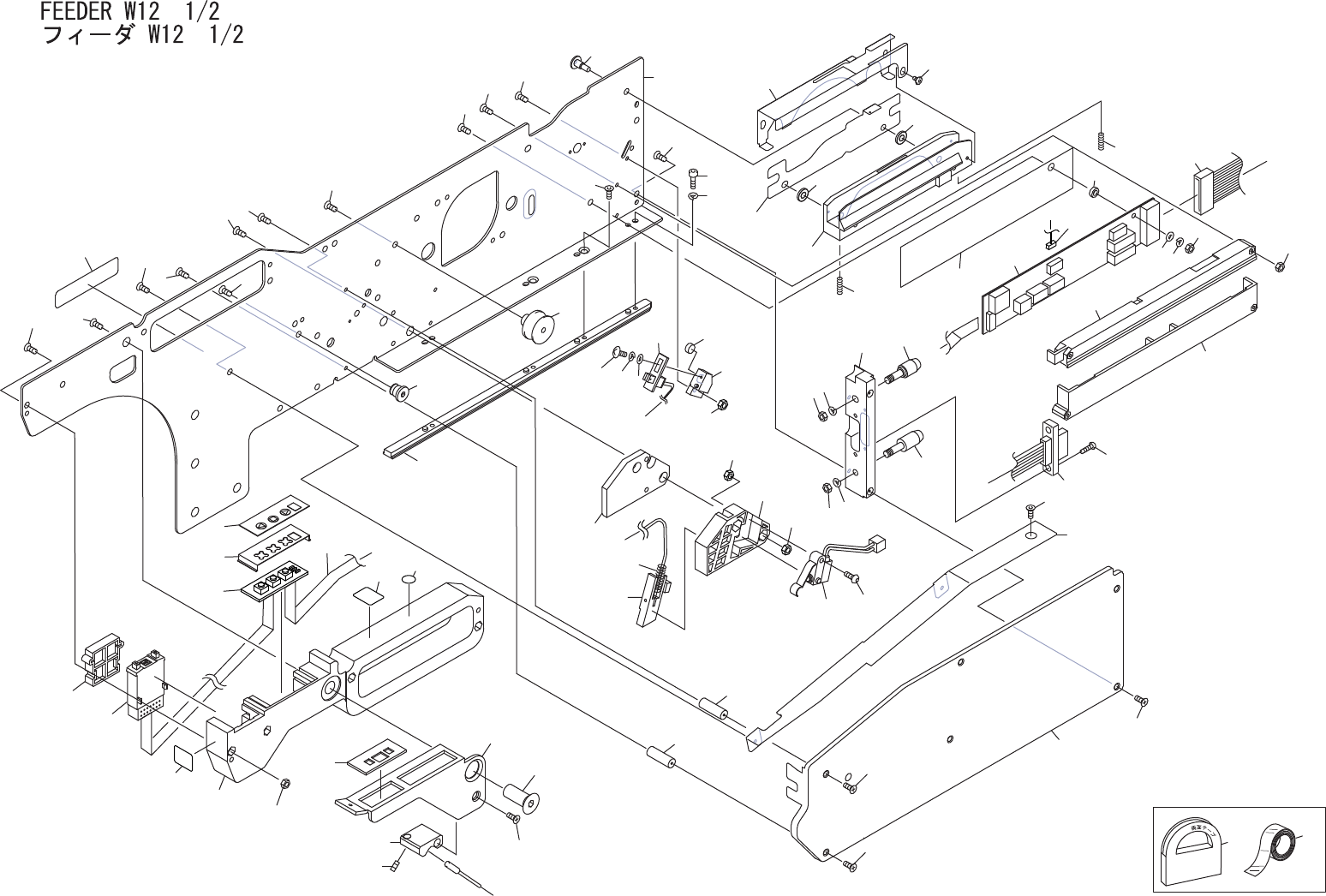

FEEDER W12 1/2
フィーダ W12 1/2 AA84152
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB00KZ0 1 BODY 本体 FE
2 PB78791 1 GUIDE ガイド FE
3 K5357H 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M03X005 FE
4 K5357M 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M03X006 FE
5 PB81891 1 COVER カバー FE
6 PZ13391 6 SCREW, C/R COUNTERSUNK 小ネジ　十穴皿 OT
7 PM41601 2 SPACER スペーサ FE
8 K5169H 2 SCREW, C/R COUNTERSUNK 小ネジ　十穴皿 M02X004(ｽﾃﾝﾚｽ) FE
9 PJ04122 1 COVER, UPPER カバー　上 PL
10 PJ04132 1 COVER, LOWER カバー　下 PL
11 K5169Y 4 SCREW, C/R COUNTERSUNK 小ネジ　十穴皿 M2X10(ｽﾃﾝﾚｽ)SUS FE
12 N1074A 4 NUT, HEX ナット　六角 M 2(SUS) FE
14 PS00935 1 SHEET シート OT
15 S3059L 1 SPACER スペーサ EM-2 OT
16 XK05175 1 BOARD, PRINTED CIRCUIT 基板　プリント OT
17 K5357T 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M03X008 FE
18 N10795 1 NUT, HEX ナット　六角 M03(3ｶ ｸﾛ) FE
19 W1021A 1 WASHER, LOCK ワッシャ　スプリング 3M/M FE
20 W1040R 1 WASHER, FLAT ワッシャ　平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
21 AA0CM01 1 BLOCK ブロック OT
22 PZ27752 2 BOLT ボルト OT
23 PM03957 1 PIN, ECCENTRIC ピン　偏心 FE
24 PM03966 1 PIN, ECCENTRIC ピン　偏心 FE
25 N10796 2 NUT, HEX ナット　六角 M04(3ｶ ｸﾛ) FE
26 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
27 RH02472 1 HARNESS ハーネス OT
28 K51757 2 SCREW, C/R PAN 小ネジ　十穴鍋 M02.5X006 ｽﾃﾝﾚｽ FE
29 AA91004 1 BKT, SENSOR ＢＫＴ　センサ OT
30 K5169M 1 SCREW, C/R COUNTERSUNK 小ネジ　十穴皿 M02X005(ｽﾃﾝﾚｽ) FE
31 N1074A 1 NUT, HEX ナット　六角 M 2(SUS) FE
32 PM05944 1 PIN, ECCENTRIC ピン　偏心 FE
33 XK04740 1 BOARD, PRINTED CIRCUIT 基板　プリント OT
34 RH02461 1 HARNESS ハーネス OT
35 K5170M 1 SCREW, C/R TRUSS 小ネジ　十穴トラス M02X005(ｽﾃﾝﾚｽ)SUS FE
36 W1020A 1 WASHER, LOCK ワッシャ　スプリング 2M/M FE
37 W1039A 1 WASHER, FLAT ワッシャ　平 2M/M FE
38 PM038G2 1 CHUTE シュート AL
39 PZ02371 2 SPRING スプリング FE
