FEEDER W44 2/2
フィーダ W44 2/2 AA84548
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
85 N10796 2 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE
86 AA59D02 1 BKT, ROLLER ＢＫＴ ローラ OT
87 PB23872 1 BKT, ROLLER ＢＫＴ ローラ FE
88 PJ03553 1 ROLLER ローラ PL
89 PM90432 1 PIN ピン FE
90 S1020T 1 CIR-CLIP サークリップ ST-EW-2.5 OT
91 S1020A 1 CIR-CLIP サークリップ ST-EW- 2 OT
92 PJ04532 1 ROLLER ローラ PL
93 PM44121 1 PIN ピン FE
94 PJ01065 1 ROLLER ローラ PL
94.1 PZ31511 1 ROLLER ローラ OT
95 PM44152 1 PIN ピン FE
96 S10190 2 CIR-CLIP サークリップ ST-EW-1.5(ｽﾃﾝﾚｽ) OT
97 PB57723 1 BKT, SUPPORT ＢＫＴ 支え FE
98 PB19913 1 GUIDE ガイド FE
99 PJ03553 1 ROLLER ローラ PL
100 PM90441 1 PIN ピン FE
101 S1020T 1 CIR-CLIP サークリッ
プ
ST-EW-2.5 OT
93
PTS-FIFEEDER-06JE
5
5
9
2
6
6
11
12
12
13
1
3
14
4
4
4
4
16
14
15
15
16
7
13
10
8
AA85411
94
PTS-FIFEEDER-06JE

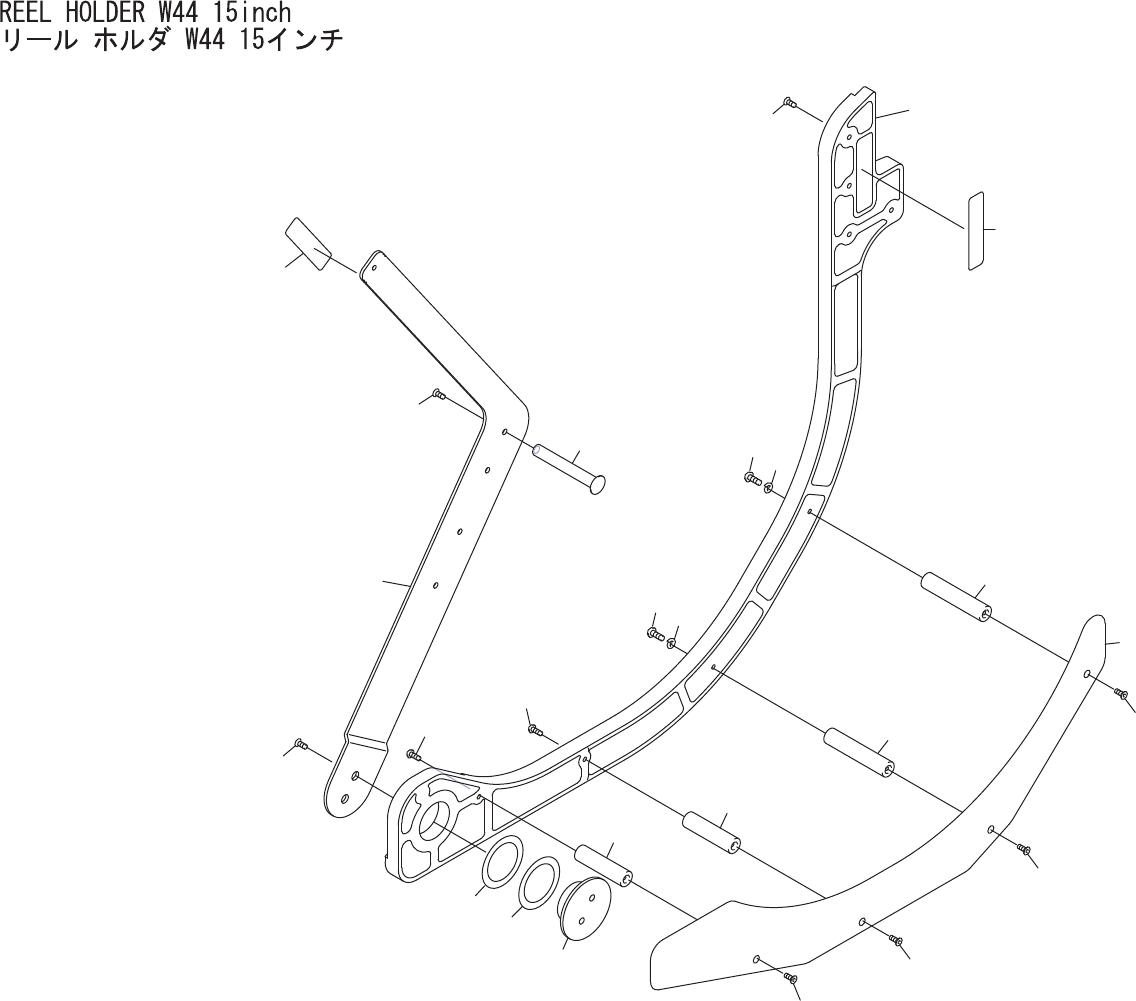

REEL HOLDER W44 15inch
リール ホルダ W44 15インチ AA85411
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM32226 1 HOLDER, REEL ホルダ リール AL
2 PZ27762 4 BOLT ボルト OT
3 PB55162 1 RETAINER, REEL 押え リール FE
4 K5357M 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
5 PM32281 2 SPACER スペーサ FE
6 K5256K 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X015 FE
7 PB08305 1 ARM アーム FE
8 K5359E 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
9 PM083N0 1 PIN ピン FE
10 K5357T 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
11 PM45091 1 PIN, PIVOT ピン 支点 FE
12 W1007H 2 WASHER ワッシャ WW-26(ｳｪｰﾌﾞ ﾜｯｼｬ) OT
13 PX01851 2 SEAL, BAR CODE シール バーコード OT
14 PM011F1 2 SPACER スペーサ FE
15 K5256E 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X010 FE
16 W1021A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
3M/M FE
