InSPIr e-510a 操作手册 思泰克光电科 技有限公 司 P age 10 Copyrigh t by Sinic-T ek Vision T echnology Co., Lt d. 五． 关机操作 5.1 按下机器红色停止 开关，机器绿色运行指示灯 熄灭。 5.2 关闭所有软件。 5.3 关闭计算机。 5.4 关闭机器 电源开关 （按逆时针方向 90 度旋转） ， 机器白色运 行指示灯 熄灭。
InSPIre-510a 操作手册 思泰克光电科技有限公司
Page 9 Copyright by Sinic-Tek Vision Technology Co., Ltd.
4.2.8 设置完成后，点击 Ok，关闭悬浮窗。
检测路径的优化：
4.2.9 点击 Tool--> Scan，显示 FOV Optimize 悬浮窗。
4.2.10 选中 Starting Corner 中 4 个角其中最靠近第二基准点的位置。
4.2.11 在 Direction 中，选中 Horizontal（水平）或 Vertical（垂直）。
4.2.12 点击 Show，机器将自动显示检测路径。
4.2.13 选择 FOV 数量最少的路径，并点击 Close。
4.2.14 点击保存，关闭 PEditor 界面。
4.3 如何使用检测 Job 程序进行检测
4.3.1 按下机器绿色运行开关，机器绿色运行指示灯变亮。
4.3.2 点击主界面上的 Home ，机器将自动做初始化处理。
4.3.3 初始化结束后，在Load中选择要测试的Job文件（后缀名为mdb
文件），等待进板。
4.3.4 点击主界面内的 Maker_0 查找基准点，在显示的悬浮搜索
窗口中，设置搜索框的大小的，移动的距离；
4.3.5 鼠标右键点击 Move To Fidecial，找设置的第一基准点；并鼠
标右键单击该基准点，通过鼠标右键点击 Auto Center，设备将
自动将该基准点放置中心位置。鼠标右键点击 Save，鼠标右键
点击 Test 2
nd
Findecial，查看第二基准点。确认无误后关闭该
窗口。
4.3.6 点击 Star ，进行对印刷线路板的自动检测。
4.3.7 待检测结束后，主界面将自动由 RUN 界面转换到 Defect Review
界面。
4.3.8 对检测的结果进行查看，判断此印刷线路板是否合格。
4.3.9 点击 Finish。机器将自动更新检测数据。
4.3.10 印刷线路板流出机台，等待下次检测的印刷线路板。
4.3.11 下一片板进入机台停板位置后，机器自动开始检测。
InSPIre-510a 操作手册 思泰克光电科技有限公司
Page 10 Copyright by Sinic-Tek Vision Technology Co., Ltd.

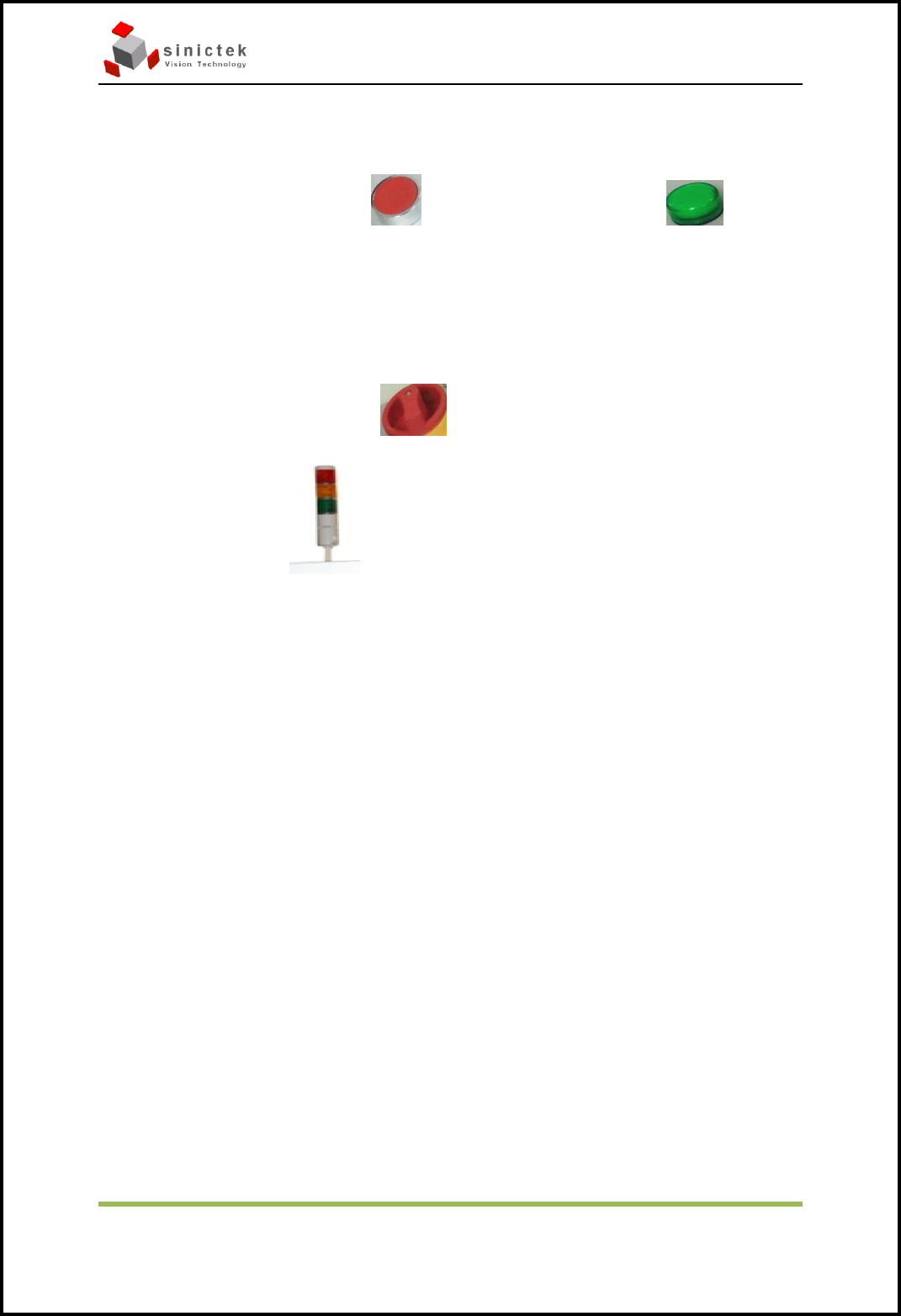

五． 关机操作
5.1 按下机器红色停止 开关，机器绿色运行指示灯 熄灭。
5.2 关闭所有软件。
5.3 关闭计算机。
5.4 关闭机器电源开关 （按逆时针方向 90 度旋转），机器白色运
行指示灯 熄灭。
InSPIre-510a 操作手册 思泰克光电科技有限公司
Page 11 Copyright by Sinic-Tek Vision Technology Co., Ltd.

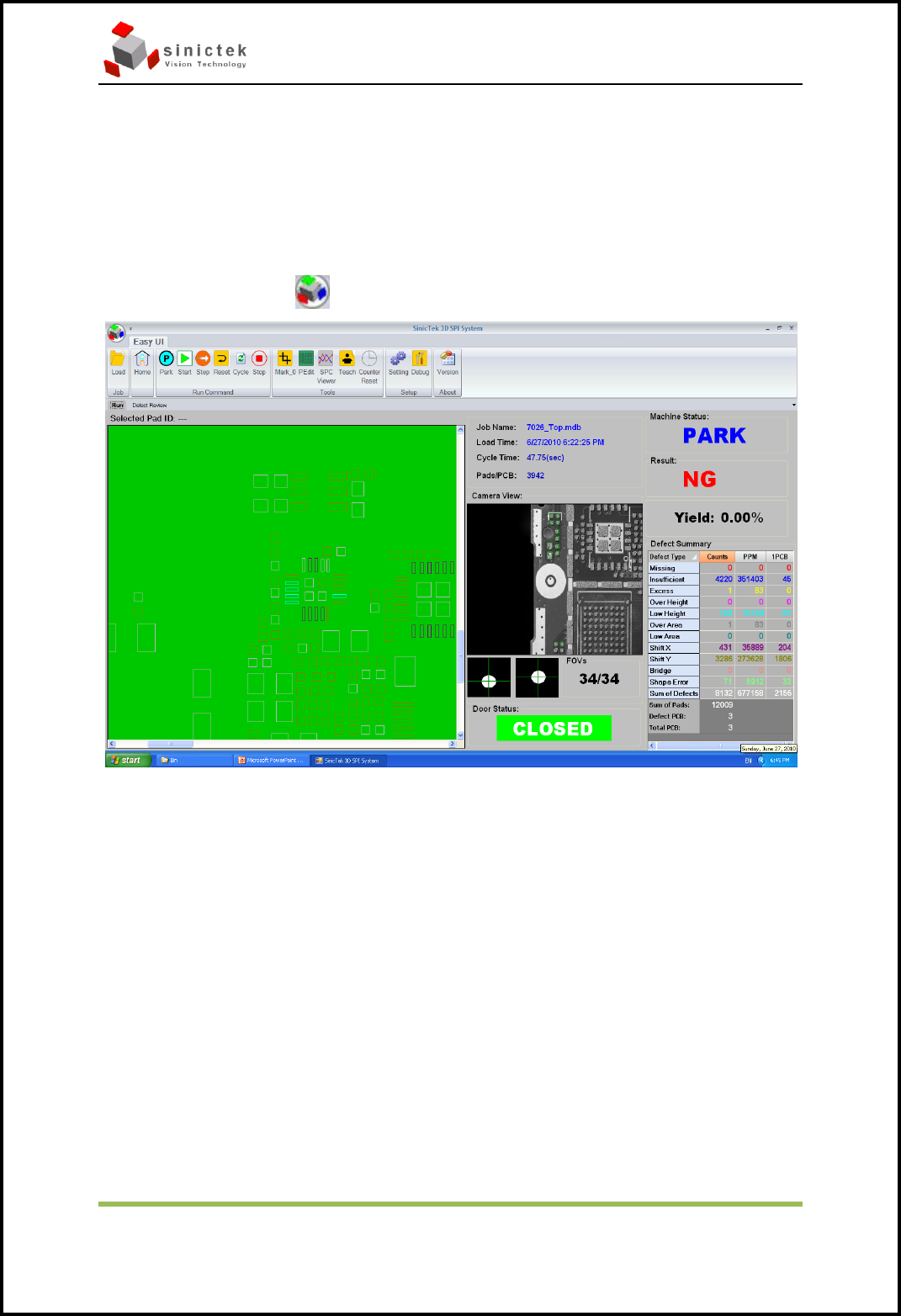

六． 软件界面的介绍
6.1 用户主界面User Interface
从桌面双击 打开UI主界面，如下图所示
－Load 导入 Job 文件。
－Home 是归零。
－Part 回到装 PCB 板的位置。
－Start 机器运行，测试 PCB 板。
－Cycle 循环的检测。
－PEdit 创建程序及编辑程序参数。
－SPC 查看、分析测得结果。
－Teach 用手工做一个 Job 文件，（机器内须有实板）。
－Setting 对一些功能的打开与关闭。
