InSPIre-510a 操作手册 思泰克光电科技有限公司
Page 10 Copyright by Sinic-Tek Vision Technology Co., Ltd.
五． 关机操作
5.1 按下机器红色停止 开关，机器绿色运行指示灯 熄灭。
5.2 关闭所有软件。
5.3 关闭计算机。
5.4 关闭机器电源开关 （按逆时针方向 90 度旋转），机器白色运
行指示灯 熄灭。
InSPIre-510a 操作手册 思泰克光电科技有限公司
Page 11 Copyright by Sinic-Tek Vision Technology Co., Ltd.
六． 软件界面的介绍
6.1 用户主界面User Interface
从桌面双击 打开UI主界面，如下图所示
－Load 导入 Job 文件。
－Home 是归零。
－Part 回到装 PCB 板的位置。
－Start 机器运行，测试 PCB 板。
－Cycle 循环的检测。
－PEdit 创建程序及编辑程序参数。
－SPC 查看、分析测得结果。
－Teach 用手工做一个 Job 文件，（机器内须有实板）。
－Setting 对一些功能的打开与关闭。
InSPIre-510a 操作手册 思泰克光电科技有限公司
Page 12 Copyright by Sinic-Tek Vision Technology Co., Ltd.

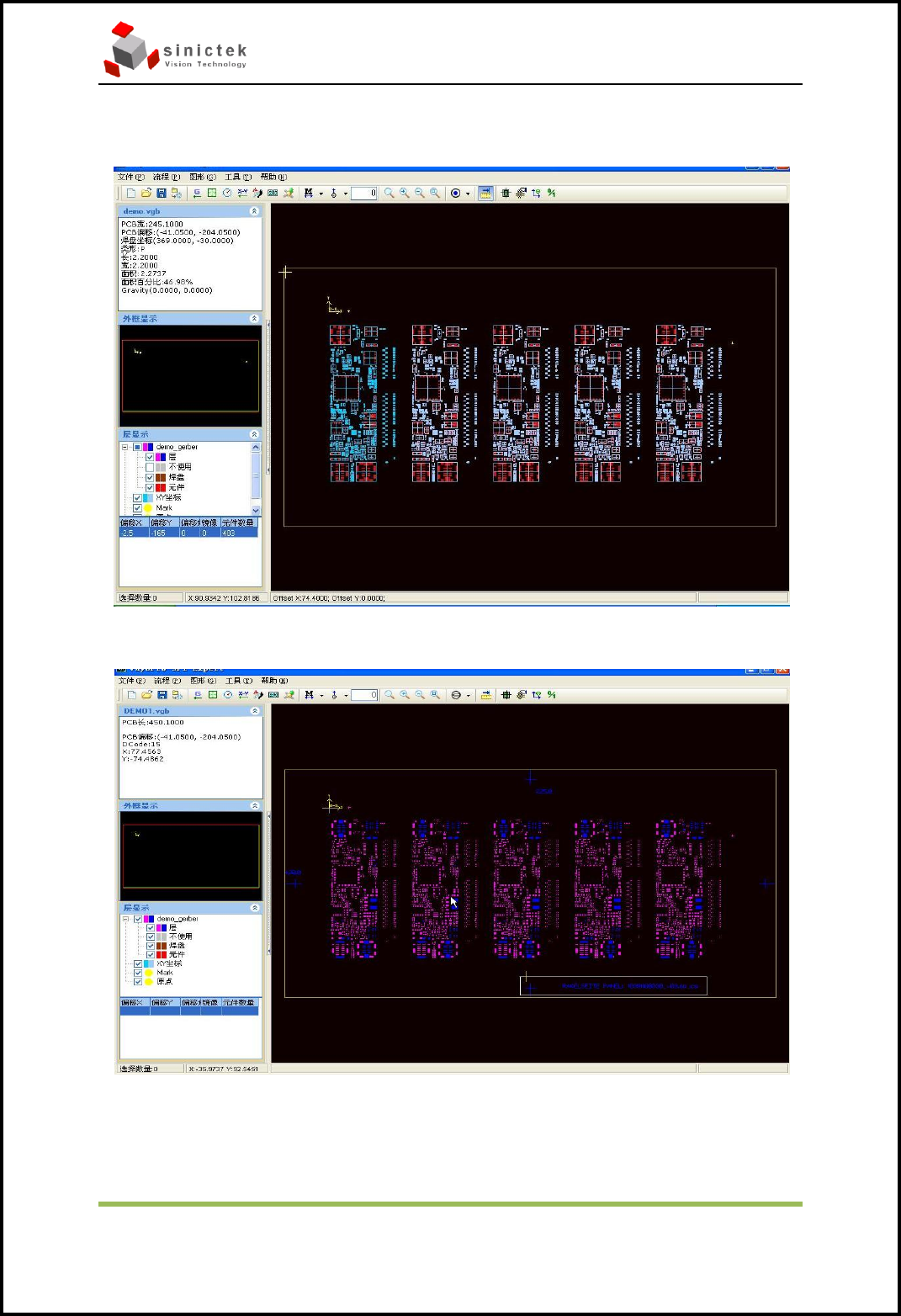

6.2 Gerber 转换软件 Vayo Sinictek SPI Export
6.2.1 导入 Gerber 文件。
6.2.2 删除不需要的数据
