例：水平方向示意图如下

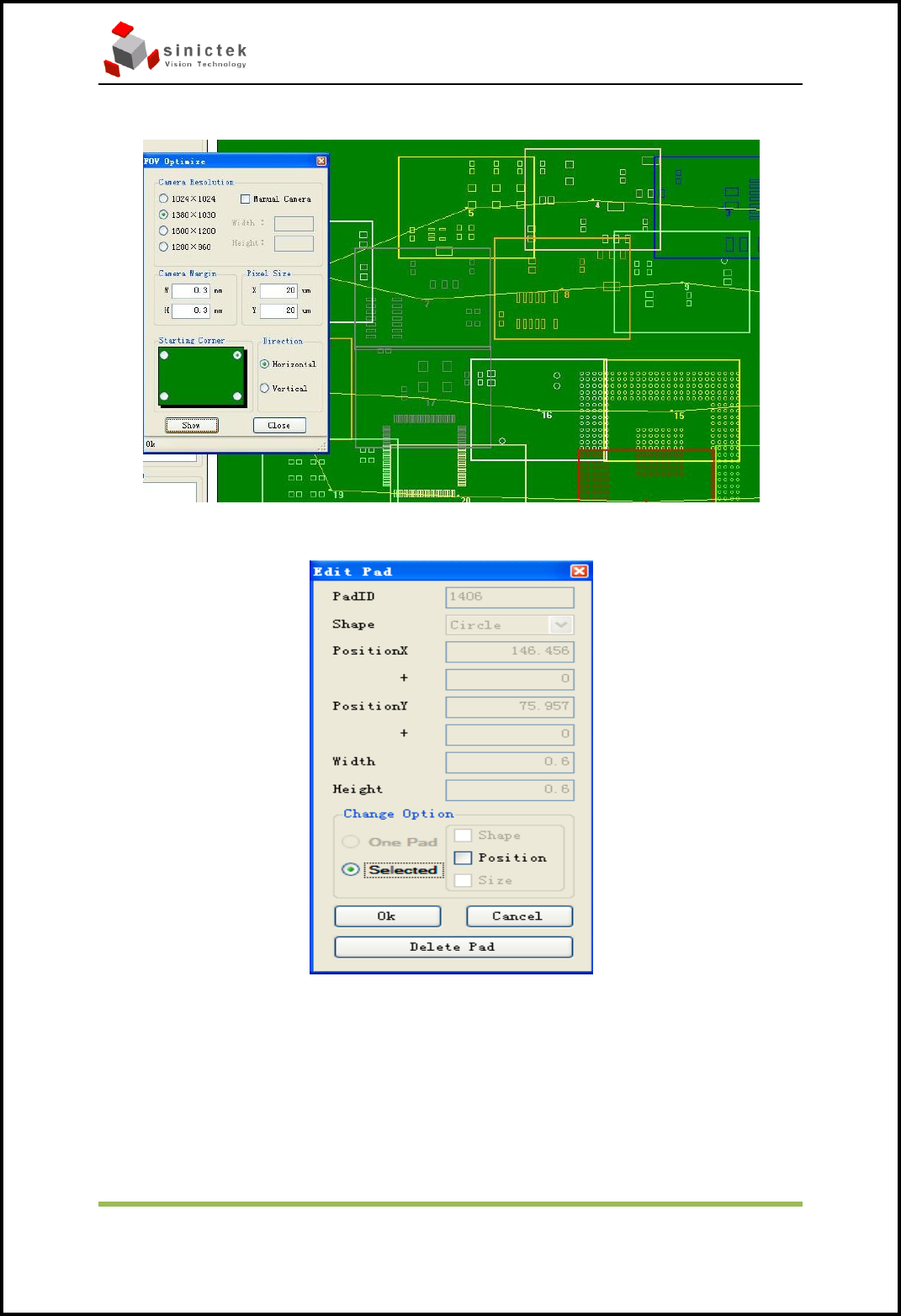

6.3.5.3 Edit Pad 编辑焊盘，点击如图：
-PadTD： 焊盘编号；
-Shape： 焊盘形状；
-Size： 焊盘尺寸；
-Position： 焊盘位置；
-PositionX X 位置；
-PositionY Y 位置；
-Delete Pad 对所选中的焊盘进行删除；
InSPIre-510a 操作手册 思泰克光电科技有限公司
Page 19 Copyright by Sinic-Tek Vision Technology Co., Ltd.
6.3.5.4 Add Pad 添加焊盘，点击如图：
-PadID 在此添加焊盘的编号；
-Shape 形状；
-PositionX 横向位置；
-PositionY 纵向位置；
-Width 宽；
-Height 高；
点击 OK 完成添加
6.3.6 对检测指标的范围进行设定
对检测工艺范围进行设定，点击 ，弹出以下窗口
InSPIre-510a 操作手册 思泰克光电科技有限公司
Page 20 Copyright by Sinic-Tek Vision Technology Co., Ltd.
6.3.6.1 Check 选择你要检测的项目。（例如选定 Check Area，则会
对面积进行检测，
不选择则不检测。）
- Check Area 检查面积；
- Check Shape 检查形状；
- Check Offset 检查偏移量：
- Check Vol 检查体积；
- Check Height 检查高度；
- Check Bridge 检查桥接；
设置完成之后，点击 OK；
6.3.6.2 在多选框中可调整各参数的控制范围；
-Height 高度上下限值；
-ShapeDetau 形状；
-Area 面积；
-StenciHeight 高度；
-Volume 体积上下限值；
-ComponentID 元件编号；
-Shift 位移；
-Bridge 桥接；
设置完成之后，点击 OK
6.3.7 所有参数设置完毕，点击保存，则完成对焊盘参数的设定。
