InSPIre-510a 操作手册 思泰克光电科技有限公司

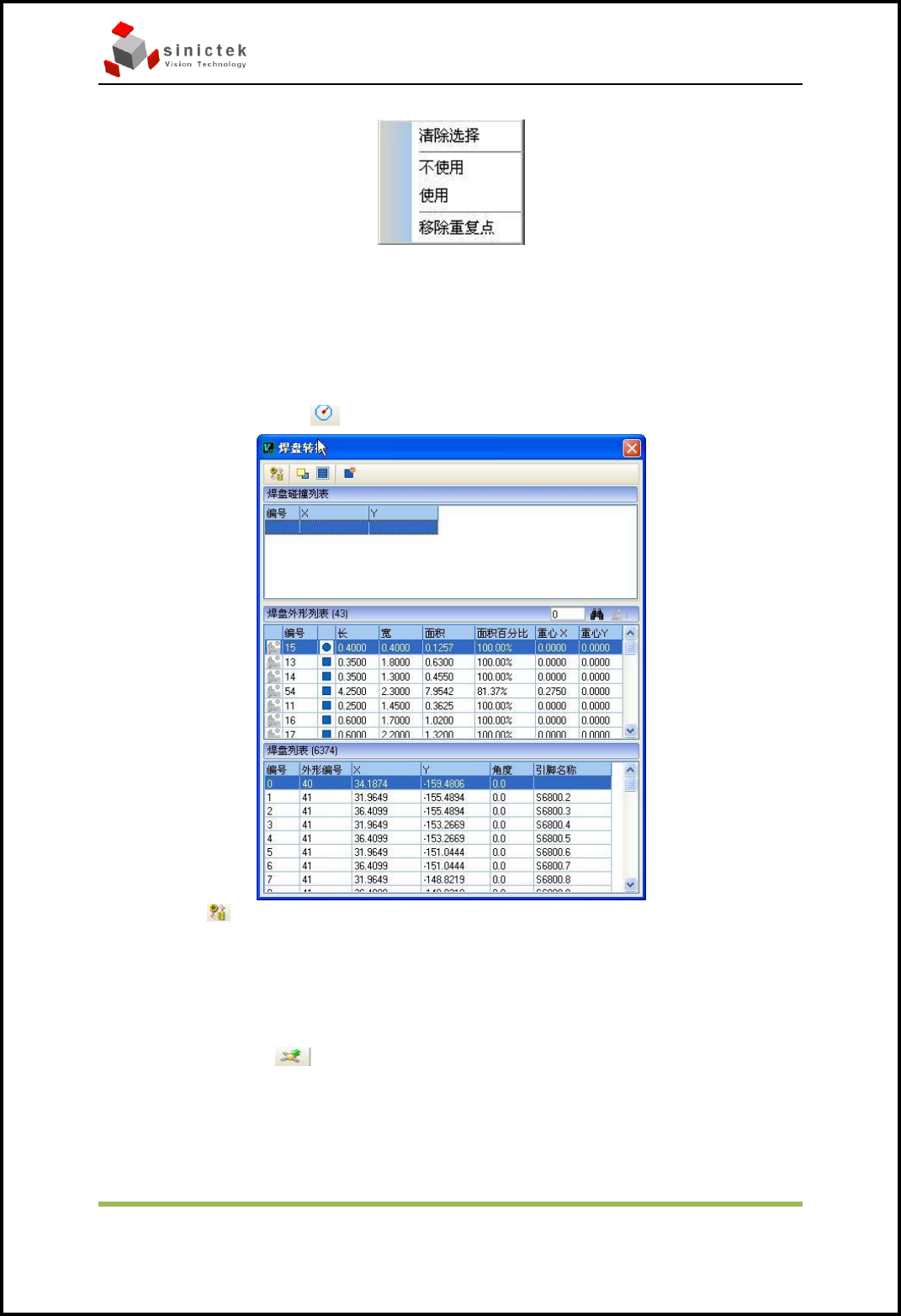

Page 13 Copyright by Sinic-Tek Vision Technology Co., Ltd.
按右键选择不使用
注意：该操作在对象模式下进行操作。
6.2.3 焊盘转换
描述： 转换标准焊盘
流程-> 标准焊盘转换
快捷按钮：
焊盘转换：自动进行焊盘的计算
6.2.4 输出 SPI 程序
描述： 输出 SPI 程序
菜单： 流程->输出 SPI 程序
快捷按钮：
InSPIre-510a 操作手册 思泰克光电科技有限公司
Page 14 Copyright by Sinic-Tek Vision Technology Co., Ltd.
选择而需要的坐标系进行程序输出，输出为.mdb 文件。
输出：输出 SPI 程序。
退出：退出 SPI 程序。
6.3 编程软件 PEditor
6.3.1 软件概述：Peditor软件的功能是对焊盘检测前的参数进行设置；
所需设定的内容包括：PCB 板的大小、焊点的分布状况，检测路
径、检测结果的控制范围（比如体积，面积，高度，拉尖、（X，
Y）移位的上下限）等。
6.3.2 运行软件
从桌面双击快捷图标 打开界面，如下图示：
InSPIre-510a 操作手册 思泰克光电科技有限公司
Page 15 Copyright by Sinic-Tek Vision Technology Co., Ltd.
6.3.4 点击 File 打开菜单，如图所示：
-Import Project 导入 Gerber；
-Load MDB 导入 Job；
-Save MDB 保存 Job；
-Save MDB 文件另存为；
-Recent 最近操作；
-Exit 退出;
