OMT Wheel - US version Ø160.000 [6.2992] Ø159.937 [6.2967] Ø126.25 [4.970] Ø123.75 [4.872] Ø123.8 [4.874] Ø122.2 [4.811] Ø73 [2.87] Ø71 [2.80] 80.8 [3.181] 80.0 [3.150] 2 [0.08]x45˚ 18 [0.71] 3.5 [0.138] 23.6 [0.929] 22.…

100%1 / 67
Type OMTW 160 OMTW 200 OMTW 250 OMTW 315 OMTW 400 OMTW 500
L
Max.
mm 126 131 137 146 157 171
[in] [4.96] [5.16] [5.39] [5.75] [6.18] [6.73]
L
1
*
mm 16.5 21.5 27.8 37.0 47.5 61.5
[in] [0.650] [0.846] [1.094] [1.457] [1.870] [2.421]
L
2
mm 73 78 84 94 104 118
[in] [2.87] [3.07] [3.31] [3.70] [4.09] [4.65]
Weight kg 22.0 22.5 23.0 24.0 25.0 26.0
[lb] [48.5] [49.6] [50.7] [52.9] [55.1] [57.3]
*
The gearwheel set is 3.5 mm [0.138 in] wider across the rollers than the L1 dimensions
Technical Information
OMT and OMV Orbital Motors
OMT
©
Danfoss | September 2021 BC152886483862en-000801 | 27

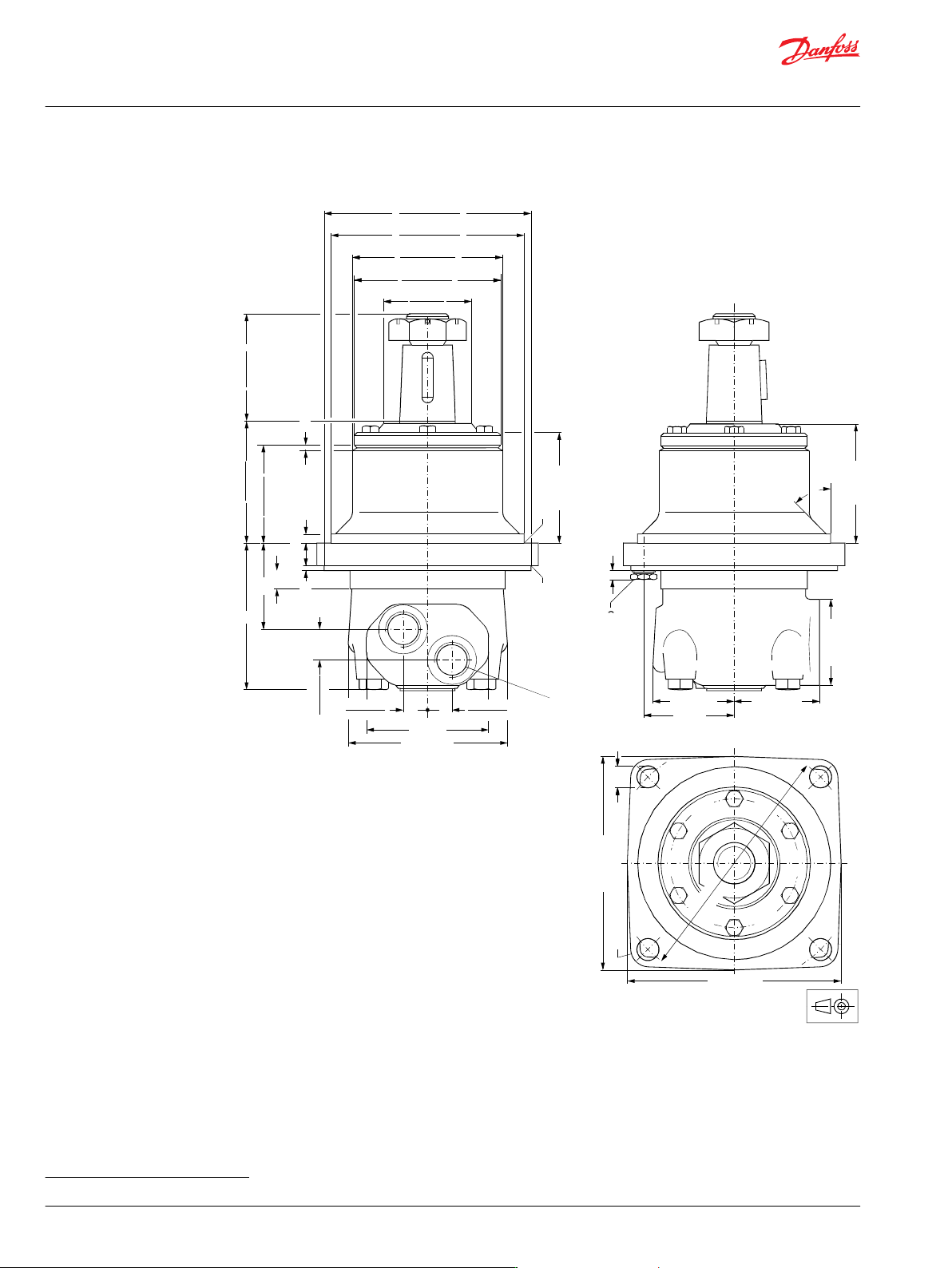

OMT Wheel - US version
Ø160.000 [6.2992]
Ø159.937 [6.2967]
Ø126.25 [4.970]
Ø123.75 [4.872]
Ø123.8 [4.874]
Ø122.2 [4.811]
Ø73 [2.87]
Ø71 [2.80]
80.8 [3.181]
80.0 [3.150]
2 [0.08]x45˚
18 [0.71]
3.5 [0.138]
23.6 [0.929]
22.4 [0.882]
102.1 [4.020]
99.1 [3.902]
98.2 [3.866]
78.6 [3.094]
77.5 [3.051]
45˚
R1.2 [0.047]
90.3 [3.555]
R1.2 [0.047]
max. 69 [2.72]
Ø200.4 [7.890]
Ø199.6 [7.858]
7 [0.28]
7 [0.28]
max. 75 [2.95]
75 [2.95]
max. 67 [2.64]
R16 [0.63]
Ø18 [0.71]
max. 180 [7.09]
max. 180 [7.09]
151-897.11.22
20.3 [0.799]
19.7 [0.776]
20.3 [0.799]
19.7 [0.776]
100 [3.94]
max. 128 [5.04]
Ø172.000 [6.7717]
Ø171.937 [6.7692]
C
D
L
L
1
L
2
C: Drain connection, 9⁄16 - 18 UNF; 13 mm [0.51 in] deep, O-ring boss port
D: 1 1⁄16 - 12 UN; 19 mm [0.75 in] deep, O-ring boss port
*
*
The gearwheel set is 3.5 mm [0.138 in] wider across the rollers than the L1 dimensions
Technical Information
OMT and OMV Orbital Motors
OMT
28 |
©
Danfoss | September 2021 BC152886483862en-000801
Type OMTW 160 OMTW 200 OMTW 250 OMTW 315 OMTW 400 OMTW 500
L
Max.
mm 126 131 137 146 157 171
[in] [4.96] [5.16] [5.39] [5.75] [6.18] [6.73]
L
1
mm 16.5 21.5 27.8 37.0 47.5 61.5
[in] [0.650] [0.846] [1.094] [1.457] [1.870] [2.421]
L
2
mm 73 78 84 94 104 118
[in] [2.87] [3.07] [3.31] [3.70] [4.09] [4.65]
Weight kg 22.0 22.5 23.0 24.0 25.0 26.0
[lb] [48.5] [49.6] [50.7] [52.9] [55.1] [57.3]
Type L
max
mm [in] L
1
*
mm [in] L
2
mm [in]
OMTW 160 123 [4.84] 16.5 [0.650] 73 [2.87]
OMTW 200 128 [5.04] 21.5 [0.846] 78 [3.07]
OMTW 250 134 [5.28] 27.8 [1.094] 84 [3.31]
OMTW 315 144 [5.67] 37.0 [1.457] 94 [3.70]
OMTW 400 154 [6.06] 47.5 [1.870] 104 [4.09]
OMTW 500 168 [6.61] 61.5 [2.421] 118 [4.65]
*
The gearwheel set is 3.5 mm [0.138 in] wider across the rollers than the L1 dimensions
Technical Information
OMT and OMV Orbital Motors
OMT
©
Danfoss | September 2021 BC152886483862en-000801 | 29
