- 14 - NOTE( 注記 ) #01....FOR RF32 AS,RF32AS(SP) ＲＦ ３２ ＡＳ， ＲＦ ３２ ＡＳ（Ｓ Ｐ）用 #02....FOR RF44 AS,RF44AS(SP) ＲＦ ４４ ＡＳ， ＲＦ ４４ ＡＳ（Ｓ Ｐ）用 #03....FOR RF56 AS,RF56AS(SP) ＲＦ ５６ ＡＳ， ＲＦ ５６ ＡＳ（Ｓ Ｐ）用 #04....FOR RF32 AS,RF32AS(SP), ＲＦ ３２ …

100%1 / 42
- 13 -
7. RF32AS,RF32AS(SP),RF44AS,RF44AS(SP),RF56AS,RF56AS(SP) (1)
４２
７
８
９
１０
１
１
１１
６
２１ ２３
３１ ３３
３４
３５
２８ ３０
３６
３７
３７
１５ １７
３８ ３９
４０
４１
４３
４４
４８ ５０
５１ ５３
５４ ５６
５７
５７
５７
５８ ６０
５８ ６０
４
３
４
２
６１ ６３
Ａ
Ａ
Ｂ
Ｂ
５８ ６０
５
１２
１３
１４
２４ ２６
２７
１８ ２０
１
４７
４６
４５
- 14 -
NOTE( 注記 ) #01....FOR RF32AS,RF32AS(SP) ＲＦ ３２ ＡＳ，ＲＦ ３２ ＡＳ（ＳＰ）用
#02....FOR RF44AS,RF44AS(SP) ＲＦ ４４ ＡＳ，ＲＦ ４４ ＡＳ（ＳＰ）用
#03....FOR RF56AS,RF56AS(SP) ＲＦ ５６ ＡＳ，ＲＦ ５６ ＡＳ（ＳＰ）用
#04....FOR RF32AS,RF32AS(SP), ＲＦ ３２ ＡＳ，ＲＦ ３２ ＡＳ（ＳＰ），
RF56AS,RF56AS(SP) ＲＦ ５６ ＡＳ，ＲＦ ５６ ＡＳ（ＳＰ）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-91022 FRAME_UNIT_R32
フレームユニット＿Ｒ３２
1
2 401-89157 CHAMBER_SH
チャンバーシャフト
2
3 WP-0330816-SF WASHER 3.25X10X0.8
平座金 ３．２５Ｘ１０Ｘ０．８
1
4 402-02970 SFBS-M3_L6_MEC
フランジ付きボタンボルト＿メック
2
5 401-89101 BASE_PLATE
ベースプレート
1
6 401-91029 UC_HOOK_ASSY_R32
アッパーカバーフック組＿Ｒ３２
1
7 401-89165 UPPER_COVER_HOOK_R32
アッパーカバーフック＿Ｒ３２
(1)
8 401-89166 UC_HOOK_BASE_R32
ＵＣフックベース＿Ｒ３２
(1)
9 401-89167 UC_HOOK_SH_R32
ＵＣフックシャフト＿Ｒ３２
(1)
10 401-89164 UC_HOOK_SP_R32_14
ＵＣフックスプリング＿Ｒ３２＿１４
(1)
11 RE-0300000-K0 E-RING 3
Ｅ形止め輪 ３
(2)
12 401-89102 GUIDE_PLATE
ガイドプレート
1
13 401-67280 COVER_SC_TAPPING_SCREW_M26X6
カバーＣＳタッピンねじ（Ｍ２．６Ｘ６）
3
14 401-89107 BOX_INNER_SIDE_TAPE
ボックスインナーサイドテープ
1
15
#01
401-91043 UPPER_COVER_ASM_R32
アッパーカバー組＿Ｒ３２
1
16
#02
401-91059 UPPER_COVER_ASM_R44
アッパーカバー組＿Ｒ４４
1
17
#03
401-91073 UPPER_COVER_ASM_R56
アッパーカバー組＿Ｒ５６
1
18
#01
401-91044 UPPER_COVER_ASSY_R32
アッパーカバー組＿Ｒ３２
(1)
19
#02
401-91060 UPPER_COVER_ASSY_R44
アッパーカバー組＿Ｒ４４
(1)
20
#03
401-91074 UPPER_COVER_ASSY_R56
アッパーカバー組＿Ｒ５６
(1)
21
#01
401-89175 UPPER_COVER_R32
アッパーカバー＿Ｒ３２
(1)
22
#02
401-89183 UPPER_COVER_R44
アッパーカバー＿Ｒ４４
(1)
23
#03
401-89184 UPPER_COVER_R56
アッパーカバー＿Ｒ５６
(1)
24
#01
401-89161 PEEL_PLATE_R32
ピールプレート＿Ｒ３２
(1)
25
#02
401-89185 PEEL_PLATE_R44
ピールプレート＿Ｒ４４
(1)
26
#03
401-89186 PEEL_PLATE_R56
ピールプレート＿Ｒ５６
(1)
27 401-72670 SCREW
ねじ
(4)
28
#01
401-89162 UPPER_COVER_BRKT_F_R32
アッパーカバーブラケットＦ＿Ｒ３２
(1)
29
#02
401-89187 UPPER_COVER_BRKT_F_R44
アッパーカバーブラケットＦ＿Ｒ４４
(1)
30
#03
401-89188 UPPER_COVER_BRKT_F_R56
アッパーカバーブラケットＦ＿Ｒ５６
(1)
31
#01
401-89163 UPPER_COVER_SH_R32
アッパーカバーシャフト＿Ｒ３２
(1)
32
#02
401-89189 UPPER_COVER_SH_R44
アッパーカバーシャフト＿Ｒ４４
(1)
33
#03
401-89190 UPPER_COVER_SH_R56
アッパーカバーシャフト＿Ｒ５６
(1)
34 400-91622 UPPER_COVER_SP_L_32
アッパーカバースプリング＿Ｌ＿３２
(1)
35 400-91623 UPPER_COVER_SP_R_32
アッパーカバースプリング＿Ｒ＿３２
(1)
36 SM-1030801-SC SCREW M3 L=8
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝８
(1)
37 400-55256 SCREW M3X5 MEC
メックねじ Ｍ３Ｘ５
(4)
38
#04
SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
2
39
#02
SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
2
40
#02
401-89195 SPEACER_6X6
スペーサ６Ｘ６
2
41
#03
401-89108 SPACER_12
スペーサ１２
2
42 400-52050 SCREW M3X6 MEC
メックねじ Ｍ３Ｘ６
14
43 401-89106 CABLE_COVER
ケーブルカバー
1
44 SL-4860891-SC SCREW M2.6 L=8
座金付きなべ小ねじ Ｍ２．６ Ｌ＝８
4
45 E1306-706-C00 TAPE HOLDER WASHER
テープホルダ押え波座金
1
46 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
1
47 E3856-721-000 A CLOTHES PAPER
ラシャペーパ
1
48
#01
401-89141 BOX_TOP_32
ボックストップ３２
1
49
#02
401-89142 BOX_TOP_44
ボックストップ４４
1
50
#03
401-89143 BOX_TOP_56
ボックストップ５６
1
51
#01
401-89144 BOX_BOTTOM_32
ボックスボトム３２
1
52
#02
401-89145 BOX_BOTTOM_44
ボックスボトム４４
1
53
#03
401-89146 BOX_BOTTOM_56
ボックスボトム５６
1
54
#01
401-89103 TAPE_BOTOM_GUIDE_32
テープボトムガイド３２
1
55
#02
401-89104 TAPE_BOTOM_GUIDE_44
テープボトムガイド４４
1
56
#03
401-89105 TAPE_BOTOM_GUIDE_56
テープボトムガイド５６
1
57 SL-4860891-SC SCREW M2.6 L=8
座金付きなべ小ねじ Ｍ２．６ Ｌ＝８
1
58
#01
401-89108 SPACER_12
スペーサ１２
3
59
#02
401-89108 SPACER_12
スペーサ１２
6
60
#03
401-89108 SPACER_12
スペーサ１２
9
61
#01
401-89154 CHAMBER_LID_32
チャンバーリッド３２
1
62
#02
401-89155 CHAMBER_LID_44
チャンバーリッド４４
1
63
#03
401-89156 CHAMBER_LID_56
チャンバーリッド５６
1
- 15 -

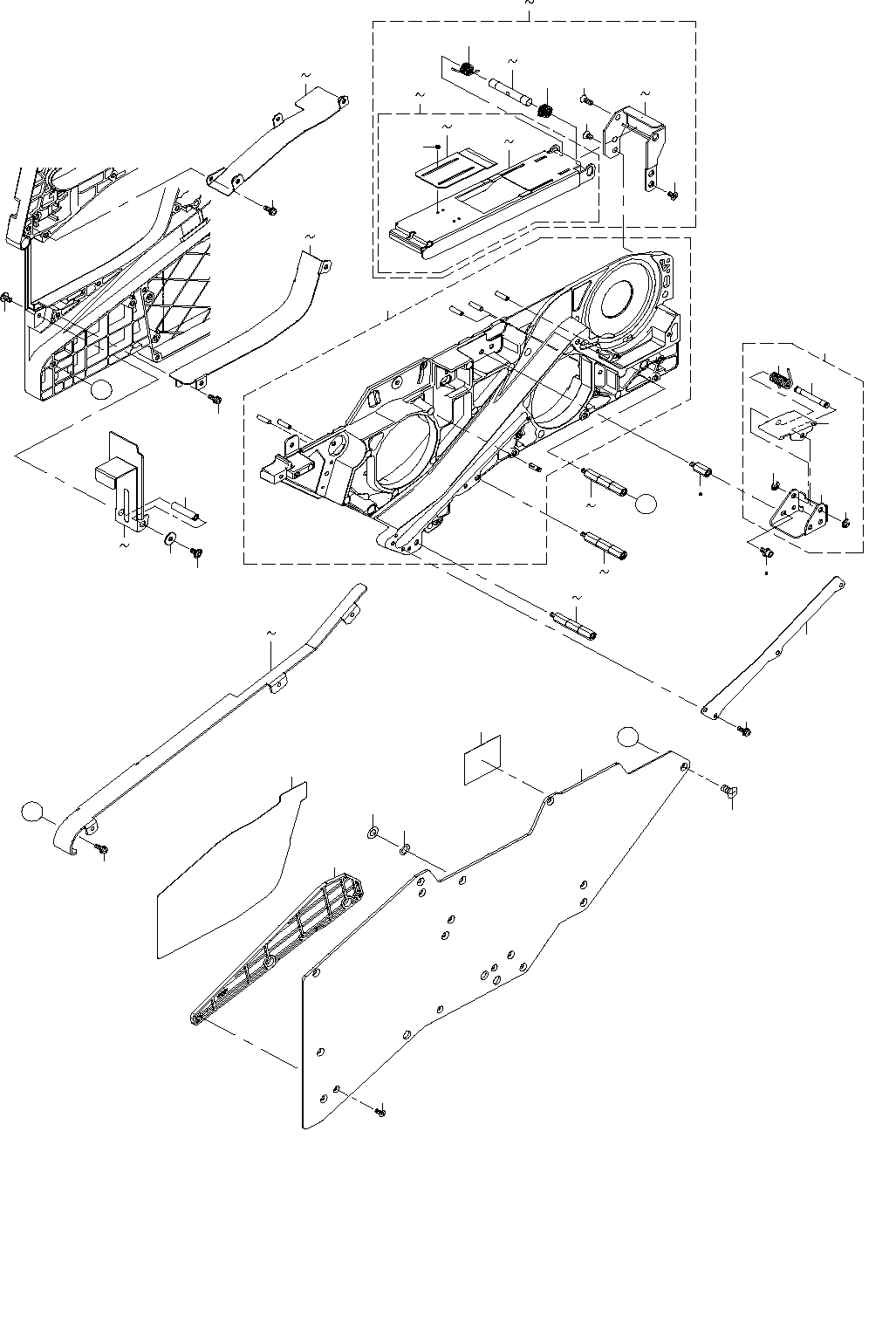

8. RF32AS,RF32AS(SP),RF44AS,RF44AS(SP),RF56AS,RF56AS(SP) (2)
７
５
４
１０
９
８
６
２
１５
１２
１３
１
８
１８
３
１１
１４
１６
２０
１
２３
２４
２５
２２
２１
２９ ３１
３２ ３４
３５
３８
３９
４０
４１
４２
４３
４４
３７
３６
４７
４８
４９
５０
４６
５１
５１
５１
５１
５２
５２
５３
５４
５５
５６ ５８
４５
Ｂ
Ｂ
５６ ５８
５６ ５８
１８
１８
１７
２６ ２８
Ａ
Ａ
Ｃ
Ｃ
１９
