- 20 - NOTE( 注記 ) #01....FOR RF32AS(SP),RF44AS(SP), ＲＦ ３２ ＡＳ （ＳＰ） ，ＲＦ ４４ ＡＳ（ＳＰ） ， RF56AS(SP), ＲＦ ５６ ＡＳ（ＳＰ）用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-67279 C OVER_CS_SCREW_MAC_M26X6 カバーＣＳねじ＿ＭＡＣ（Ｍ２．６Ｘ６） 2 2 …
- 19 -

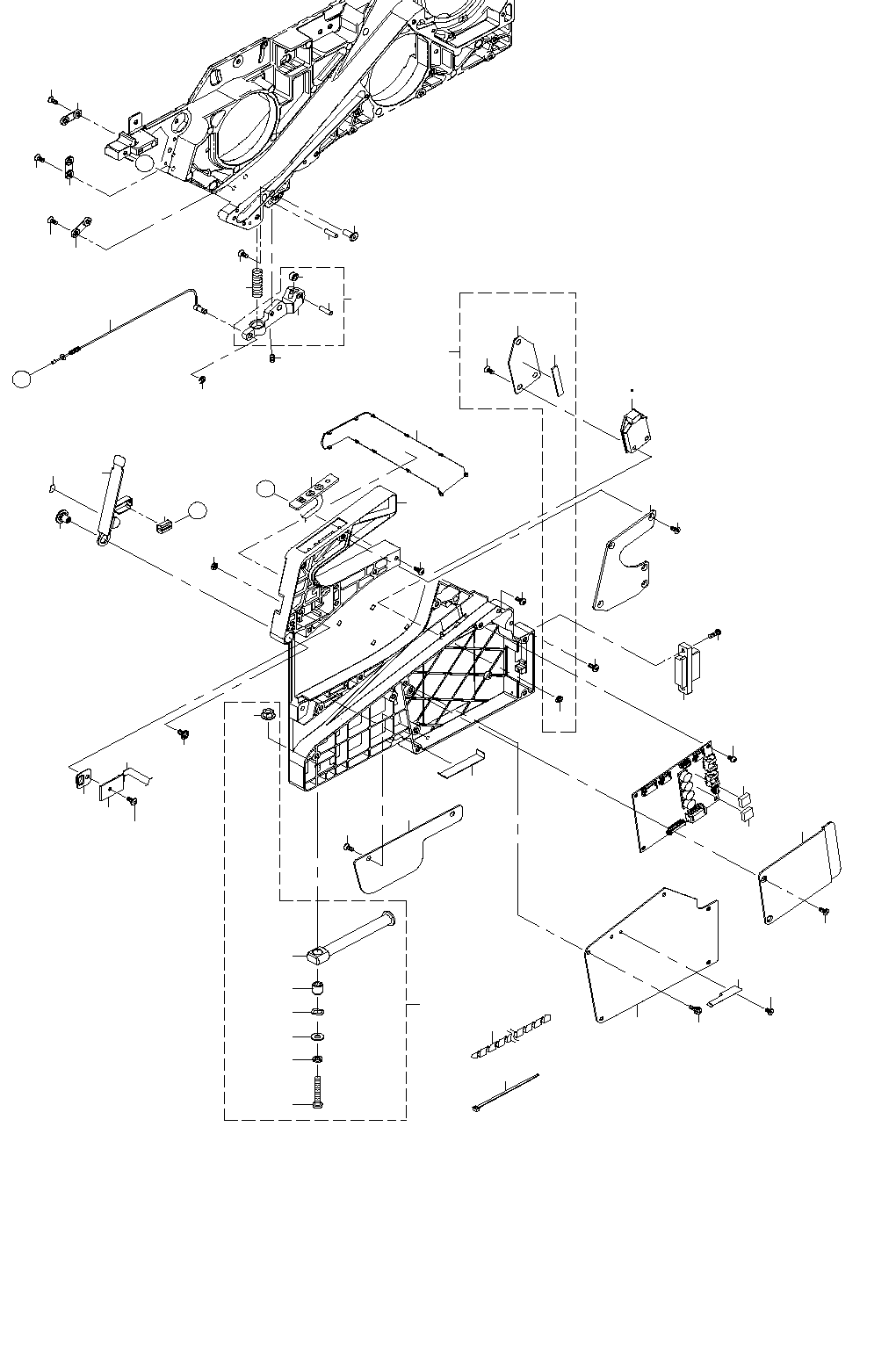

10.RF32AS,RF32AS(SP),RF44AS,RF44AS(SP),RF56AS,RF56AS(SP) (4)
３
４
５
６
７
１１
９
１０
８
２２
２１
２０
１９
２３
１５
１３
１４
２５
２６
２６
２５
２５
２６
２７
２８
Ａ
Ａ
３１
３２
３３
３４
３６
３７
３８
３５
４１
３０
１２
４２
４３
２
２９
５２
５５
５４
５１
５０
４５
４４
１
４０
３９
５３
Ｂ
Ｂ
３１
３１
４７
４６
４８
４９
５８ ５９
２４
１８
５６
５７
２
１６
１７
- 20 -
NOTE( 注記 ) #01....FOR RF32AS(SP),RF44AS(SP), ＲＦ ３２ ＡＳ（ＳＰ），ＲＦ ４４ ＡＳ（ＳＰ），
RF56AS(SP), ＲＦ ５６ ＡＳ（ＳＰ）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-67279 COVER_CS_SCREW_MAC_M26X6
カバーＣＳねじ＿ＭＡＣ（Ｍ２．６Ｘ６）
2
2 401-66943 RADIATION SHEET
ＲＡＤＩＡＴＩＯＮシート
2
3 401-67216 GEAR_SH_08K
ギアシャフト＿０８Ｋ
1
4 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ３Ｘ０．５ Ｌ＝６
1
5 401-67218 CLAMP_MAIN_SH
クランプメインＳＨ
1
6 401-67279 COVER_CS_SCREW_MAC_M26X6
カバーＣＳねじ＿ＭＡＣ（Ｍ２．６Ｘ６）
1
7 401-67265 CLAMP_SP
クランプスプリング＿０８Ｋ＿Ａ
1
8 401-69546 CLAMP_BLOCK_SUB_ASSY_08K
クランプブロックサブ組＿０８Ｋ
1
9 401-67215 CLAMP_BLOCK
クランプブロック
(1)
10 401-67217 CLAMP_ROLLER
クランプローラー
(1)
11 401-67216 GEAR_SH_08K
ギアシャフト＿０８Ｋ
(1)
12 401-89151 PCB_COVER
基板カバー
1
13 401-67237 CLAMP_LEVER_PIN
クランプレバーピン
1
14 402-02970 SFBS-M3_L6_MEC
フランジ付きボタンボルト＿メック
1
15 401-67238 CLAMP_SPRING_GUIDE
クランプスプリングガイド
1
16 401-89573 TENSIONER_REFLECTOR_R
テンショナリフレクタ＿Ｒ
1
17 402-04901 CLAMP_LEVER_SUB_ASSY_R08
クランプレバーサブ組＿Ｒ０８
1
18 401-89152 E_PLATE
Ｅプレート
1
19 401-78887 ETF REFLECTIVE SENS PCB ASM_C
ＥＴＦ ＲＥＦＬＥＣＴＩＶＥセンサ基板組
1
20 401-98996 BINDING_MEC_SCREW_M26X6
バインドメックねじ（Ｍ２．６Ｘ６）
1
21 NM-6860003-SC NUT M2.6 TYPE3
六角ナット Ｍ２．６ ３種
1
22 401-66940 LOCK SENS FPC
ロックセンサＦＰＣ
1
23 401-67282 SENSOR_CAP
センサキャップ
1
24 401-67277 SUPER_LOW_HEAD_SCREW_M26X4
超低頭ねじ（Ｍ２．６Ｘ４）
2
25 401-67250 CLAMP_WIRE_GUIDE_B
クランプワイヤガイド＿Ｂ
3
26 401-67279 COVER_CS_SCREW_MAC_M26X6
カバーＣＳねじ＿ＭＡＣ（Ｍ２．６Ｘ６）
6
27 RE-0250000-K0 E-RING 2.5
Ｅ形止め輪 ２．５
1
28 401-91037 CLAMP_WIRE_R32
クランプワイヤＲ３２
1
29 SL-4860891-SC SCREW M2.6 L=8
座金付きなべ小ねじ Ｍ２．６ Ｌ＝８
5
30 401-89150 HANDLE_R32
ハンドル＿Ｒ３２
1
31 SL-4860891-SC SCREW M2.6 L=8
座金付きなべ小ねじ Ｍ２．６ Ｌ＝８
3
32 401-66942 MENBRANE SWITCH
ＭＥＮＢＲＡＮＥスイッチ
1
33 401-89158 LID_PRESSURE_PLATE
リッドプレッシャプレート
1
34 401-67254 HANDLE_REINFORCED_PLATE_12K
ハンドル補強板
1
35 401-67279 COVER_CS_SCREW_MAC_M26X6
カバーＣＳねじ＿ＭＡＣ（Ｍ２．６Ｘ６）
5
36 401-67232 REAR_CABLE_COVER
リアケーブルカバー
1
37 401-67253 EXTENSION_PLATE
延長プレート
1
38 401-67280 COVER_SC_TAPPING_SCREW_M26X6
カバーＣＳタッピンねじ（Ｍ２．６Ｘ６）
2
39 HX-0031400-00 SPIRAL TABE
スパイラルチューブ
1
40 EA-9500B00-00 CABLE BAND
束線バンド
3
41 ST-4860421-SN TAPPING SCREW D=2.6 L=4
タッピンねじ Ｄ＝２．６ Ｌ＝４
4
42 401-66939 ETF I/F CABLE ASM
ＥＴＦ Ｉ／Ｆケーブル組
1
43 ST-4860821-SN TAPPING SCREW M2.5X8
タッピンねじ
2
44 401-72665 HEAT_SINK_PLATE_12K
ヒートシンクプレート＿１２Ｋ
1
45 401-91040 S_SENSOR_COVER_ASSY
Ｓセンサカバー組
1
46 401-89153 S_SENSOR_COVER
Ｓセンサカバー
(1)
47 401-89200 SPONGE_SS
スポンジＳＳ
(1)
48 401-67279 COVER_CS_SCREW_MAC_M26X6
カバーＣＳねじ＿ＭＡＣ（Ｍ２．６Ｘ６）
(3)
49 NM-6860003-SC NUT M2.6 TYPE3
六角ナット Ｍ２．６ ３種
(2)
50 401-91041 REEL_HOOK_ASSY_R32
リールフック組Ｒ３２
1
51 400-91597 REEL_HOOK_32
リールフック＿３２
(1)
52 400-91598 REEL_HOOK_SH_32
リールフックシャフト＿３２
(1)
53 E1306-706-C00 TAPE HOLDER WASHER
テープホルダ押え波座金
(1)
54 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２５
(1)
55 WP-0430801-SC WASHER M4
平座金 Ｍ４
(1)
56 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
(1)
57 NM-3040520-SC FLANGE NUT M4
フランジ付きナット Ｍ４
(1)
58 401-67233 DUMMY_SENSOR
ダミーセンサ
1
59
#01
401-66944 SPLICE_SENSOR
スプライスセンサ
1
- 21 -

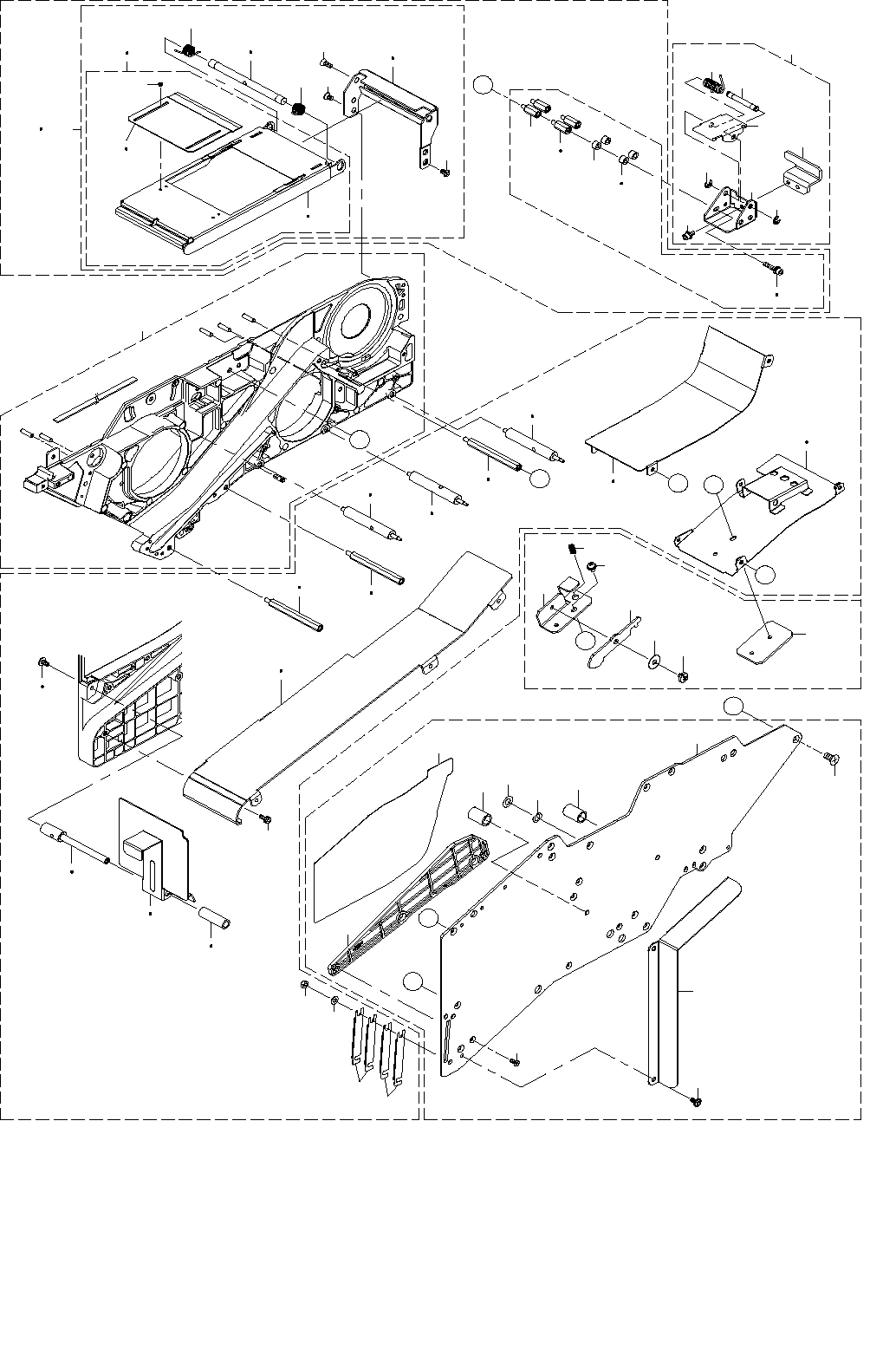

11.RF72AS,RF72AS(SP),RF88AS (1)
９
１４
１６
１７
１８
１８
１２
３１
３１
４７ ４８
４９
５０ ５１
５８ ５９
５２ ５３
Ｅ
Ｅ
３
４
５
６
２８
１
８
７
２
１１
１１
１０
１５
１９
１３
２２ ２３
２０ ２１
２４
２５
２６ ２７
３２ ３３
２９
３６
３４ ３５
３０
３７ ３８
３９ ４０
３９
４１ ４２
４２
Ｂ
Ｂ
４３ ４４
Ｃ
Ｃ
４５ ４６
５０ ５１
５０ ５１
５４ ５５
５６ ５７
６０ ６１
６０ ６１
６０ ６１
６２
６３
６４
６５
Ｆ
Ｆ
６８
６６
６７
６９
７０
７１
Ｇ
Ｇ
７２
