- 28 - NOTE( 注記 ) #01....FOR RF72 AS,RF72AS(SP) ＲＦ ７２ ＡＳ， ＲＦ ７２ ＡＳ（Ｓ Ｐ）用 #02....FOR RF88AS ＲＦ ８８ ＡＳ 用 #03....FOR RF72AS (SP) ＲＦ ７２ ＡＳ（ ＳＰ）用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-89106 CABLE_COVER ケーブルカバ…
- 27 -

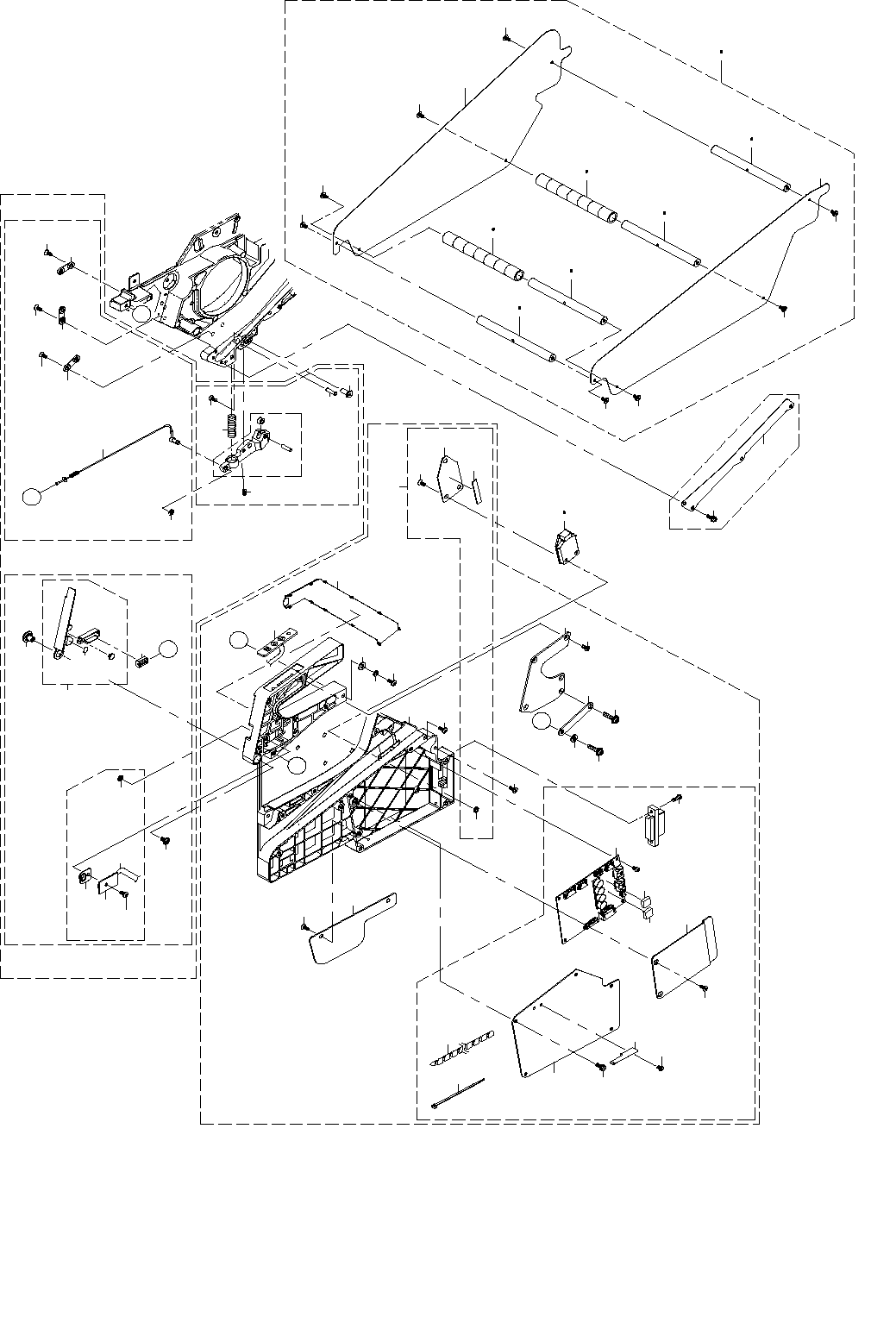

14.RF72AS,RF72AS(SP),RF88AS (4)
６
７
３
４
５
１６
１５
１４
１３
１７
１０
９
１８
１９
１９
１８
１８
１９
２０
２１
Ａ
Ａ
３７
４０
４１
３３
４３
４４
４２
４６
５１
４７
５０
５４
５７
４８
４９
５６
５５
Ｂ
Ｂ
３７
３７
５９
５８
６０
６１
３１ ３２
５３
５２
５０
８
１１
１２
２
１
３８
３９
３６
３４
３５
Ｃ
Ｃ
４５
４５
２６ ２７
２６ ２７
２８
２９
２６ ２７
２８
２９
２６ ２７
３０
３０
３０
３０
３０
３０
３０
３０
２４
２５
２２ ２３
- 28 -
NOTE( 注記 ) #01....FOR RF72AS,RF72AS(SP) ＲＦ ７２ ＡＳ，ＲＦ ７２ ＡＳ（ＳＰ）用
#02....FOR RF88AS ＲＦ ８８ ＡＳ 用
#03....FOR RF72AS(SP) ＲＦ ７２ ＡＳ（ＳＰ）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-89106 CABLE_COVER
ケーブルカバー
1
2 SL-4860891-SC SCREW M2.6 L=8
座金付きなべ小ねじ Ｍ２．６ Ｌ＝８
4
3 401-67218 CLAMP_MAIN_SH
クランプメインＳＨ
1
4 401-67279 COVER_CS_SCREW_MAC_M26X6
カバーＣＳねじ＿ＭＡＣ（Ｍ２．６×６）
1
5 401-67265 CLAMP_SP
クランプスプリング＿０８Ｋ＿Ａ
1
6 401-67216 GEAR_SH_08K
ギアシャフト＿０８Ｋ
1
7 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ３Ｘ０．５ Ｌ＝６
1
8 401-67237 CLAMP_LEVER_PIN
クランプレバーピン
1
9 402-02970 SFBS-M3_L6_MEC
ＳＦＢＳ−Ｍ３＿Ｌ６＿ＭＥＣ
1
10 401-67238 CLAMP_SPRING_GUIDE
クランプスプリングガイド
1
11 402-04901 CLAMP_LEVER_SUB_ASSY_R08
クランプレバーサブ組＿Ｒ０８
1
12 401-89573 TENSIONER_REFLECTOR_R
テンショナリフレクタ＿Ｒ
(1)
13 401-62445 ETF REFLECTIVE SENS PCB ASM
ＥＴＦ ＲＥＦＬＥＣＴＩＶＥセンサ基板組
1
14 401-98996 BINDING_MEC_SCREW_M26X6
バインドメックねじ（Ｍ２．６×６）
1
15 NM-6860003-SC NUT M2.6 TYPE3
六角 ナット Ｍ２．６ ３種
1
16 401-66940 LOCK SENS FPC
ロックセンサＦＰＣ
1
17 402-07091 SENSOR_OPEN_CAP
センサオープンキャップ
1
18 401-67250 CLAMP_WIRE_GUIDE_B
クランプワイヤガイド＿Ｂ
3
19 401-67279 COVER_CS_SCREW_MAC_M26X6
カバーＣＳねじ＿ＭＡＣ（Ｍ２．６×６）
6
20 RE-0250000-K0 E-RING 2.5
Ｅ形止め輪 ２．５
1
21 401-91037 CLAMP_WIRE_R32
クランプワイヤＲ３２
1
22
#01
402-33597 REELHOLDER_UNIT_R72
リールホルダユニット＿Ｒ７２
1
23
#02
402-33612 REELHOLDER_UNIT_R88
リールホルダユニット＿Ｒ８８
1
24 402-30227 REEL_HOLDER_PLATE_S_L
リールホルダプレートＳ＿Ｌ
(1)
25 402-30228 REEL_HOLDER_PLATE_S_R
リールホルダプレートＳ＿Ｒ
(1)
26
#01
402-30229 REEL_HOLDER_SH_S_R72
リールホルダーＳＨ＿Ｓ＿Ｒ７２
(4)
27
#02
402-30230 REEL_HOLDER_SH_S_R88
リールホルダーＳＨ＿Ｓ＿Ｒ８８
(4)
28
#01
402-30231 ROLLER_16
ローラ＿１６
(12)
29
#02
402-30231 ROLLER_16
ローラ＿１６
(14)
30 402-30171 SUPER_LOW_HEAD_SCREW_M3X6
超極低頭ねじＭ３×６
(8)
31 401-67233 DUMMY_SENSOR
ダミーセンサ
1
32
#03
401-66944 SPLICE SENSOR
スプライスセンサ
1
33 402-07093 REAR_CABLE_COVER_S_ASSY
リアケーブルカバー＿Ｓ組
1
34 402-37523 CONNECTION_PLATE
コネクションプレート
1
35 402-37524 WASHER_3_6_08
ワッシャ＿３＿６＿０８
1
36 401-89150 HANDLE_R32
ハンドルＲ３２
1
37 401-98996 BINDING_MEC_SCREW_M26X6
バインドメックねじ（Ｍ２．６×６）
3
38 WS-0270002-KN SPRING WASHER M2.6
ばね座金 Ｍ２．６
3
39 WP-0280501-SC WASHER M2.6
平座金みがき丸 Ｍ２．６
3
40 401-66942 MENBRANE SWITCH
ＭＥＮＢＲＡＮＥスイッチ
1
41 402-37028 HANDLE_REINFORCED_PLATE_R72
ハンドル補強板 Ｒ７２
1
42 401-97340 COVER_CS_SCREW_MEC_M26X12
カバーＣＳねじ＿ＭＥＣ（Ｍ２．６Ｘ１２）
4
43 401-67253 EXTENSION_PLATE
延長プレート
1
44 401-67280 COVER_SC_TAPPING_SCREW_M26X6
カバーＣＳタッピンねじ（Ｍ２．６×６）
2
45 SL-4861291-SC SCREW M2.6 L=12
座金付きなべ小ねじ Ｍ２．６ Ｌ＝１２
2
46 401-66952 ETF 12 MAIN PCB ASM
ＥＴＦ １２メイン基板組
1
47 ST-4860821-SN TAPPING SCREW M2.5X8
タッピンねじ
2
48 401-72665 HEAT_SINK_PLATE_12K
ヒートシンクプレート＿１２Ｋ
1
49 401-67279 COVER_CS_SCREW_MAC_M26X6
カバーＣＳねじ＿ＭＡＣ（Ｍ２．６×６）
2
50 401-66943 RADIATION SHEET
ＲＡＤＩＡＴＩＯＮシート
2
51 401-89151 PCB_COVER
基板カバー
1
52 401-89152 E_PLATE
Ｅプレート
1
53 401-67277 SUPER_LOW_HEAD_SCREW_M26X4
超低頭ねじ（Ｍ２．６×４）
2
54 SL-4860891-SC SCREW M2.6 L=8
座金付きなべ小ねじ Ｍ２．６ Ｌ＝８
5
55 HX-0031400-00 SPIRAL TUBE
スパイラルチューブ
0.14
56 EA-9500B00-00 CABLE BAND
束線バンド
3
57 401-91040 S_SENSOR_COVER_ASSY
Ｓセンサカバー組
1
58 401-89153 S_SENSOR_COVER
Ｓセンサカバー
(1)
59 401-89200 SPONGE_SS
スポンジＳＳ
(1)
60 401-67279 COVER_CS_SCREW_MAC_M26X6
カバーＣＳねじ＿ＭＡＣ（Ｍ２．６×６）
(3)
61 NM-6860003-SC NUT M2.6 TYPE3
六角 ナット Ｍ２．６ ３種
(2)
-
29 -
15.RF04AS (1)
３
２
４
５
１７
６
７
８
９
１０
１０
１１
１
１０
１２
１３
１３
１４
１６
１６
１６
１５
１８
１９
２４
２２
２３
２１
２０
Ａ
Ａ
２５
２６
