- 17 - 9. RF32 AS,RF32AS(SP),RF44AS,RF 44 AS(SP),RF56AS,RF56AS(SP) (3) １６ ３ ５ ２ ４ ９ １２ ８ １０ １１ １３ １４ ６ １５ ７６ ７８ １８ ２０ １８ ２０ １８ ２０ １６ １６ ２８ ３０ ３１ ３１ ３２ ３３ ３４ １ ５０ ５２ ５３ ５４ ５６ ５７ ５７ ５８ ６０ ６１ ６３ ６４ ６５ ６６ ６８ ６９ ７０ ７２ ７３ ７３ ２…

100%1 / 42
- 16 -
NOTE( 注記 ) #01....FOR RF32AS,RF32AS(SP) ＲＦ ３２ ＡＳ，ＲＦ ３２ ＡＳ（ＳＰ）用
#02....FOR RF44AS,RF44AS(SP) ＲＦ ４４ ＡＳ，ＲＦ ４４ ＡＳ（ＳＰ）用
#03....FOR RF56AS,RF56AS(SP) ＲＦ ５６ ＡＳ，ＲＦ ５６ ＡＳ（ＳＰ）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 SL-4860891-SC SCREW M2.6 L=8
座金付きなべ小ねじ Ｍ２．６ Ｌ＝８
2
2 401-67279 COVER_CS_SCREW_MAC_M26X6
カバーＣＳねじ＿ＭＡＣ（Ｍ２．６Ｘ６）
1
3 401-89180 FEED_COVER_R32
フィードカバー＿Ｒ３２
1
4 CM-3003000-01 HIGH TEMPARATURE CAUTION LABEL 2 (16)
高温注意シール２（１６）
1
5 401-98996 BINDING_MEC_SCREW_M26X6
バインドメックねじ（Ｍ２．６Ｘ６）
2
6 401-89170 FEED_GEAR_THRUST_COVER_R32
フィードギヤスラストカバー＿Ｒ３２
1
7 401-67202 FEED_GEAR_E_08K
フィードギアＥ＿０８Ｋ
1
8 401-67203 FEED_GEAR_D_08K
フィードギアＤ＿０８Ｋ
1
9 401-67204 FEED_GEAR_C_08K
フィードギアＣ＿０８Ｋ
1
10 401-89168 FEED_GEAR_B_R32
フィードギヤＢ＿Ｒ３２
1
11 401-89110 LOW_HEAD_SCREW_M26_L4
低頭ねじ Ｍ２．６＿Ｌ４
5
12 400-85419 SCREW M2X4
平小ねじ Ｍ２×４（ＳＵＳ）
1
13 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
2
14 401-89179 BLOCK_COVER_R32
ブロックカバー＿Ｒ３２
1
15 401-89177 PP_SENSOR_BR_R32
ＰＰセンサブラケット＿Ｒ３２
1
16 401-89178 BLOCK_COVER_TAPE_R32
ブロックカバーテープ＿Ｒ３２
1
17 401-89160 TAPE_GUIDE_R32
テープガイド＿Ｒ３２
1
18 401-71822 SFBS-M3_L6
フランジ付きボタンボルト
5
19 CM-3003000-01 HIGH TEMPARATURE CAUTION LABEL 2 (16)
高温注意シール２（１６）
1
20 401-89181 PP_SENSOR_COVER_R32
ＰＰセンサカバー＿Ｒ３２
1
21 400-91583 EF32_EMBOSS_SPACER_ASSY
ＥＦ３２＿エンボススペーサ組
1
22 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(1)
23 400-91599 EMBOSS_SPACER_ETF
エンボススペーサ＿ＥＴＦ
(1)
24 E6902-706-R00 EMBOSS SPACER 32B
エンボススペーサ ３２Ｂ
(1)
25 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
26
#01
401-91047 FEED_SPROKET_UNIT_R32
フィードスプロケットユニット＿Ｒ３２
1
27
#02
401-91063 FEED_SPROKET_UNIT_R44
フィードスプロケットユニット＿Ｒ４４
1
28
#03
401-91077 FEED_SPROKET_UNIT_R56
フィードスプロケットユニット＿Ｒ５６
1
29
#01
401-89176 FRONT_BLOCK_R32
フロントブロック＿Ｒ３２
(1)
30
#02
401-89191 FRONT_BLOCK_R44
フロントブロック＿Ｒ４４
(1)
31
#03
401-89192 FRONT_BLOCK_R56
フロントブロック＿Ｒ５６
(1)
32
#01
401-89173 SPROCKET_SH_32
スプロケットシャフト＿３２
(1)
33
#02
401-89193 SPROCKET_SH_44
スプロケットシャフト＿４４
(1)
34
#03
401-89194 SPROCKET_SH_56
スプロケットシャフト＿５６
(1)
35 401-89169 SPROCKET_SHIELD_PLATE_R32
スプロケットシールドプレート＿Ｒ３２
(1)
36 401-91048 FEED_SPROKET_D_ASSY_R32
フィードスプロケットＤ組＿Ｒ３２
(1)
37 401-89182 SLIT_PLATE_TAPE_R32
スリットプレートテープ＿Ｒ３２
(1)
38 E6102-706-R00 SPROCKET WHEEL32
スプロケットホイール ３２
(1)
39 E6104-706-R00 SPROCKET SPACER
スプロケットスペーサ
(1)
40 401-89174 R32_SP_FEED_GEAR
Ｒ３２スプロケットフィードギヤ
(1)
41 401-89172 SPROCKET_HOLDER_32
スプロケットホルダー＿３２
(1)
42 401-22613 PARALLEL_PIN_2X5
平行ピン ２×５
(1)
43 400-91653 SCREW_SETS_M2X5
超極低頭ボルト Ｍ２Ｘ５
(2)
44 401-89171 SLIT_PLATE_RF32
スリットプレート＿ＲＦ３２
(1)
45 401-91049 FEED_SPROKET_A_ASSY_R32
フィードスプロケットＡ組＿Ｒ３２
(1)
46 400-91653 SCREW_SETS_M2X5
超極低頭ボルト Ｍ２Ｘ５
(2)
47 E6102-706-R00 SPROCKET WHEEL32
スプロケットホイール ３２
(1)
48 E6108-706-R00 SPROCKET GUIDE PLATE
スプロケットガイドプレート
(1)
49 401-89172 SPROCKET_HOLDER_32
スプロケットホルダー＿３２
(1)
50 401-22613 PARALLEL_PIN_2X5
平行ピン ２×５
(1)
51 E2250-525-000 SET SCREW
ダブルポイントセットＳＣ（Ｍ３Ｘ３）
(4)
52 SB-1080014-00 BEARING
ころがり軸受
(2)
53 401-90919 SPROCKET_PUSHER_R32
スプロケットプッシャー＿Ｒ３２
(1)
54 400-77529 PLUNGER_SP
プランジャースプリング
(1)
55 SM-3041252-TN SCREW M4 L=12
丸ねじ Ｍ４ Ｌ＝１２
(2)
56
#01
401-89108 SPACER_12
スペーサ１２
3
57
#02
401-89108 SPACER_12
スペーサ１２
6
58
#03
401-89108 SPACER_12
スペーサ１２
9
- 17 -

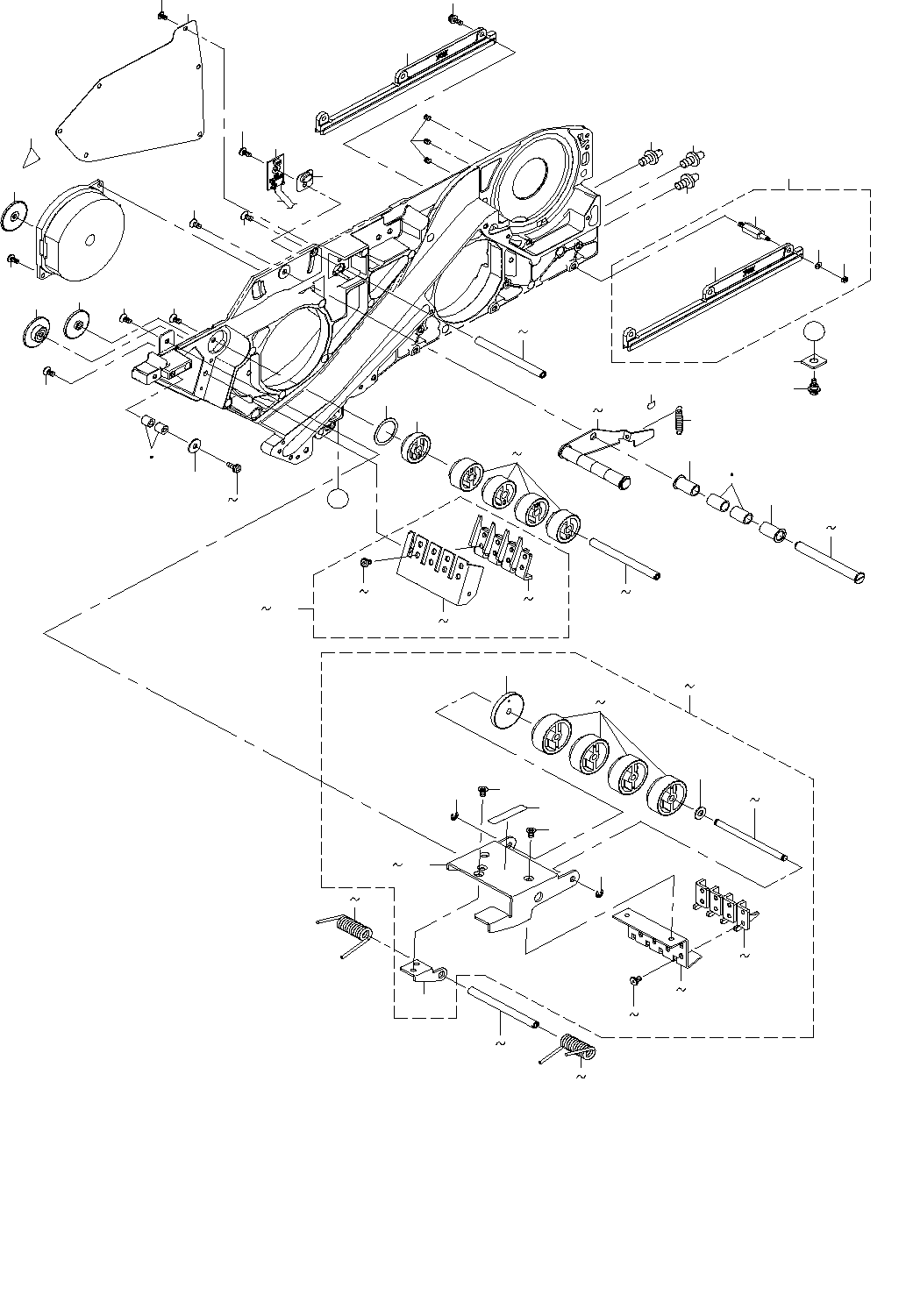

9. RF32AS,RF32AS(SP),RF44AS,RF44AS(SP),RF56AS,RF56AS(SP) (3)
１６
３
５
２
４
９
１２
８
１０
１１
１３
１４
６
１５
７６
７８
１８ ２０
１８ ２０
１８ ２０
１６
１６
２８ ３０
３１
３１
３２
３３
３４
１
５０ ５２
５３
５４ ５６
５７
５７
５８ ６０
６１ ６３
６４
６５
６６
６８
６９
７０ ７２
７３
７３
２４
７４
７５
７９ ８１
８２
８４
２１ ２３
８８ ９０
９１ ９３
９４ ９６
８５ ８７
１７
４７ ４９
３９
３８
４０
３７
３５
３６
４６
４６
４２
４３
４５
４４
２５ ２７
Ａ
Ａ
７
４１
- 18 -
NOTE( 注記 ) #01....FOR RF32AS,RF32AS(SP) ＲＦ ３２ ＡＳ，ＲＦ ３２ ＡＳ（ＳＰ）用
#02....FOR RF44AS,RF44AS(SP) ＲＦ ４４ ＡＳ，ＲＦ ４４ ＡＳ（ＳＰ）用
#03....FOR RF56AS,RF56AS(SP) ＲＦ ５６ ＡＳ，ＲＦ ５６ ＡＳ（ＳＰ）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-72655 TENSIONER_SP_12K
テンショナスプリング＿１２Ｋ
1
2 401-67282 SENSOR_CAP
センサキャップ
1
3 401-78887 ETF REFLECTIVE SENS PCB ASM_C
ＥＴＦ ＲＥＦＬＥＣＴＩＶＥセンサ基板組＿Ｃ
1
4 401-98996 BINDING_MEC_SCREW_M26X6
バインドメックねじ（Ｍ２．６Ｘ６）
1
5 401-90456 TENSION_SENS_FPC_R32
テンションセンサＦＰＣ＿Ｒ３２
1
6 401-89129 PULL_GEAR_SPACER
プルギアスペーサ
1
7 401-89573 TENSIONER_REFLECTOR_R
テンショナリフレクタ＿Ｒ
1
8 CM-3003000-01 HIGH TEMPARATURE CAUTION LABEL 2 (16)
高温注意シール２（１６）
1
9 401-67202 FEED_GEAR_E_08K
フィードギアＥ＿０８Ｋ
1
10 401-67207 PULL_GEAR_A
プルギアＡ
1
11 401-67208 PULL_GEAR_B
プルギアＢ
1
12 401-98996 BINDING_MEC_SCREW_M26X6
バインドメックねじ（Ｍ２．６Ｘ６）
2
13 401-89109 PULL_GEAR_COVER
プルギアカバー
1
14 401-89110 LOW_HEAD_SCREW_M26_L4
低頭ねじ Ｍ２．６＿Ｌ４
6
15 401-89127 PULL_DRIVE_GEAR
プルドライブギア
1
16 400-52050 SCREW M3X6 MEC
メックねじ Ｍ３Ｘ６
3
17 400-52050 SCREW M3X6 MEC
メックねじ Ｍ３Ｘ６
1
18
#01
401-89130 FRAME_SH_32
フレームシャフト３２
3
19
#02
401-89131 FRAME_SH_44
フレームシャフト４４
3
20
#03
401-89132 FRAME_SH_56
フレームシャフト５６
3
21
#01
401-89128 PULL_DRIVE_EXTENSION
プルドライブイクステンション
2
22
#02
401-89128 PULL_DRIVE_EXTENSION
プルドライブイクステンション
3
23
#03
401-89128 PULL_DRIVE_EXTENSION
プルドライブイクステンション
4
24 WP-0330816-SF WASHER 3.25X10X0.8
平座金 ３．２５Ｘ１０Ｘ０．８
1
25
#01
401-91053 TENSIONER_ARM_SUB_ASSY_R32
テンショナアームサブ組＿Ｒ３２
1
26
#02
401-91067 TENSIONER_ARM_SUB_ASSY_R44
テンショナアームサブ組＿Ｒ４４
1
27
#03
401-91081 TENSIONER_ARM_SUB_ASSY_R56
テンショナアームサブ組＿Ｒ５６
1
28
#01
401-89133 T_ROLLER_MAIN_SH_32
Ｔローラメインシャフト３２
1
29
#02
401-89134 T_ROLLER_MAIN_SH_44
Ｔローラメインシャフト４４
1
30
#03
401-89135 T_ROLLER_MAIN_SH_56
Ｔローラメインシャフト５６
1
31 401-89139 T_ROLLER
Ｔローラ
2
32
#02
401-89140 T_ROLLER_SPACER
Ｔローラスペーサ
1
33
#03
401-89140 T_ROLLER_SPACER
Ｔローラスペーサ
2
34 400-52050 SCREW M3X6 MEC
メックねじ Ｍ３Ｘ６
1
35 401-67213 SLIDE_RAIL
スライドレール
1
36 SL-4860891-SC SCREW M2.6 L=8
座金付きなべ小ねじ Ｍ２．６ Ｌ＝８
3
37 401-91033 SUB_RAIL_UNIT
サブレールユニット
1
38 401-67213 SLIDE_RAIL
スライドレール
(1)
39 402-10459 SUB_RAIL_SH_R32_2
サブレールシャフト＿Ｒ３２＿２
(3)
40 WP-0220301-SC WASHER M2
平座金みがき丸 Ｍ２
(3)
41 NM-6020001-SC NUT M2
六角ナット Ｍ２ １種
(1)
42 401-67212 X_AXIS_BASE_PIN_2
Ｘ軸ベースピン２
1
43 SM-8030302-TP SCREW M3X3
止めねじ Ｍ３Ｘ３
3
44 401-67290 LOCATE_PIN_A
ロケートピン＿Ａ
1
45 401-67291 LOCATE_PIN_BASE
ロケートピンベース
1
46 401-67211 X_AXIS_BASE_PIN_1
Ｘ軸ベースピン１
2
47
#01
401-91054 PULL_IDLER_ARM_ASSY_R32
プルアイドラアーム組＿Ｒ３２
1
48
#02
401-91068 PULL_IDLER_ARM_ASSY_R44
プルアイドラアーム組＿Ｒ４４
1
49
#03
401-91082 PULL_IDLER_ARM_ASSY_R56
プルアイドラアーム組＿Ｒ５６
1
50
#01
401-89111 PULL_IDLER_ARM_32
プルアイドラアーム３２
(1)
51
#02
401-89112 PULL_IDLER_ARM_44
プルアイドラアーム４４
(1)
52
#03
401-89113 PULL_IDLER_ARM_56
プルアイドラアーム５６
(1)
53 401-89197 ARM_SH_HOLDER_A
アームＳＨホルダ＿Ａ
(1)
54
#01
401-89114 PULL_UPPER_SCRAPER_BASE_32
プルアッパースクレーパベース３２
(1)
55
#02
401-89115 PULL_UPPER_SCRAPER_BASE_44
プルアッパースクレーパベース４４
(1)
56
#03
401-89116 PULL_UPPER_SCRAPER_BASE_56
プルアッパースクレーパベース５６
(1)
57 400-55256 SCREW M3X5 MEC
メックねじ Ｍ３Ｘ５
(4)
58
#01
401-89117 PULL_UPPER_SCRAPER
プルアッパースクレーパ
(2)
59
#02
401-89117 PULL_UPPER_SCRAPER
プルアッパースクレーパ
(3)
60
#03
401-89117 PULL_UPPER_SCRAPER
プルアッパースクレーパ
(4)
61
#01
EZ-4453818-01 BOLT (CBSTSR3-5)
超極低頭ボルト（ＣＢＳＴＳＲ３−５）
(4)
62
#02
EZ-4453818-01 BOLT (CBSTSR3-5)
超極低頭ボルト（ＣＢＳＴＳＲ３−５）
(6)
63
#03
EZ-4453818-01 BOLT (CBSTSR3-5)
超極低頭ボルト（ＣＢＳＴＳＲ３−５）
(8)
64 401-76841 KEEP_HANDS_AWAY_LABEL
巻き込み注意ラベル
(1)
65 401-89122 PULL_IDLER_GEAR
プルアイドラギア
(1)
66
#01
401-74648 PULL_IDLER_GEAR_EXTENSION
プルアイドライクステンション
(2)
67
#02
401-74648 PULL_IDLER_GEAR_EXTENSION
プルアイドライクステンション
(3)
68
#03
401-74648 PULL_IDLER_GEAR_EXTENSION
プルアイドライクステンション
(4)
69 WP-0430801-SC WASHER M4
平座金 Ｍ４
(1)
70
#01
401-89147 IDLER_GEAR_SH_32
アイドラギアシャフト３２
(1)
71
#02
401-89148 IDLER_GEAR_SH_44
アイドラギアシャフト４４
(1)
72
#03
401-89149 IDLER_GEAR_SH_56
アイドラギアシャフト５６
(1)
73 RE-0250000-K0 E-RING 2.5
Ｅ形止め輪 ２．５
(2)
74
#02
401-89195 SPEACER_6X6
スペーサ６Ｘ６
1
75
#03
401-89195 SPEACER_6X6
スペーサ６Ｘ６
2
76
#01
SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
1
77
#02
SL-4031291-SC SCREW M3 L=12
座金付きなべ小ねじ Ｍ３ Ｌ＝１２
1
78
#03
SL-4032081-SC SCREW M3 L=20
座金付きなべ小ねじ Ｍ３ Ｌ＝２０
1
79
#01
401-89118 PULL_IDLER_ARM_SP_L_32
プルアイドラアームスプリングＬ＿３２
1
80
#02
401-89120 PULL_IDLER_ARM_SP_L_44
プルアイドラアームスプリングＬ＿４４
1
81
#03
401-89121 PULL_IDLER_ARM_SP_L_56
プルアイドラアームスプリングＬ＿５６
1
82
#01
401-89119 PULL_IDLER_ARM_SP_R_32
プルアイドラアームスプリングＲ＿３２
1
83
#02
401-89198 PULL_IDLER_ARM_SP_R_44
プルアイドラアームスプリングＲ＿４４
1
84
#03
401-89199 PULL_IDLER_ARM_SP_R_56
プルアイドラアームスプリングＲ＿５６
1
85
#01
401-91055 PULL_LOWER_SCRAPER_ASSY_R32
プルロワースクレーパ組＿Ｒ３２
1
86
#02
401-91069 PULL_LOWER_SCRAPER_ASSY_R44
プルロワースクレーパ組＿Ｒ４４
1
87
#03
401-91083 PULL_LOWER_SCRAPER_ASSY_R56
プルロワースクレーパ組＿Ｒ５６
1
88
#01
401-89123 PULL_LOWER_SCRAPER_BASE_32
プルロワースクレーパベース３２
(1)
89
#02
401-89124 PULL_LOWER_SCRAPER_BASE_44
プルロワースクレーパベース４４
(1)
90
#03
401-89125 PULL_LOWER_SCRAPER_BASE_56
プルロワースクレーパベース５６
(1)
91
#01
401-89126 PULL_LOWER_SCRAPER
プルロワースクレーパ
(2)
92
#02
401-89126 PULL_LOWER_SCRAPER
プルロワースクレーパ
(3)
93
#03
401-89126 PULL_LOWER_SCRAPER
プルロワースクレーパ
(4)
94
#01
EZ-4453818-01 BOLT (CBSTSR3-5)
超極低頭ボルト（ＣＢＳＴＳＲ３−５）
(4)
95
#02
EZ-4453818-01 BOLT (CBSTSR3-5)
超極低頭ボルト（ＣＢＳＴＳＲ３−５）
(6)
96
#03
EZ-4453818-01 BOLT (CBSTSR3-5)
超極低頭ボルト（ＣＢＳＴＳＲ３−５）
(8)
