LG4-M8APH-J00
F2-82M
オプションキット
後付け手順書
本オプションは 2mm 送りである設定を 4mm 送りにするためのキットです。
変更後は 2mm 送りが不可となりますので、予めご理解をお願い致します。
オプションキット構成部品【4mm 送り専用】

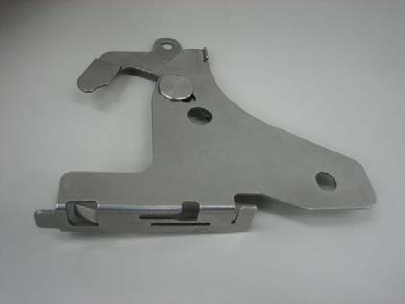

・RFK.TAPE GUIDE 【LG4-M8APJ-000】
■ 既存テープガイドの取外し
1. スプリング【LG4-M1A48-001】をフックから外しま
す。
2. テープガイドピン【LG4-M1A47-000】とアームガイ
ドピン【LG4-M1A4K-500】をマイナスドライバーで緩
めて外します。
3. テープガイド ASSY【LG4-M2A40-500】を外します。
スプリング フック
テープガイドピン アームガイドピン
■ 新しいテープガイドの取り付け
1. 新しいテープガイドをフィーダ本体に入れ
てアームガイドピンを軽く締めておきます。
写真のようにテープガイドの長穴をタップ
穴の中心に合わせてテープガイドピンを
軽く締めます。
2. テープガイドが正常に動くことを確認して
（上下方向、回転方向）、テープガイドピン
とアームガイドピンを締めます。
3. セットスクリューM3X5 を六角レンチ
（1.5mm）で緩めて、偏心ピンを時計方向
に回してテープガイドより離れるようにしま
す。
4. テープガイドが走行面に密着するように手
で軽く押して、偏心ピンを反時計方向に回
してテープガイドとの隙間をなくしてセット
スクリューを締めます。
テープガイド長穴
セットスクリュー
アームガイドピン
テープガイドピン
