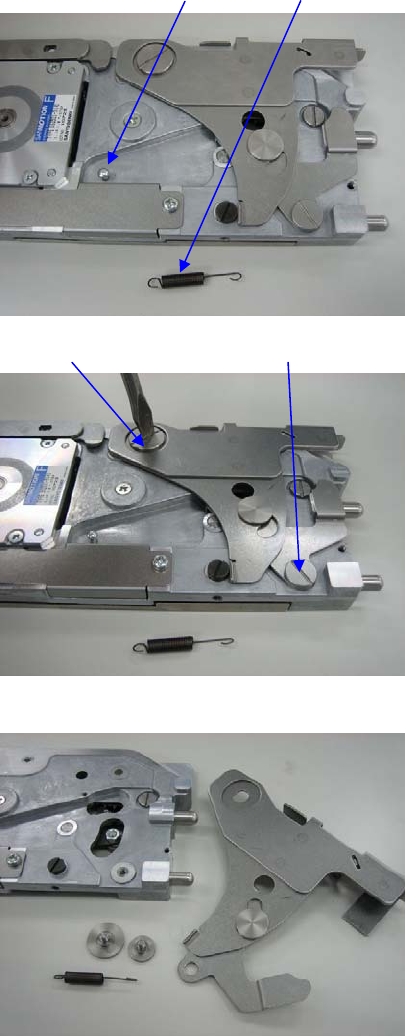

■ 既存テープガイドの取外し

1. スプリング【LG4-M1A48-001】をフックから外しま

す。

2. テープガイドピン【LG4-M1A47-000】とアームガイ

ドピン【LG4-M1A4K-500】をマイナスドライバーで緩

めて外します。

3. テープガイド ASSY【LG4-M2A40-500】を外します。

スプリングフック

テープガイドピンアームガイドピン

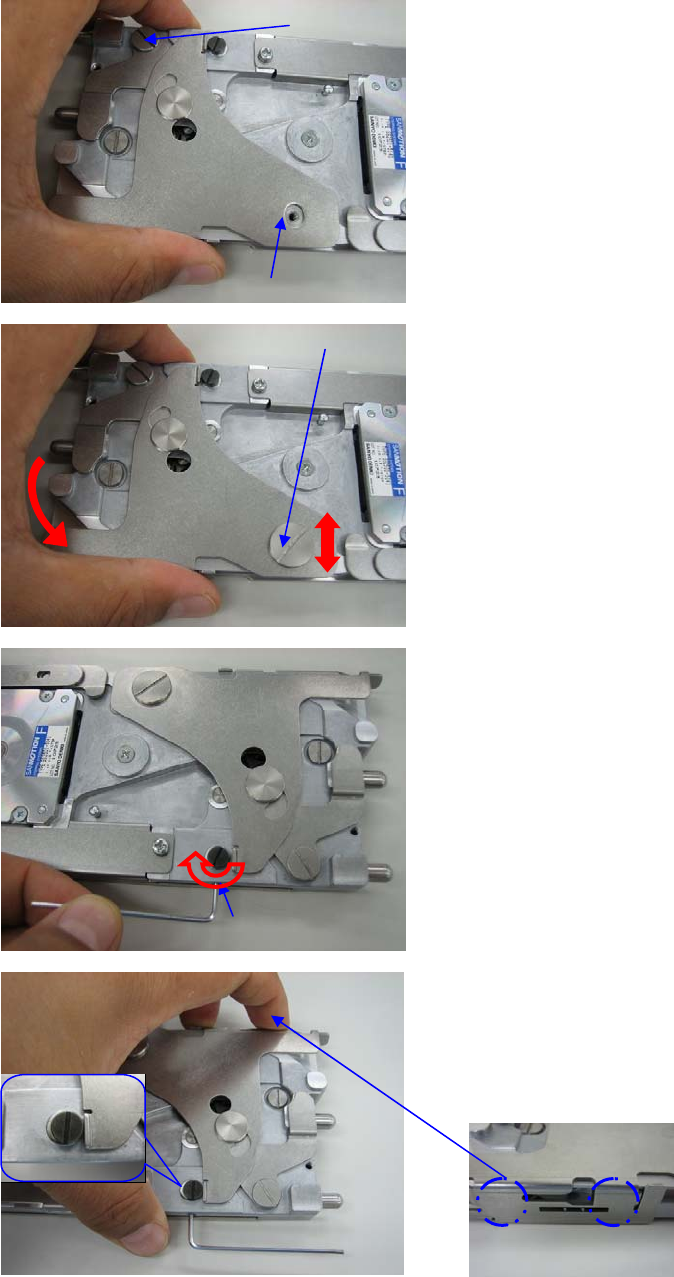

■ 新しいテープガイドの取り付け

1. 新しいテープガイドをフィーダ本体に入れ

てアームガイドピンを軽く締めておきます。

写真のようにテープガイドの長穴をタップ

穴の中心に合わせてテープガイドピンを

軽く締めます。

2. テープガイドが正常に動くことを確認して

（上下方向、回転方向）、テープガイドピン

とアームガイドピンを締めます。

3. セットスクリューM3X5 を六角レンチ

（1.5mm）で緩めて、偏心ピンを時計方向

に回してテープガイドより離れるようにしま

す。

4. テープガイドが走行面に密着するように手

で軽く押して、偏心ピンを反時計方向に回

してテープガイドとの隙間をなくしてセット

スクリューを締めます。

テープガイド長穴

セットスクリュー

アームガイドピン

テープガイドピン

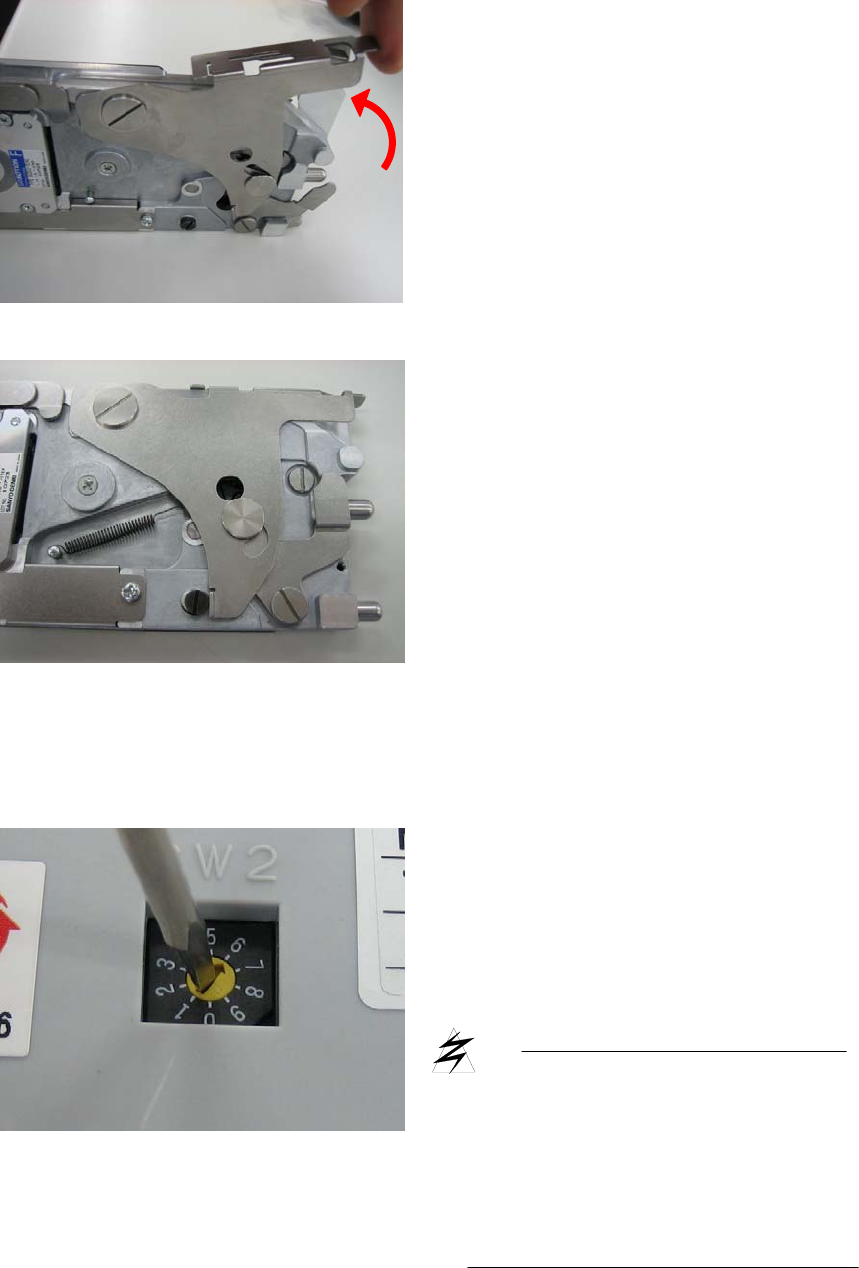

■ スイッチの設定

5. テープガイド先端を持ち上げて自重で下

がることを確認します。

6. 最後にスプリングをフックに掛けます。

4mm 送りの設定可能範囲は 6～9 です。

標準は”6”に設定してください。

吸着エラーが多発する場合は、速度を遅くす

ると改善されることがあります。スイッチの数

値が大きいほど、速度が遅くなります。

注意

スイッチの切り替え操作は、フィーダをマシン本体から

取り外してから行なってください。通電中スイッチ切り

替え操作を行なってもスイッチの設定が反映されない

のでご注意ください。テープガイドは精密部品ですの

で、取扱いには十分ご注意願います。
