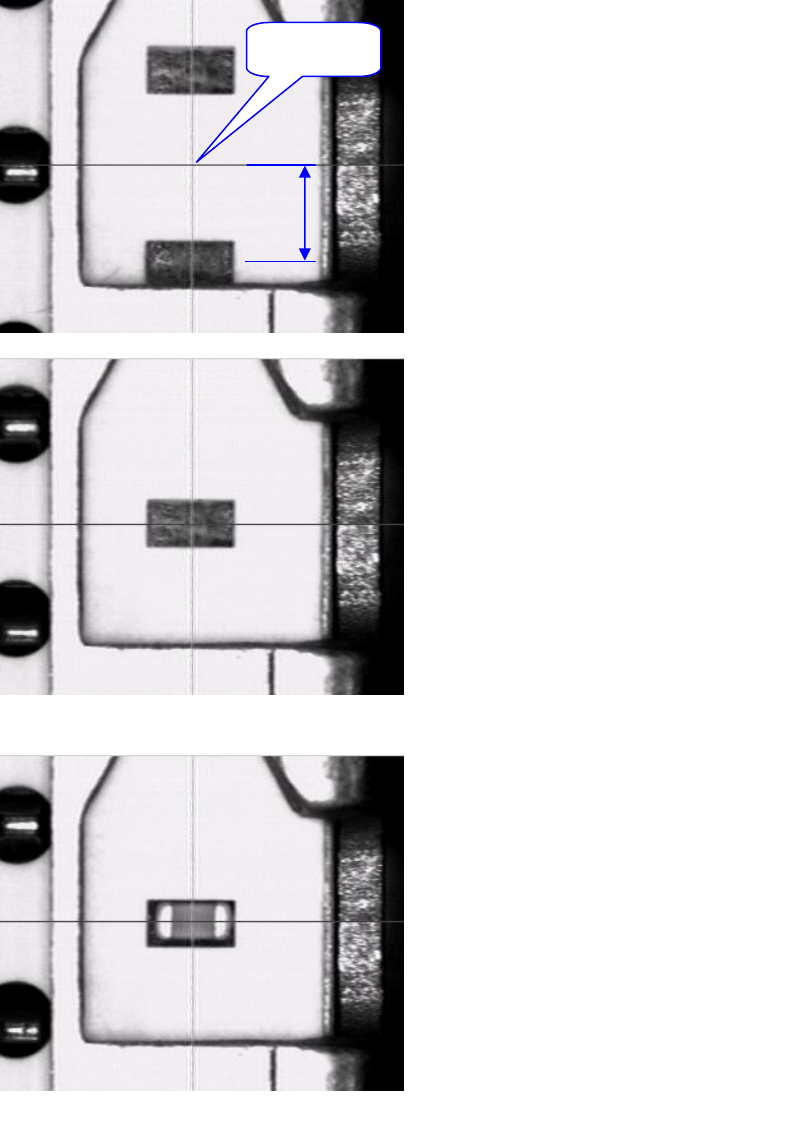

■ マシンでの吸着位置確認
F2-82M はマニュアルスイッチを 1 回押すと部
品を 2mm 送ります。よって、本テープガイドを
使用して、テープをセットした時に、吸着位置
が 2mm ずれる場合がありますので、
下記の手順に従ってマシンのモニタにて吸着
位置を合わせてください。
1. ポケット位置が合っていない場合
⇒部品が吸着位置に出てくるまで
マニュアルスイッチを操作します。
↓
手順 3 へジャンプ
2. ポケット位置が合っている場合
⇒部品が吸着位置に出てくるまで
マニュアルスイッチを操作します。
すでに吸着位置に部品が出ている
場合は上記操作は不要です。
↓
手順 3 へジャンプ
3. 部品が吸着位置に出ていることを確認
し、自動運転を開始します。
吸着位置
2mm
LG4-M8APH-E00
Installation of
F2-82M Optional Kit
This optional kit is for change the feeding pitch from 2mm to 4mm.
Please note in advance. After the change, the feeder does not work 2mm pitch feeding.
Option Kit 【Only for 4mm pitch】
・RFK.TAPE GUIDE 【LG4-M8APJ-000】
■ Remove the existing Tape guide
1. Remove the Spring【LG4-M1A48-001】 from the
Hook..
2. Loosen the Tape Guide Pin【LG4-M1A47-000】
and Arm Guide Pin【LG4-M1A4K-500】by a slotted
screwdriver and remove them.
3. Remove the Tape Guide Assy【LG4-M2A40-500】.
Spring Hook
Tape Guide Pin Arm Guide Pin
