V1.0-060818 12/19 2，HOLDER平面度的调整。 1. 轨宽调整至最大 2. 清除 HOLDER 上物品 3.MASK 框架拆除 4. 拆下PCB CAMERA两侧的 STOPPER（只针对 M 型机 器） 5. 将 JIG 装于 HOLDER 上 （测量四点） 6. 规格值 0.03mm 以内 若不良，松开螺丝 1 粒、固定螺丝 2 粒（如图），用扳手调整 LEFT 的丝杆；调整 完锁紧螺丝。
V1.0-060818
11/19
1，LEFT平面度调整。
1.轨宽调整至最大
2.清除LEFT上物品
3.MASK框架拆除
4.拆下PCB CAMERA两侧的
STOPPER（只针对M型机
器）
5.将JIG装于LEFT上（测
量四点）
6.规格值0.05mm以内
若不良，松开螺丝1粒、固定螺丝2粒（如图），用扳手调整LEFT的丝杆；调整
完锁紧螺丝。
V1.0-060818
12/19

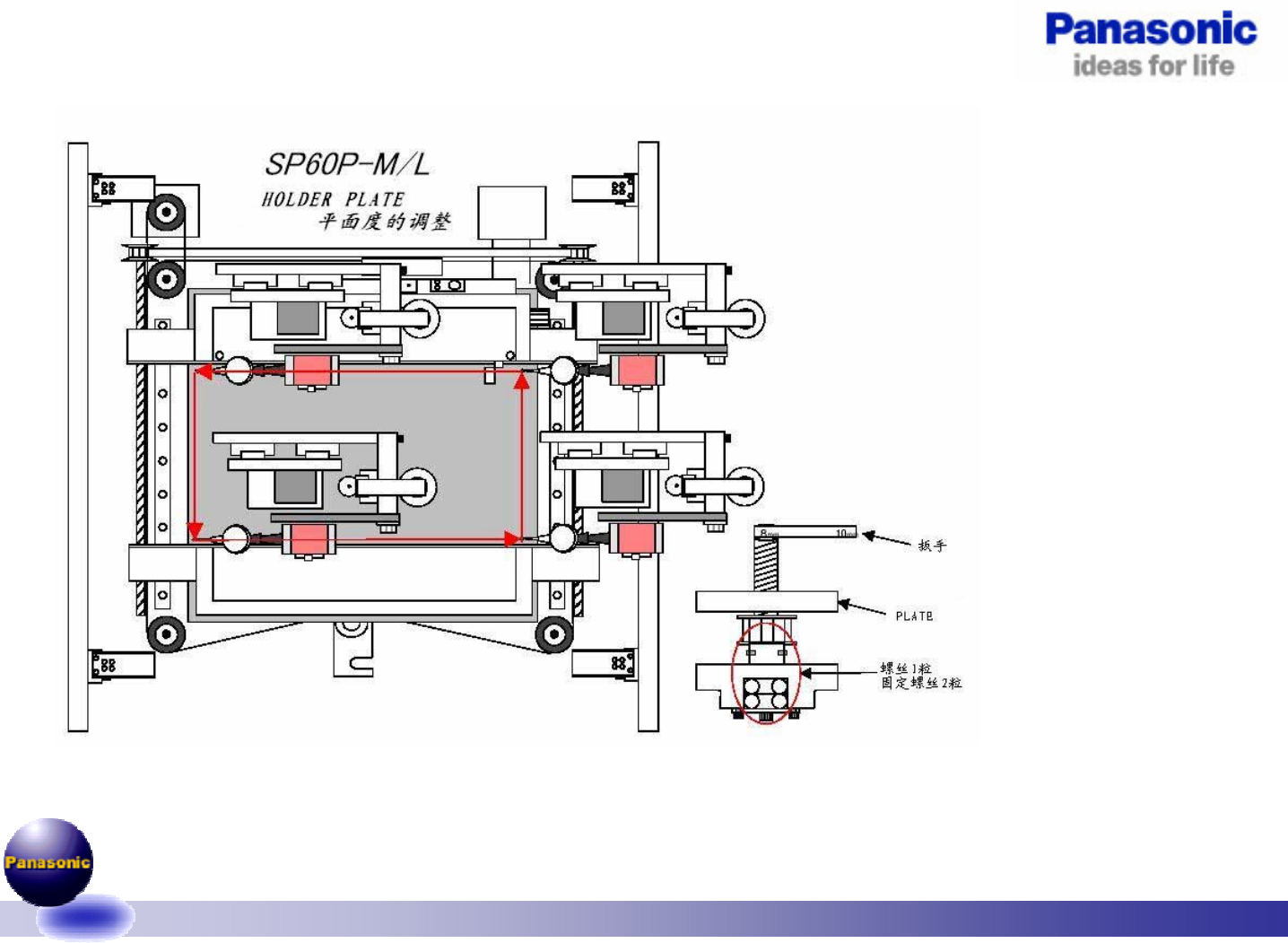

2，HOLDER平面度的调整。
1.轨宽调整至最大
2.清除HOLDER上物品
3.MASK框架拆除
4.拆下PCB CAMERA两侧的
STOPPER（只针对M型机
器）
5.将JIG装于HOLDER上
（测量四点）
6.规格值0.03mm以内
若不良，松开螺丝1粒、固定螺丝2粒（如图），用扳手调整LEFT的丝杆；调整
完锁紧螺丝。
V1.0-060818
13/19
3，基板CLAMP高度的调整。
1.轨宽调整至最大
2.清除HOLDER上物品
3.将JIG装于HOLDER上靠紧固定
侧导轨（注意：将HOLDER上的
PIN插入JIG）
4.规格值0mm以内
1.MASK框架拆除
2.拆下PCB CAMERA两侧的STOPPER（只
针对M型机器）
3.将JIG放置在LEFT上（测量CLAMP）
4.高度规格值：±0.1mm以内
5.平面度规格值：X方向0 ±0.02mm；Y方
向0~-0.1mm
若不良，松开固定螺丝2粒，使用调整螺丝2粒调整CLAMP高度与平面度（注意：高度
与平面度同时调整），调整完锁紧螺丝。
