V1.0-060818 14/19 LEFT 原点的确认： 1. 轨宽调整至最大 2. 清除 HOLDER 上物品 3. 将 JIG 装于 HOLDER 上 4. 将百分表分别打置 JIG 和 MASK 框上，规格值： ± 0.1mm 以内 5. 观察原点感应器状态；若不良，调整原点感应器位置 HOLDER 原点的确认： 1. 轨宽调整至最大 2. 清除 HOLDER 上物品 3. 将 JIG 装于 LEFT 上（轨宽调整单元处） 4.…
V1.0-060818
13/19

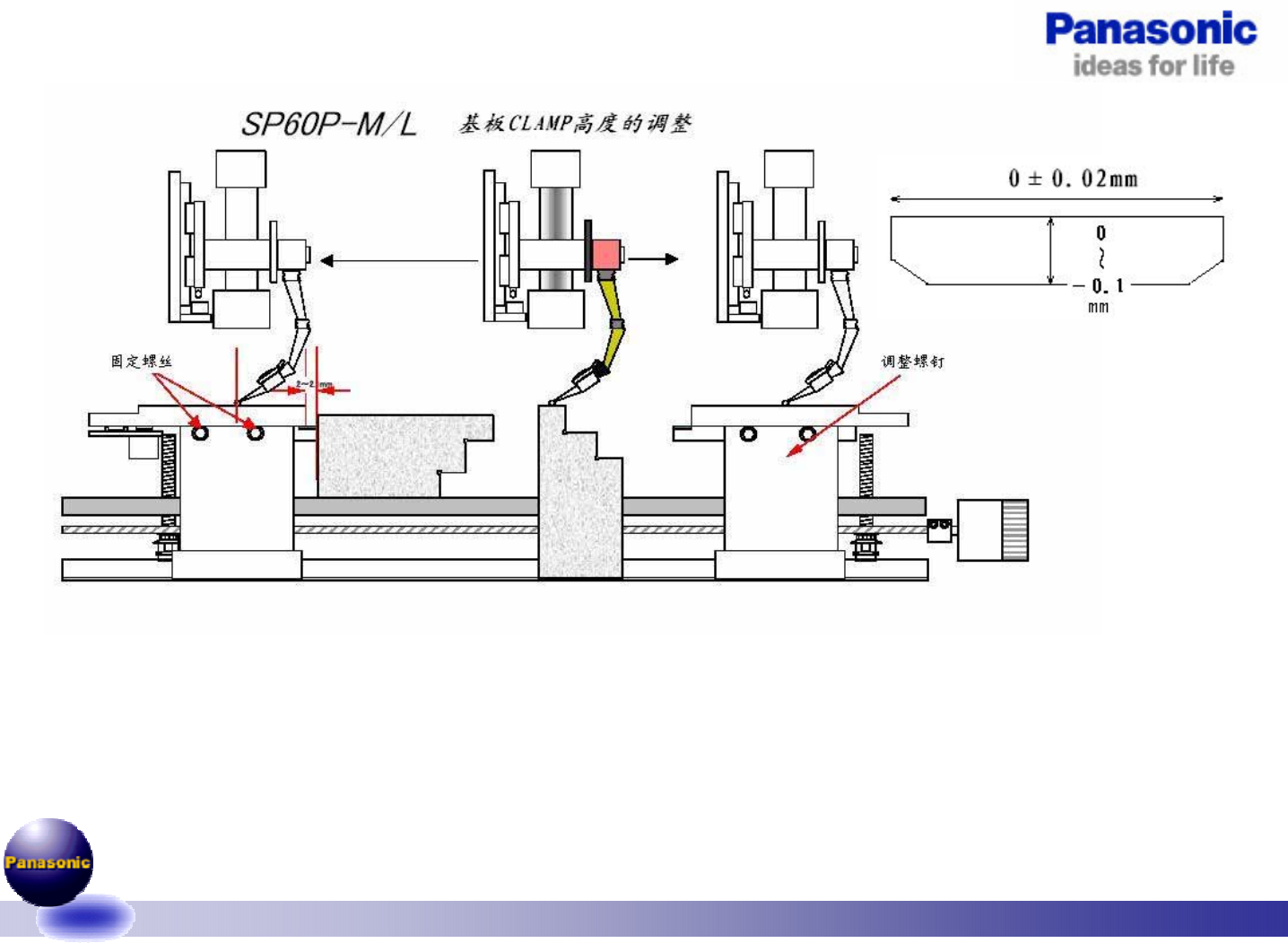

3，基板CLAMP高度的调整。
1.轨宽调整至最大
2.清除HOLDER上物品
3.将JIG装于HOLDER上靠紧固定
侧导轨（注意：将HOLDER上的
PIN插入JIG）
4.规格值0mm以内
1.MASK框架拆除
2.拆下PCB CAMERA两侧的STOPPER（只
针对M型机器）
3.将JIG放置在LEFT上（测量CLAMP）
4.高度规格值：±0.1mm以内
5.平面度规格值：X方向0 ±0.02mm；Y方
向0~-0.1mm
若不良，松开固定螺丝2粒，使用调整螺丝2粒调整CLAMP高度与平面度（注意：高度
与平面度同时调整），调整完锁紧螺丝。
V1.0-060818
14/19

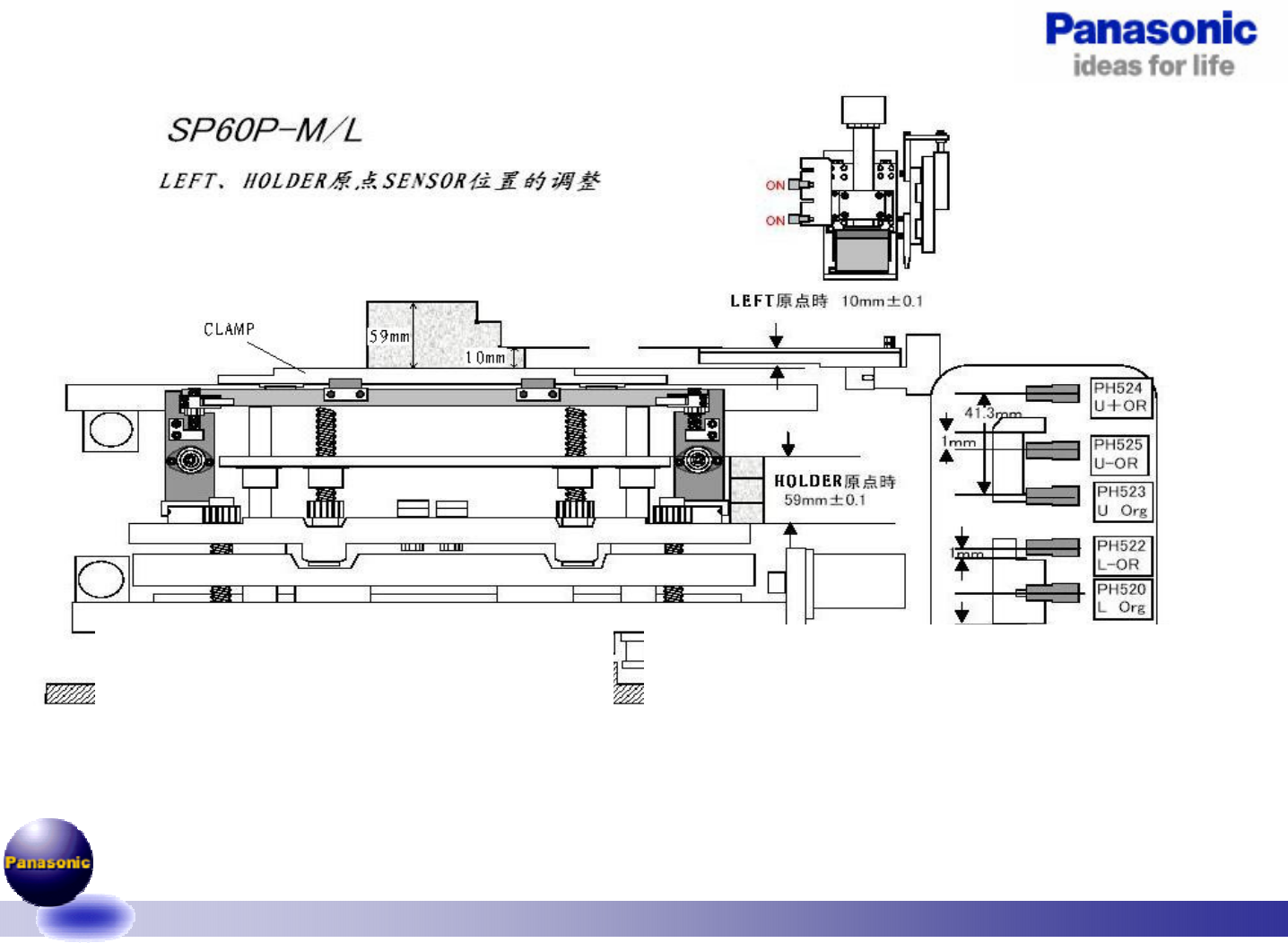

LEFT 原点的确认：
1.轨宽调整至最大
2.清除HOLDER上物品
3.将JIG装于HOLDER上
4.将百分表分别打置JIG和MASK框上，规格值： ±
0.1mm以内
5.观察原点感应器状态；若不良，调整原点感应器位置
HOLDER 原点的确认：
1.轨宽调整至最大
2.清除HOLDER上物品
3.将JIG装于LEFT上（轨宽调整单元处）
4.将百分表分别打置JIG和HOLDER上，规格值： ±
0.1mm以内
5.观察原点感应器状态；若不良，调整原点感应器位置
4，LEFT/HOLDER原点SENSOR的确认。
V1.0-060818
15/19

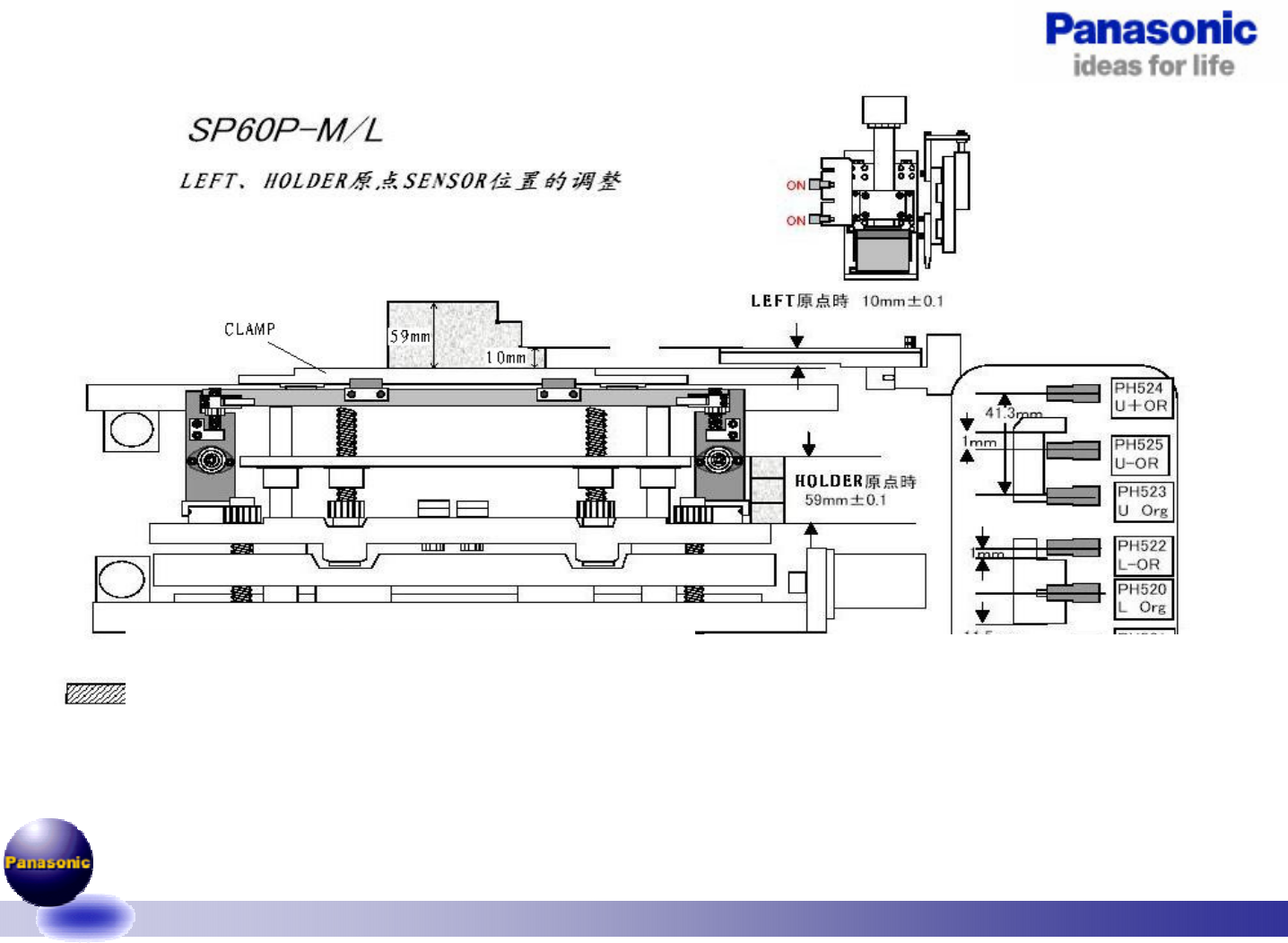

LEFT 极限的确认：
1.SERVO OFF，BREAK OFF
2.旋转皮带，使LEFT上升/下降
3.当正极限/负极限感应器OFF时，使BREAK ON
4.确认AXIS INFOR.中的值，11.5 ±0.1mm/1
±0.1mm
5. 若不良，调整原点感应器位置
HOLDER 极限的确认：
1.SERVO OFF，BREAK OFF
2.旋转皮带，使HOLDER上升/下降
3.当正极限/负极限感应器OFF时，使BREAK ON
4.确认AXIS INFOR.中的值，41.3 ±0.1mm/1 ±0.1mm
5. 若不良，调整原点感应器位置
注意：
1.先确认原点感应器
2.先执行LEFT部，后HOLDER部
3.调整时只能是感应器部，不可调
整挡片部
4.极限位置确认完毕后，必须将挡
片移出极限感应器；方可原点归复
5，LEFT/HOLDER极限SENSOR的确认。
