7，清洁单元高度的确认。
1.在OUTPUT画面中，将清洁单元升起
2.将百分表分别打至清洁单元和MASK框架
3.确认清洁单元高于MASK框架，规格值：0.5 ±0.1mm
4. 若不良，松开固定螺母，对调高度调整螺钉进行调整
5.确认清洁单元的平面度，规格值：0.2mm以内；若不良，再次调整高度调整螺钉
V1.0-060818
18/19

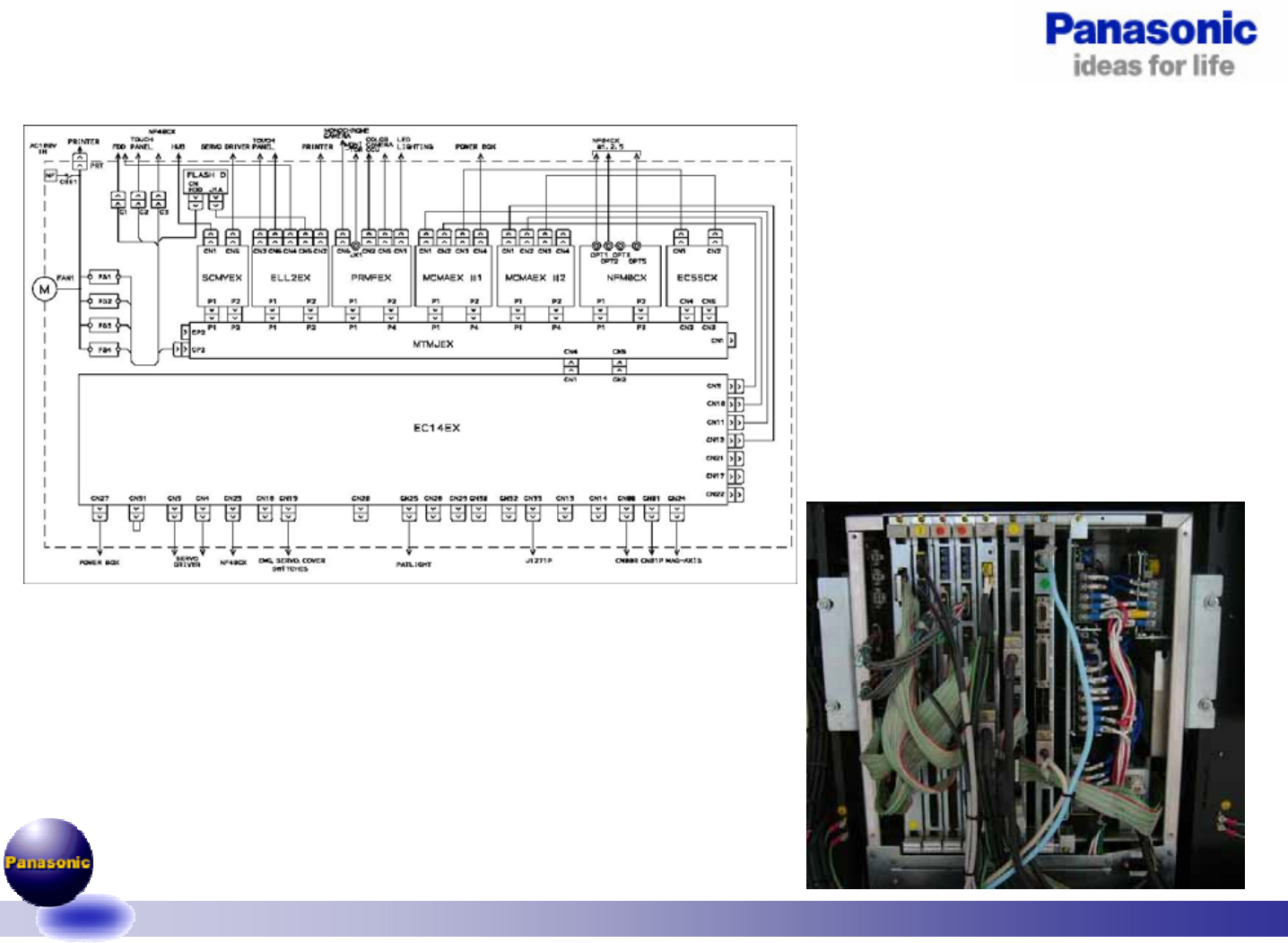

8，电气制御系统1（CPU BOX）。
0.EC14EX 中继卡（控制各轴信号、安
全回路）
1.NC55CA1 中继卡（信号集中）
2.NFM0CN2 RING I/O 卡
3. MCMAET 轴控制卡（步进电机的控制）
4. MCMAET 轴控制卡（NC卡）
5.PRMFEA 识别卡（控制LED 卡和RC
卡）
6.ELL2EA 闪存卡（MEMONY卡）、外
设控制卡（FDD、PRINT、触摸屏）
7.SCYMEP CPU卡
8.POWER卡
V1.0-060818
19/19

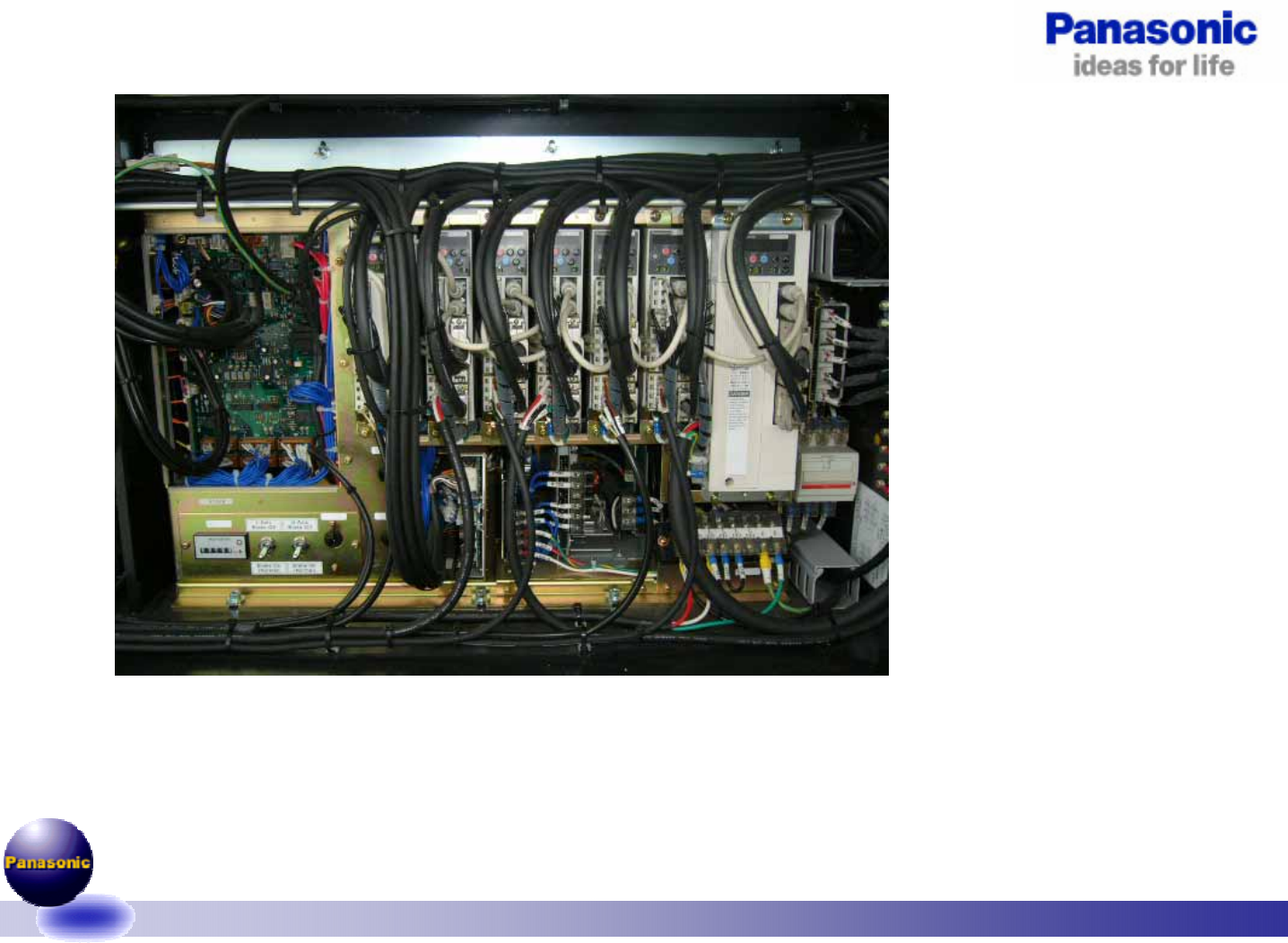

9，电气制御系统2（DRIVER UNIT）。
0.RL06A（SSR卡安全回路）
1.L-AXIS DRIVER
2.CY-AXIS DRIVER
3.CX-AXIS DRIVER
4.S-AXIS DRIVER
5.U-AXIS DRIVER
6.X-AXIS DRIVER
7.Y-AXIS DRIVER
