LEFT 极限的确认：
1.SERVO OFF，BREAK OFF
2.旋转皮带，使LEFT上升/下降
3.当正极限/负极限感应器OFF时，使BREAK ON
4.确认AXIS INFOR.中的值，11.5 ±0.1mm/1
±0.1mm
5. 若不良，调整原点感应器位置
HOLDER 极限的确认：
1.SERVO OFF，BREAK OFF
2.旋转皮带，使HOLDER上升/下降
3.当正极限/负极限感应器OFF时，使BREAK ON
4.确认AXIS INFOR.中的值，41.3 ±0.1mm/1 ±0.1mm
5. 若不良，调整原点感应器位置
注意：
1.先确认原点感应器
2.先执行LEFT部，后HOLDER部
3.调整时只能是感应器部，不可调
整挡片部
4.极限位置确认完毕后，必须将挡
片移出极限感应器；方可原点归复
5，LEFT/HOLDER极限SENSOR的确认。
V1.0-060818
16/19

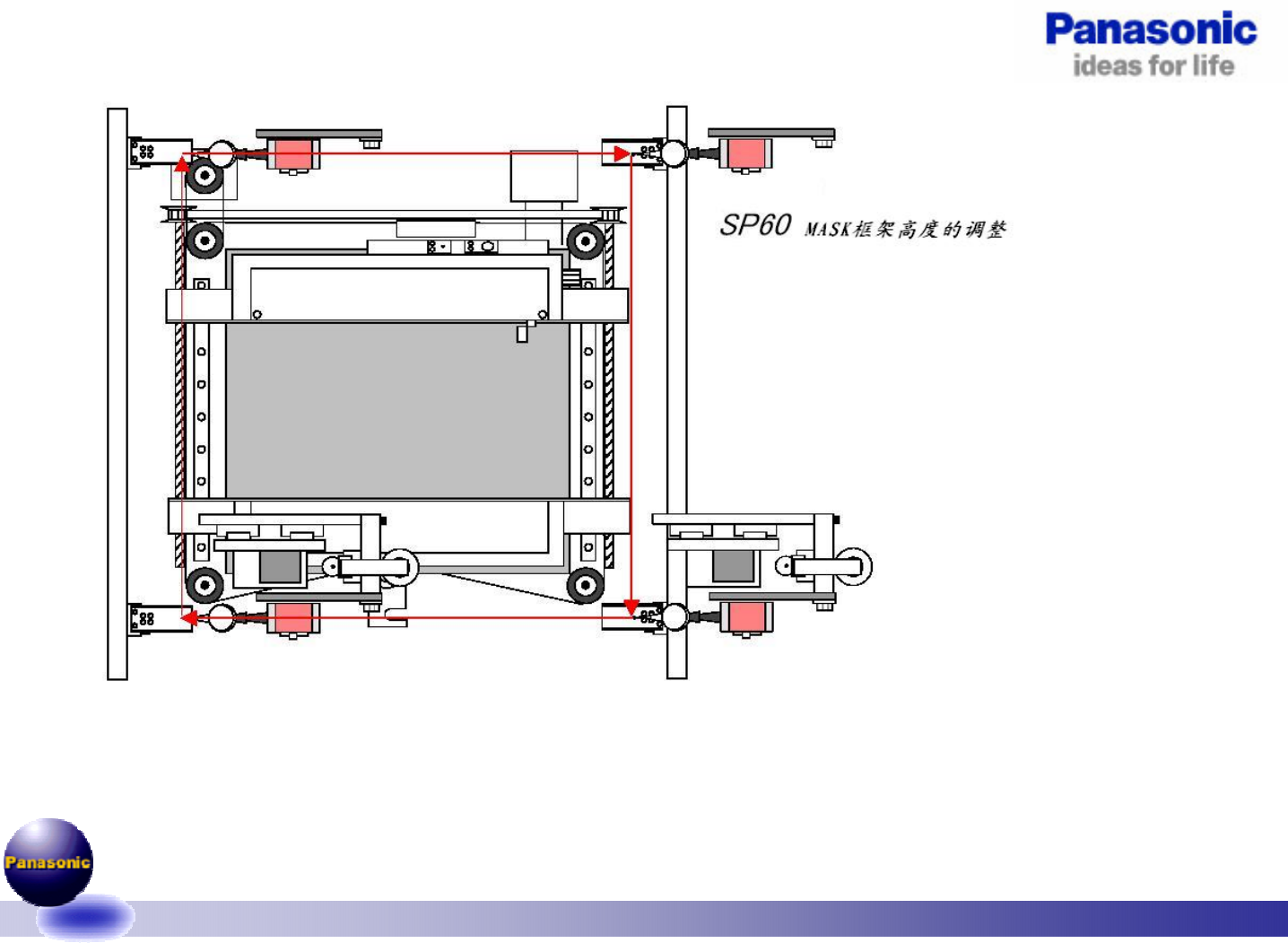

6，MASK框架高度的调整。
1.取出MASK固定气缸单元
2.将百分表至于相机单元
3.以MASK框架左前为基准，测量其他三处，规格
值：0 ±0.05mm
4. 若不良，调整MASK框架处的固定螺钉2粒
注意：
1.调整前侧固定块时，一定要将固定块紧靠定位
PIN
2.调整后侧固定块时，需将MASK固定气缸单元安
装固定后，方可调整
3.先确认前部固定块，再确认后部固定块
V1.0-060818
17/19
7，清洁单元高度的确认。
1.在OUTPUT画面中，将清洁单元升起
2.将百分表分别打至清洁单元和MASK框架
3.确认清洁单元高于MASK框架，规格值：0.5 ±0.1mm
4. 若不良，松开固定螺母，对调高度调整螺钉进行调整
5.确认清洁单元的平面度，规格值：0.2mm以内；若不良，再次调整高度调整螺钉
