- 9 -

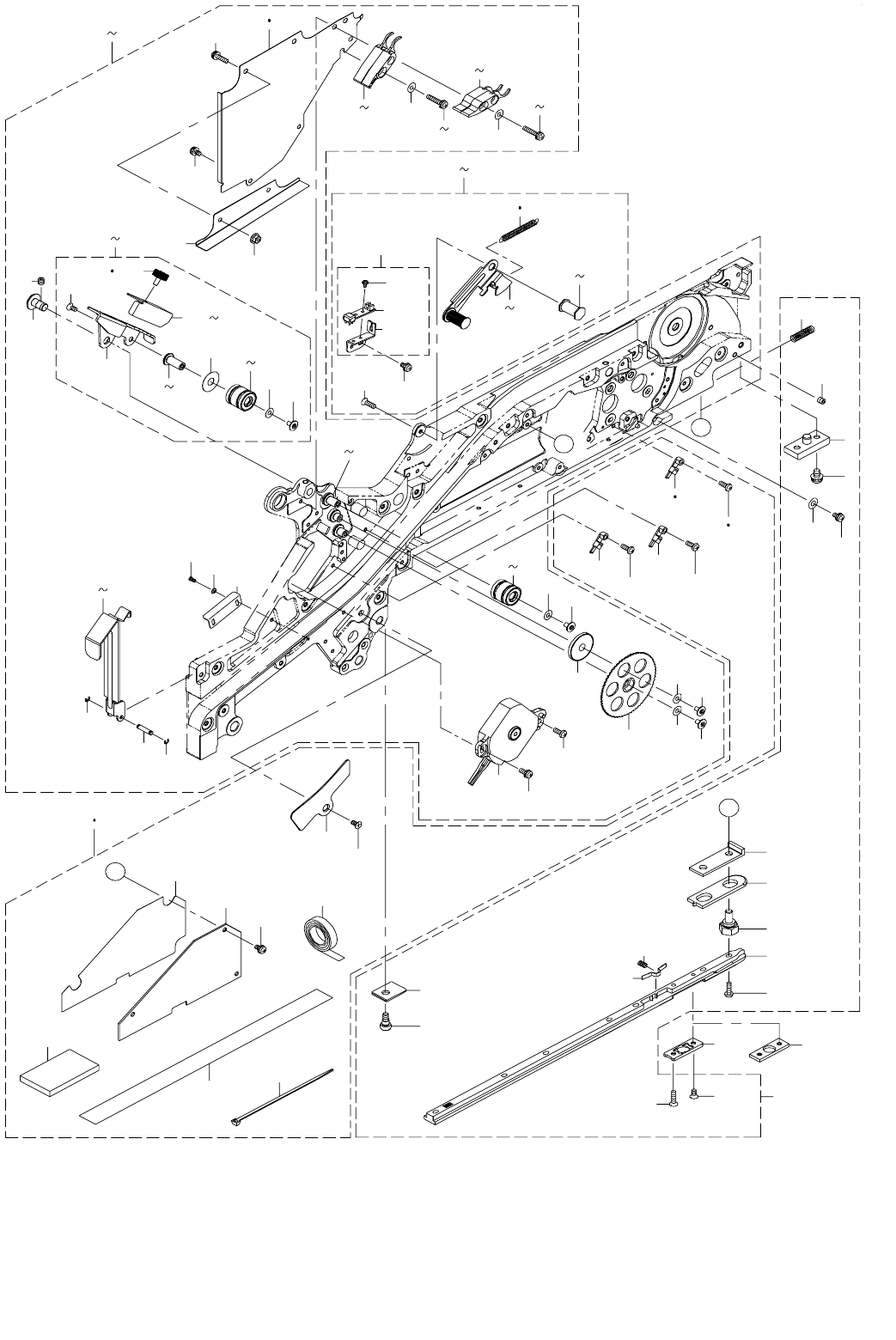

5. EF12FS/EF16FS/EF24FS (1)
3 4
1
2
5
6
7
7
8
9
10
11
24
26
21
16
22
19
20
27
29
12
14
18
17
15
62
63
32
33
35
36
37
34
39
38
40
42
43
43
44
47
45
45
46
48
49
50
53
57
51
54
55
52
41
56
60
61
64
65
82
73
74
75
76
A
A
83
85
86 88
30
31
B
B
77 79
70
72
58 59
89
90
67
69
81
80
76
23
91
93
104 105
100
102
97 99
A
103
66
94 96
- 10 -
NOTE(注記) #01....FOR EF12FS ＥＦ１２ＦＳ用
#02....FOR EF16FS ＥＦ１６ＦＳ用
#03....FOR EF24FS ＥＦ２４ＦＳ用
#04....OLD TYPE 旧タイプ
#05....NEW TYPE 新タイプ
#06....OLD TYPE(FOR EF12FS) 旧タイプ（ＥＦ １２ ＦＳ 用）
#07....NEW TYPE(FOR EF12FS) 新タイプ（ＥＦ １２ ＦＳ 用）
#08....OLD TYPE(FOR EF16FS) 旧タイプ（ＥＦ １６ ＦＳ 用）
#09....NEW TYPE(FOR EF16FS) 新タイプ（ＥＦ １６ ＦＳ 用）
#10....OLD TYPE(FOR EF24FS) 旧タイプ（ＥＦ ２４ ＦＳ 用）
#11....NEW TYPE(FOR EF24FS) 新タイプ（ＥＦ ２４ ＦＳ 用）
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#04
400-85429 EF12_MAIN_FRAME_UNIT
ＥＦ １２＿メインフレーム＿ユニット
1
2
#05
401-36025 EF12_MAIN_FRAME_UNIT_CD
ＥＦ １２＿メインフレーム＿ユニット＿ ＣＤ
1
3
#04
400-85340 MAIN_FRAME_12
メインフレーム＿１２
(1)
4
#05
401-34586 MAIN_FRAME_12_ADC
メインフレーム１２＿ ＡＤＣ
(1)
5
#04
400-85328 SPROCKET_SH_12
スプロケットシャフト＿１２
(1)
6
#05
401-34572 SPROCKET_SH_12_CD
スプロケットシャフト１２＿ ＣＤ
(1)
7 PS-0200102-KH SPRING PIN 2.0 X 10
スプリングピン ２．０ Ｘ １０
(2)
8 400-68240 PULL_GEAR_SH
プルギアシャフト
(1)
9 400-68241 PULL_INTERMEDIATE_SH
プルインターメディエイトシャフト
(1)
10 PS-0300142-KH SPRING PIN 0.3 X 14
スプリングピン ３ Ｘ １４
(1)
11 E6347-705-000 FASTENER PIN BX3
ファスナーピン ＢＸ ３
(1)
12
#01
400-85437 EF12_UPPER_COVER_UNIT
ＥＦ １２＿アッパーカバー＿ユニット
1
13
#02
400-85443 EF16_UPPER_COVER_UNIT
ＥＦ １６＿アッパーカバー＿ユニット
1
14
#03
400-85449 EF24_UPPER_COVER_UNIT
ＥＦ ２４＿アッパーカバー＿ユニット
1
15 400-90699 UPPER_COVER_HOOK_UNIT_12
アッパーカバー＿フック＿ユニット＿１２
(1)
16 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(1)
17 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ ３ Ｌ ＝５
(1)
18 400-68185 HOOK_STOPPER_COLLAR
フックストッパーカラ
(1)
19 400-90700 UPPER_COVER_HOOK_12_ASSY
アッパーカバー＿フック＿１２組
(1)
20 400-77527 HOOK_PIVOT_SH
フックピボットシャフト
(1)
21 400-68256 HOOK_SPRING
フックスプリング
(1)
22 400-68184 HOOK_SP_COVER
フックスプリングカバー
(1)
23 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝４
(1)
24
#01
400-85347 UPPER_COVER_SH_12
アッパーカバーシャフト＿１２
(1)
25
#02
400-85351 UPPER_COVER_SH_16
アッパーカバーシャフト＿１６
(1)
26
#03
400-85355 UPPER_COVER_SH_24
アッパーカバーシャフト＿２４
(1)
27
#01
400-90697 UPPER_COVER_12_ASM
アッパーカバー＿１２組
(1)
28
#02
400-90701 UPPER_COVER_16_ASM
アッパーカバー＿１６組
(1)
29
#03
400-90703 UPPER_COVER_24_ASM
アッパーカバー＿２４組
(1)
30
#04
400-85430 EF12_FEED_UNIT
ＥＦ １２＿フィード＿ユニット
1
31
#05
401-36026 EF12_FEED_UNIT_CD
ＥＦ １２＿フィード＿ユニット＿ ＣＤ
1
32 400-85421 FEED MOTOR ASM 12
フィード＿モーター組 １２
(1)
33 SL-4030881-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝８
(1)
34 400-85453 FEED_MAIN_GEAR_ASSY
フィード＿メインギヤ組
(1)
35 SM-4030801-SC SCREW M3 X 8
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(1)
36 400-85320 FEED_2ND_GEAR_BRKT_12
フィードセカンドギアブラケット＿１２
(1)
37 RE-0600000-K0 E-RING 6
Ｅ 形止め輪 ６
(1)
38 400-85323 BRKT_SCREW_12
ブラケットねじ＿１２
(1)
39 E8226-706-000 SCREW
シャッタ位置決め板ばね止めねじ
(1)
40 400-85324 FEED_3RD_GEAR_BRKT_12
フィードサードギアブラケット＿１２
(1)
41 400-85454 FEED_3RD_GEAR_ASSY
フィード＿サードギヤ組
(1)
42 400-85323 BRKT_SCREW_12
ブラケットねじ＿１２
(1)
43 400-85327 PP_SENSOR_WASHER_12
ＰＰ センサワッシャ＿１２
(2)
44 400-85341 PP_SLIT_PLATE_12
ＰＰ スリットプレート＿１２
(1)
45 E8226-706-000 SCREW
シャッタ位置決め板ばね止めねじ
(3)
46 400-85337 SLIT_PLATE_COVER_12
スリットプレートカバー＿１２
(1)
47 E8226-706-000 SCREW
シャッタ位置決め板ばね止めねじ
(1)
48 400-85336 COVER_PLATE_12
カバープレート＿１２
(1)
49 WP-0220300-SC WASHER
平座金
(2)
50 400-85419 SCREW M2X4
平小ねじＭ２Ｘ４（ＳＵＳ）
(2)
51 SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト
(2)
52 400-85455 FEED_ONE_SENSOR_ASSY
フィードワンセンサ組
(1)
53 400-85339 FEED_ONE_SENSOR_BR_12
フィードワンセンサブラケット＿１２
(1)
54 400-74097 PP SENS B PCB ASM
ＰＰ センサ Ｂ 基板組
(1)
55 400-77513 PP_SENSOR_COVER
ＰＰ センサーカバー
(1)
56 400-77512 PP_SENSOR_PLATE_NUT
ＰＰ センサープレートナット
(1)
57 SL-4020581-SC WASHER SCREW
座金付きなべ小ねじ
(2)
58
#04
400-85329 SPROCKET_LINER_WASHER_12
スプロケットリニアワッシャ＿１２
(1)
59
#05
401-34574 SPROCKET_LINER_WASHER_12_CD
スプロケットライナーワッシャ１２＿ ＣＤ
(1)
60
#04
400-85456 SPROCKET_WHEEL_ASSY
フスプロケットホイール組
(1)
61
#05
401-36028 SPROCKET_WHEEL_ASSY_CD
スプロケットホイール組＿ ＣＤ
(1)
62
#04
400-85334 SPROCKET_SH_SCREW_12
スプロケットシャフトねじ＿１２
(1)
63
#05
E1524-706-C00 STEP SCREW
レリースレバーガイド段ねじ
(1)
64
#04
400-85335 SPROCKET_SHIELD_PLATE_12
スプロケットシールドプレート＿１２
(1)
65
#05
401-34568 SPROCKET_SHIELD_PLATE_12_CD
スプロケットシールドプレート１２＿ ＣＤ
(1)
66
#05
401-34567 SPROCKET_SPRING_12_34
スプロケットスプリング１２＿３４
(1)
67
#06
400-85438 EF12_FEED_GUIDE_UNIT
ＥＦ １２＿フィードガイド＿ユニット
1
68
#08
400-85444 EF16_FEED_GUIDE_UNIT
ＥＦ １６＿フィードガイド＿ユニット
1
69
#10
400-85450 EF24_FEED_GUIDE_UNIT
ＥＦ ２４＿フィードガイド＿ユニット
1
70
#06
400-85459 FRONT_BLOCK_12_ASSY
フロントブロック＿１２組
(1)
71
#08
400-85460 FRONT_BLOCK_16_ASSY
フロントブロック＿１６組
(1)
72
#10
400-85461 FRONT_BLOCK_24_ASSY
フロントブロック＿２４組
(1)
73 401-01330 SPROCKET_PUSHER_12_OL
スプロケットプッシャ１２＿ ＯＬ
(2)
74 400-85389 SPROCKET_SPRING_12
スプロケット＿スプリング＿１２
(2)
75 400-85390 SPRING_GUIDE_SCREW_12
スプリングガイドねじ＿１２
(2)
76 400-85395 FRONT_BL_SPONGE_12
フロントブロックスポンジ＿１２
(2)
77
#01
400-85396 FRONT_BLOCK_12
フロントブロック＿１２
(1)
78
#02
400-85398 FRONT_BLOCK_16
フロントブロック＿１６
(1)
79
#03
400-85405 FRONT_BLOCK_24
フロントブロック＿２４
(1)
80 400-96862 UNDER_GUIDE_BR
アンダーガイドブラケット
(1)
81 SL-4030681-SC SCREW M3 L=6
座金付きねべ小ねじ Ｍ ３ Ｌ ＝６
(1)
82 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
83
#06
400-94646 TAPE_GUIDE_12
テープガイド１２
(1)
84
#08
400-94647 TAPE_GUIDE_16
テープガイド１６
(1)
85
#10
400-94658 TAPE_GUIDE_24
テープガイド２４
(1)
86
#06
SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(3)
87
#08
SL-4031091-SC SCREW M3 X 10
なべ小ねじセムス
(3)
88
#10
SL-4031891-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(3)
89
#02
E4007-706-000 EMBOSS_GUIDE_COLLAR
エンボスガイドカラー
(3)
90
#03
E5007-706-000 EMBOSS_GUIDE_COLLAR_24
エンボスガイドカラー２４
(3)
91
#07
401-36035 EF12_FEED_GUIDE_UNIT_CD
ＥＦ １２＿フィードガイド＿ユニット＿ ＣＤ
1
92
#09
401-36038 EF16_FEED_GUIDE_UNIT_CD
ＥＦ １６＿フィードガイド＿ユニット＿ ＣＤ
1
93
#11
401-36041 EF24_FEED_GUIDE_UNIT_CD
ＥＦ ２４＿フィードガイド＿ユニット＿ ＣＤ
1
94
#07
401-34569 FRONT_BLOCK_12_PLA
フロントブロック１２＿ ＰＬＡ
(1)
95
#09
401-34570 FRONT_BLOCK_16_PLA
フロントブロック１６＿ ＰＬＡ
(1)
96
#11
401-34571 FRONT_BLOCK_24_PLA
フロントブロック２４＿ ＰＬＡ
(1)
97
#07
401-34575 TAPE_GUIDE_12_CD
テープガイド１２＿ ＣＤ
(1)
98
#09
401-34576 TAPE_GUIDE_16_CD
テープガイド１６＿ ＣＤ
(1)
99
#11
401-34577 TAPE_GUIDE_24_CD
テープガイド２４＿ ＣＤ
(1)
100
#07
E8226-706-000 SCREW
シャッタ位置決め板ばね止めねじ
(3)
101
#09
E4008-706-000 EMBOSS GUIDE GRUB SCREW
エンボスガイド止めねじ
(3)
102
#11
E5009-706-000 SCREW
フロントブラケット止めねじ
(3)
103 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
104
#02
E4007-706-000 EMBOSS_GUIDE_COLLAR
エンボスガイドカラー
(3)
105
#03
E5007-706-000 EMBOSS_GUIDE_COLLAR_24
エンボスガイドカラー２４
(3)
- 11 -

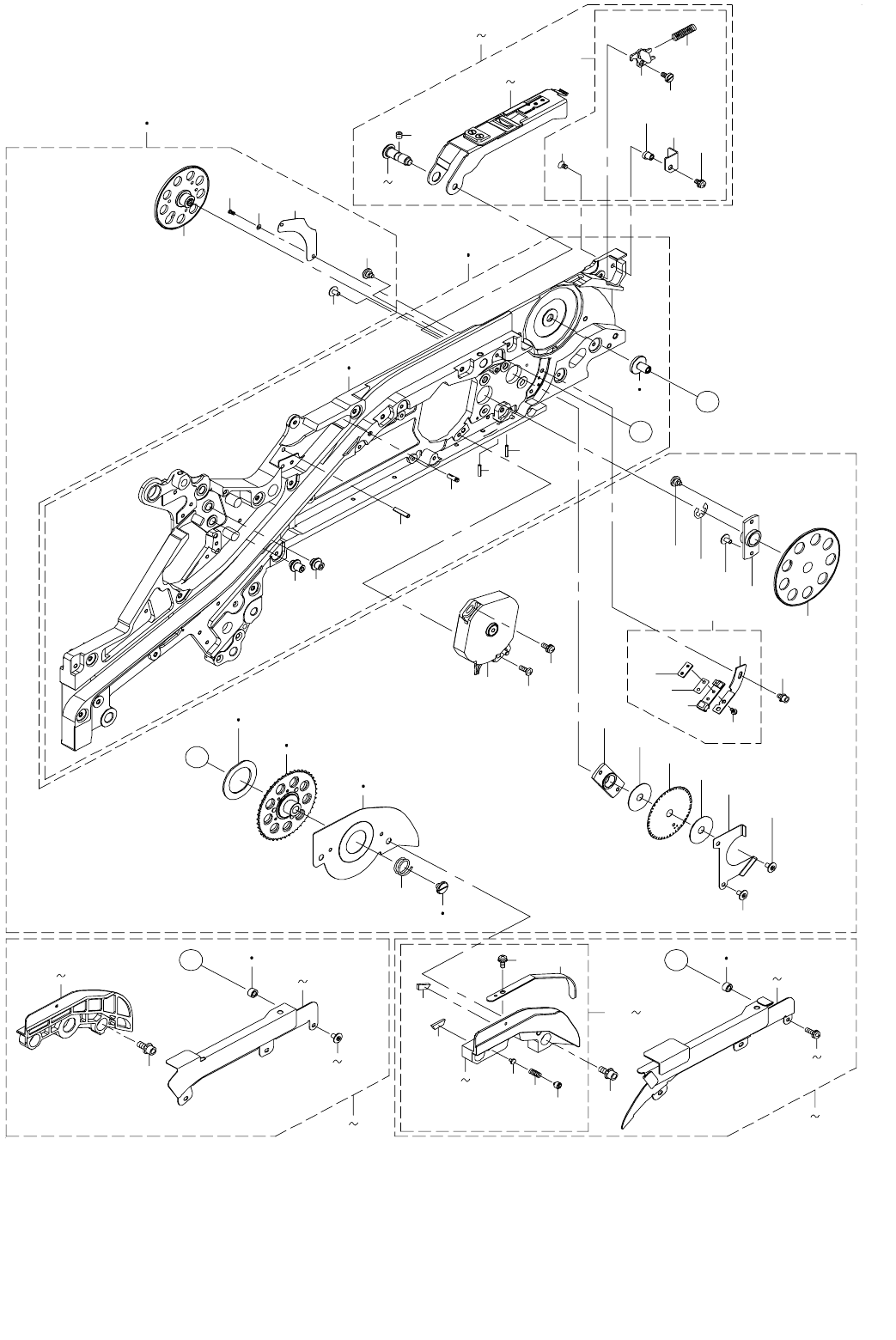

6. EF12FS/EF16FS/EF24FS (2)
2
3
5
6
7
8
11
12
13
19
15
16
17
18
109
99
100
101
98
102
A
10
9
4
14
26
92
91
20
25
31
32
28
30
27
52
33
35
29
53
41
43
38
40
44 46
84
83
84
65
85
73
79
80
72
54
55
78
69
71
74
62
64
86
51
61
50
82
81
56
60
118
119
120
121
118
118
124
112
103
105
96
97
37
36
93
95
90
90
116
117
122
114
123
113
115
B
B
110
111
120
120
A
1
47
49
87 89
66 68
75
77
106
108
125
