ETF8-56S-Rev06PDFA.pdf - 第8页

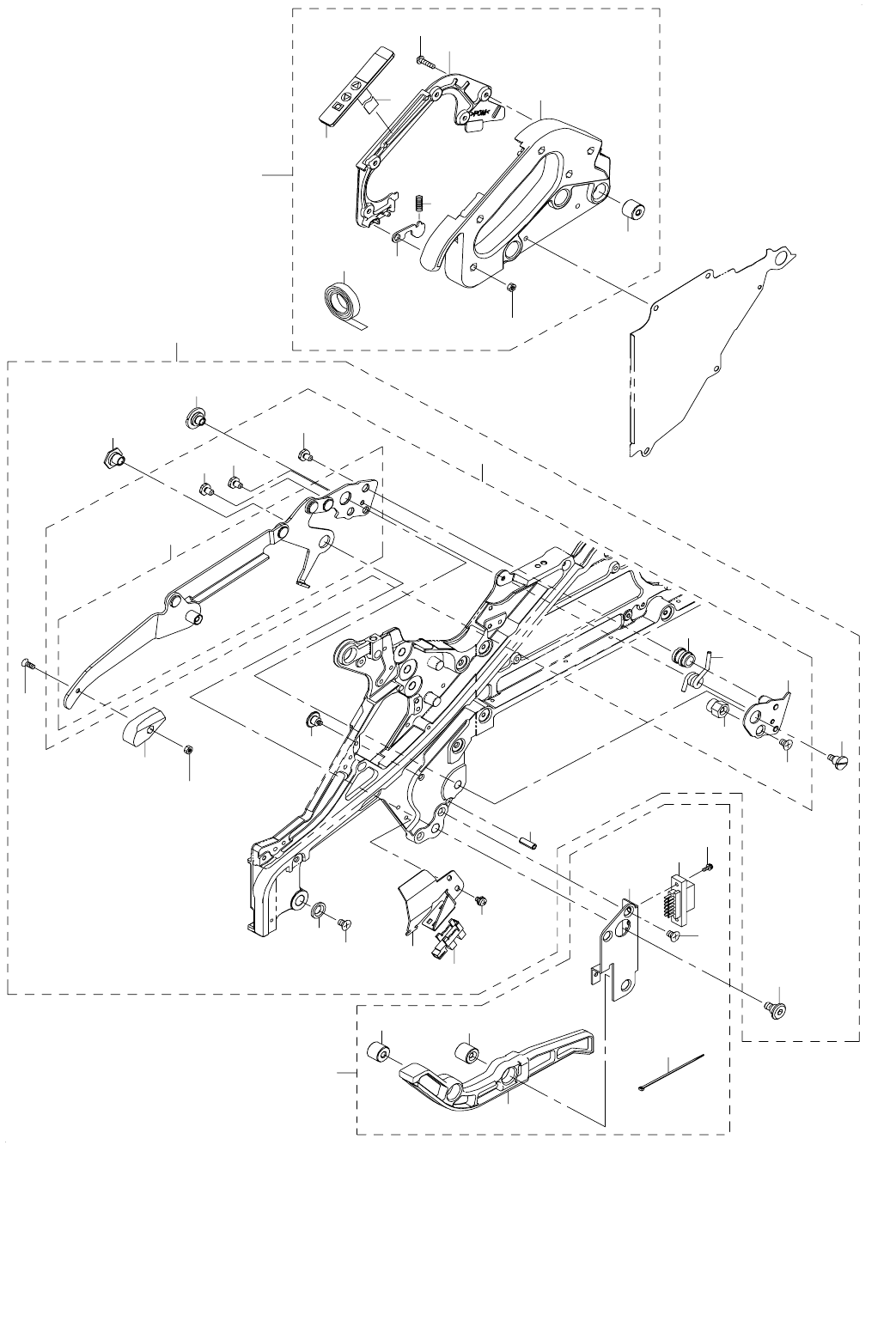

- 5 - 3. EF02HS/EF08HS (3) 2 3 4 6 8 10 5 9 11 7 14 15 17 18 20 21 22 23 19 24 28 27 25 29 30 31 32 33 35 34 36 39 40 42 44 43 45 16 13 1 37 26 38 12 41
- 4 -
NOTE( 注記 ) #01....FOR EF02HS(IS),EF08HS(IS) ＥＦ ０２ ＨＳ（ＩＳ），ＥＦ ０８ ＨＳ（ＩＳ）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-82692 FRONT_RAIL_UNIT
フロントレールユニット
1
2 400-82693 FRONT_LINER_BLOCK_ASSY
フロントライナーブロック組
(1)
3 SL-4040881-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
4 SM-8040412-TP SET SCREW M4 L=4
止めねじ
(2)
5 400-77520 Y_STOPPER_PLATE
ワイストッパープレート
(1)
6 400-77519 PLUNGER_PLATE
プランジャープレート
(1)
7 400-77516 PLUNGER_STUD
プランジャースタッド
(2)
8 400-68180 PLUNGER_GUIDE_SPRING
プランジャーガイドスプリング
(1)
9 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(1)
10 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(1)
11 400-77518 SLIDE_RAIL
スライドレール
(1)
12 400-77521 X_GUIDE_PRESSURE
エックスガイドプレッシャー
(1)
13 400-77522 X_SUPPLEMENTAL_SP
エックスサプリメンタルスプリング
(1)
14 400-68255 REAR_LINER_PLATE
リアライナープレート
(1)
15 400-68191 X_GUIDE_PIN_REAR
エックスガイドピンリア
(1)
16 SM-3031052-TN SCREW M3 L=10
丸ねじ Ｍ ３ Ｌ ＝１０
(7)
17 ST-1030651-SN TAPPING SCREW D=3 L=6
タッピンねじ Ｄ ＝３ Ｌ ＝６
(1)
18 SM-1031201-SC SCREW M3X0.5 L=12
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１２
(1)
19 400-78576 RAIL_CAP
レールキャップ
1
20
#01
400-73828 TAG INSERT(E) KIT
タグインサート（Ｅ）キット
1
21 401-44088 2 MOTORS_R PCB ASM
２モータ＿ Ｒ 基板組
1
22 400-74121 INSULATING SHEET
絶縁シート
1
23 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
3
24 400-82694 PULL_UNIT
プルユニット
1
25 SL-4030881-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝８
(1)
26 SM-4030801-SC SCREW M3 X 8
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(1)
27 401-12706 PULL_MAIN_GEAR_ASSY_CD
プルメインギア組 ＣＤ
(1)
28 WP-0320501-UZ WASHER
平座金
(1)
29 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
30 400-68671 PULL_INTERMEDIATE_GEAR
プルインターメディエイトギア
(1)
31 WP-0320501-UZ WASHER
平座金
(1)
32 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
33 400-68243 PULL_GEAR
プルギア
(1)
34 WP-0320501-UZ WASHER
平座金
(1)
35 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
36 401-23085 LH_OUTER_CHAMBER_PLATE
左アウターチャンバープレート
(1)
37 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(2)
38 400-68235 DRIVE_GEAR_BLOCK
ドライブギアブロック
(1)
39 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(1)
40 400-68233 IDLER_GEAR_BLOCK
アイドラ−ギアブロック
(1)
41 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(2)
42 401-23084 RH_OUTER_CHAMBER_PLATE
右アウターチャンバープレート
(1)
43 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(2)
44 400-68902 PULL MOTOR ASM
プルモータ組
(1)
45 SL-4031291-SC SCREW M3X12
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１２
(3)
46 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(2)
47 NM-6030002-SC NUT M3X0.5 TYPE2
六角ナット Ｍ ３ Ｘ ０．５ ２種
(2)
48 400-77543 PULL_COVER_CUSHION
プルカバークッション
(1)
49 400-77540 CHAMBER_LID
チャンバーリッド
(1)
50 400-81633 C_LID_SH
Ｃ＿ＬＩＤ＿ＳＨ
(1)
51 RE-0200000-K0 E-RING
Ｅ 形止め輪 ２
(2)
52 400-82696 PULL_IDLER_ARM_8S_ASSY
プルアイドラアーム８ Ｓ 組
(1)
53 400-77539 PULL_IDLER_ARM
プルアイドラーアーム
(1)
54 401-12496 PULL_IDLER_GEAR_H
プルアイドラ−ギアシャフト
(1)
55 400-68243 PULL_GEAR
プルギア
(1)
56 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ ３ Ｌ ＝５
(1)
57 400-68232 PULL_IDLER_ARM_SH
プルアイドラ−アームシャフト
(1)
58 400-77541 PULL_IDLER_ARM_SPRING
プルアイドラーアームスプリング
(1)
59 400-77545 PULL_GEAR_COVER
プルギアカバー
(1)
60 SM-8040412-TP SET SCREW M4 L=4
止めねじ
(1)
61 400-91177 LONG_KNURLED_HEAD_SCREW
ローレットねじ
(1)
62 HX-0015100-00 CLIP WITH CLAMP
結束バンド
(2)
63 400-82697 TENSIONER_ASSY
テンショナー組
(1)
64 400-84399 TENSIONER_ARM_ASSY
テンショナーアーム組
(1)
65 400-84400 GUIDE_ROLLER_ASSY
ガイドローラ組
(1)
66 SM-1030801-SC SCREW M3 L=8
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(1)
67 400-77535 TENSIONER_SPRING
テンショナ−スプリング
(1)
68 400-82698 TENSIONESENOR_SUB_ASSY
テンショナーサブ組
(1)
69 400-77532 TENSIONER_SENSOR_BRKT
テンショナ−センサーブラケット
(1)
70 400-55018 TENSIONER SENS PCB ASM
テンショナ−センサー基板組
(1)
71 401-02832 WILCO_F_0205N_D
ウィルコセットなべ小ねじ Ｆ −０２０５Ｎ−Ｄ
(2)
72 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(1)
- 5 -
3. EF02HS/EF08HS (3)
2
3
4
6
8
10
5
9
11
7
14
15
17
18
20
21
22
23
19
24
28
27
25
29
30
31
32
33
35
34
36
39
40
42
44
43
45
16
13
1
37
26
38
12
41
- 6 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-82699 GRIP_UNIT
グリップユニット
1
2 400-69647 GRIP
グリップ
(1)
3 400-77542 LATCH_SPRING
ラッチスプリング
(1)
4 400-68237 LATCH_PLATE
ラッチプレート
(1)
5 400-72388 SW PANEL
スイッチパネル
(1)
6 400-74123 FFC
ＦＦＣ
(1)
7 400-95428 SINGLE SIDE ADHESION TAPE50
シングルサイドアディッションテープ５０
(0.085)
8 400-69649 PANEL_COVER
パネルカバー
(1)
9 NM-6030002-SC NUT M3X0.5 TYPE2
六角ナット Ｍ３Ｘ０．５ ２種
(5)
10 SM-4031201-SC SCREW M3 X 12
なべ小ねじ Ｍ３Ｘ０．５ Ｌ ＝１２
(5)
11 400-68223 COVER_STUD_M
カバースタッド Ｍ
(3)
12 400-82700 CLAMP_UNIT
クランプユニット
1
13 400-82701 CLAMP_LEVER_ASSY
クランプレバー組
(1)
14 400-69663 LOCK_BUSHING
ロックブッシング
(1)
15 400-77500 LOCK_STOPPER_BOLT
ロックストッパーボルト
(1)
16 400-69662 LOCK_SPRING
ロックスプリング
(1)
17 400-77500 LOCK_STOPPER_BOLT
ロックストッパーボルト
(1)
18 400-69659 LOCK_SP_STOPPER
ロックスプリングストッパー
(1)
19 400-77500 LOCK_STOPPER_BOLT
ロックストッパーボルト
(1)
20 SM-1040601-SC SCREW M4X0.7 L=6
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(1)
21 400-84401 LOCK_PLATE_R_ASSY
ロックプレート Ｒ 組
(1)
22 400-84402 LOCK_RELEASE_LEVER_ASSY
ロックリリースレバー組
(1)
23 400-68203 CLAMP_SH_F
クランプシャフト Ｆ
(1)
24 400-77492 CLAMP_SH_M
クランプシャフト Ｍ
(1)
25 400-77497 ARM_LINK_PIVOT_SH_F
アームリンクピボットシャフト Ｆ
(1)
26 400-77496 ARM_LINK_PIVOT_SH_M
アームリンクピボットシャフト Ｍ
(1)
27 400-68667 LOCK_LEVER_FLANGE
ロックレバーフランジ
(1)
28 SM-1040601-SC SCREW M4X0.7 L=6
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(1)
29 400-68213 LEVER_CAP
レバーキャップ
(1)
30 SM-1030801-SC SCREW M3 L=8
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝８
(1)
31 NM-6030002-SC NUT M3X0.5 TYPE2
六角ナット Ｍ３Ｘ０．５ ２種
(1)
32 400-77499 ARM_LINK_GUIDE_SH
アームリンクガイドシャフト
(1)
33 PS-0400122-KP SPRING PIN
スプリングピン
(1)
34 400-77498 CLAMP_SENSOR_BRKT
クランプセンサーブラケット
(1)
35 HD-0027700-00 SENSOR
センサー
(1)
36 SL-4030591-SC SCREW M3 L=5
座金付きなべ小ねじ Ｍ ３ Ｌ ＝５
(2)
37 400-82702 RIAR_RAIL_UNIT
リアレールユニット
1
38 400-77517 MAIN_CONNECTOR_BRKT
メインコネクタブラケット
(1)
39 SM-1040601-SC SCREW M4X0.7 L=6
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
40 400-68993 INPUT WIRE ASM
インプットワイヤ組
(1)
41 SL-4020691-SC SCREW M2 L=6
座金付きなべ小ねじ Ｍ ２ Ｌ ＝６
(2)
42 EA-9500B00-00 CLIP CV-70S
結束バンド ６０
(4)
43 400-68195 BOTTOM_GUIDE_BLOCK
ボトムガイドブロック
(1)
44 400-68251 COVER_STUD_S
カバースタッド Ｓ
(1)
45 400-68223 COVER_STUD_M
カバースタッド Ｍ
(1)
