- 13 -

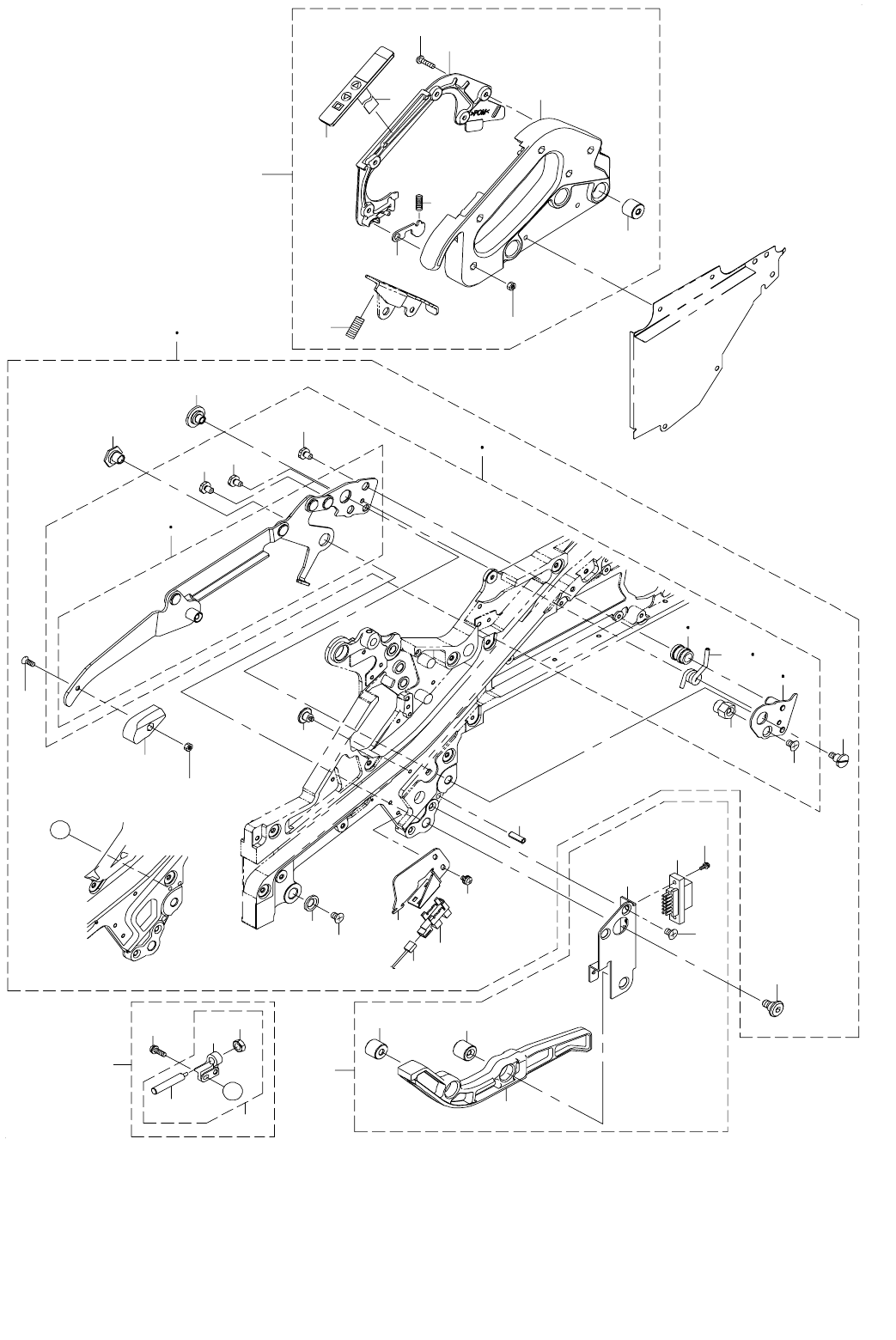

7. EF12FS/EF16FS/EF24FS (3)
2
3
4
6
8
10
5
9
11
16
17
18
21
22
24
25
26
27
28
38
23
39
43
42
40
29
30
31
32
33
35
34
36
45
46
50
49
48
19
20
14 15
1
44
41
51
12
13
7
37
47
52
A
53
57
56
54
55
A
- 14 -
NOTE( 注記 ) #01....OLD TYPE 旧タイプ
#02....NEW TYPE 新タイプ
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-85432 EF12_GRIP_UNIT
ＥＦ １２＿グリップ＿ユニット
1
2 400-69647 GRIP
グリップ
(1)
3 400-96859 LATCH_SPRING_12
ラッチスプリング＿１２
(1)
4 400-68237 LATCH_PLATE
ラッチプレート
(1)
5 400-72388 SW PANEL
スイッチパネル
(1)
6 400-74123 FFC
ＦＦＣ
(1)
7 400-85356 PULL_IDLER_ARM_SPRING_12
プルアイドラアームスプリング＿１２
(1)
8 400-69649 PANEL_COVER
パネルカバー
(1)
9 NM-6030002-SC NUT M3X0.5 TYPE2
六角ナット Ｍ３Ｘ０．５ ２種
(5)
10 SM-4031201-SC SCREW M3 X 12
なべ小ねじ Ｍ３Ｘ０．５ Ｌ ＝１２
(5)
11 400-68223 COVER_STUD_M
カバースタッド Ｍ
(3)
12
#01
400-85431 EF12_CLAMP_UNIT
ＥＦ １２＿クランプ＿ユニット
1
13
#02
401-36029 EF12_CLAMP_UNIT
ＥＦ １２＿クランプ＿ユニット
1
14
#01
400-85457 EF12_CLAMP_LEVER_ASSY
ＥＦ １２＿クランプ＿レバー組
(1)
15
#02
401-36030 EF12_CLAMP_LEVER_ASSY_P
ＥＦ １２＿クランプ＿レバー組＿ Ｐ
(1)
16
#01
400-69663 LOCK_BUSHING
ロックブッシング
(1)
17
#02
401-25829 LOCK_BUSHING
ロックブッシング
(1)
18 400-77500 LOCK_STOPPER_BOLT
ロックストッパーボルト
(1)
19
#01
400-69662 LOCK_SPRING
ロックスプリング
(1)
20
#02
401-25828 LOCK_SPRING_32
ロックスプリング＿３２
(1)
21 400-77500 LOCK_STOPPER_BOLT
ロックストッパーボルト
(1)
22 400-69659 LOCK_SP_STOPPER
ロックスプリングストッパー
(1)
23 400-77500 LOCK_STOPPER_BOLT
ロックストッパーボルト
(1)
24 SM-1040601-SC SCREW M4X0.7 L=6
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(1)
25
#01
400-84401 LOCK_PLATE_R_ASSY
ロックプレート Ｒ 組
(1)
26
#02
401-36032 LOCK_PLATE_R_ASSY_P
ロックプレート Ｒ 組＿ Ｐ
(1)
27
#01
400-85458 LOCK_RELEASE_LEVER_ASSY_12
ロックリリースレバー組＿１２
(1)
28
#02
401-36031 LOCK_RELEASE_LEVER_ASSY_12_P
ロックリリースレバー組１２＿ Ｐ
(1)
29 400-68213 LEVER_CAP
レバーキャップ
(1)
30 SM-1030801-SN SCREW M3X0.5 L=8
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝８
(1)
31 NM-6030002-SC NUT M3X0.5 TYPE2
六角ナット Ｍ３Ｘ０．５ ２種
(1)
32 400-77499 ARM_LINK_GUIDE_SH
アームリンクガイドシャフト
(1)
33 PS-0400122-KP SPRING PIN
スプリングピン
(1)
34 400-85411 CLAMP_SENSOR_BRKT_12
クランプセンサブラケット＿１２
(1)
35 HD-0027700-00 SENSOR
センサー
(1)
36 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(2)
37 400-68992 LOCK SENS WIRE ASM
ロックセンサワイヤ組
(1)
38 400-68203 CLAMP_SH_F
クランプシャフト Ｆ
(1)
39 400-77492 CLAMP_SH_M
クランプシャフト Ｍ
(1)
40 400-77497 ARM_LINK_PIVOT_SH_F
アームリンクピボットシャフト Ｆ
(1)
41 400-77496 ARM_LINK_PIVOT_SH_M
アームリンクピボットシャフト Ｍ
(1)
42 400-68667 LOCK_LEVER_FLANGE
ロックレバーフランジ
(1)
43 SM-1040601-SC SCREW M4X0.7 L=6
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(1)
44 400-85434 EF12_RIAR_RAIL_UNIT
ＥＦ １２＿リアレール＿ユニット
1
45 SM-1040601-SC SCREW M4X0.7 L=6
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
46 400-68993 INPUT WIRE ASM
インプットワイヤ組
(1)
47 SL-4020691-SC SCREW M2 L=6
座金付きなべ小ねじ Ｍ ２ Ｌ ＝６
(2)
48 400-68223 COVER_STUD_M
カバースタッド Ｍ
(1)
49 400-68195 BOTTOM_GUIDE_BLOCK
ボトムガイドブロック
(1)
50 400-68251 COVER_STUD_S
カバースタッド Ｓ
(1)
51 400-77517 MAIN_CONNECTOR_BRKT
メインコネクタブラケット
(1)
52
#02
401-35973 PLUNGER_UNIT
プランジャユニット
1
53 401-35974 PLUNGER_ASSY
プランジャ組
(1)
54 401-25826 PLUNGER_BLOCK_ADC
プランジャブロック＿ ＡＤＣ
(1)
55 401-25827 SPRING_PLUNGER
スプリングプランジャ
(1)
56 NM-6050003-SC NUT M5X0.8
六角ナット Ｍ５Ｘ０．８ ３種
(1)
57 SL-4031081-SC SCREW M3 X 10
なべねじセムス Ｍ ３ Ｌ ＝１０
(1)
- 15 -

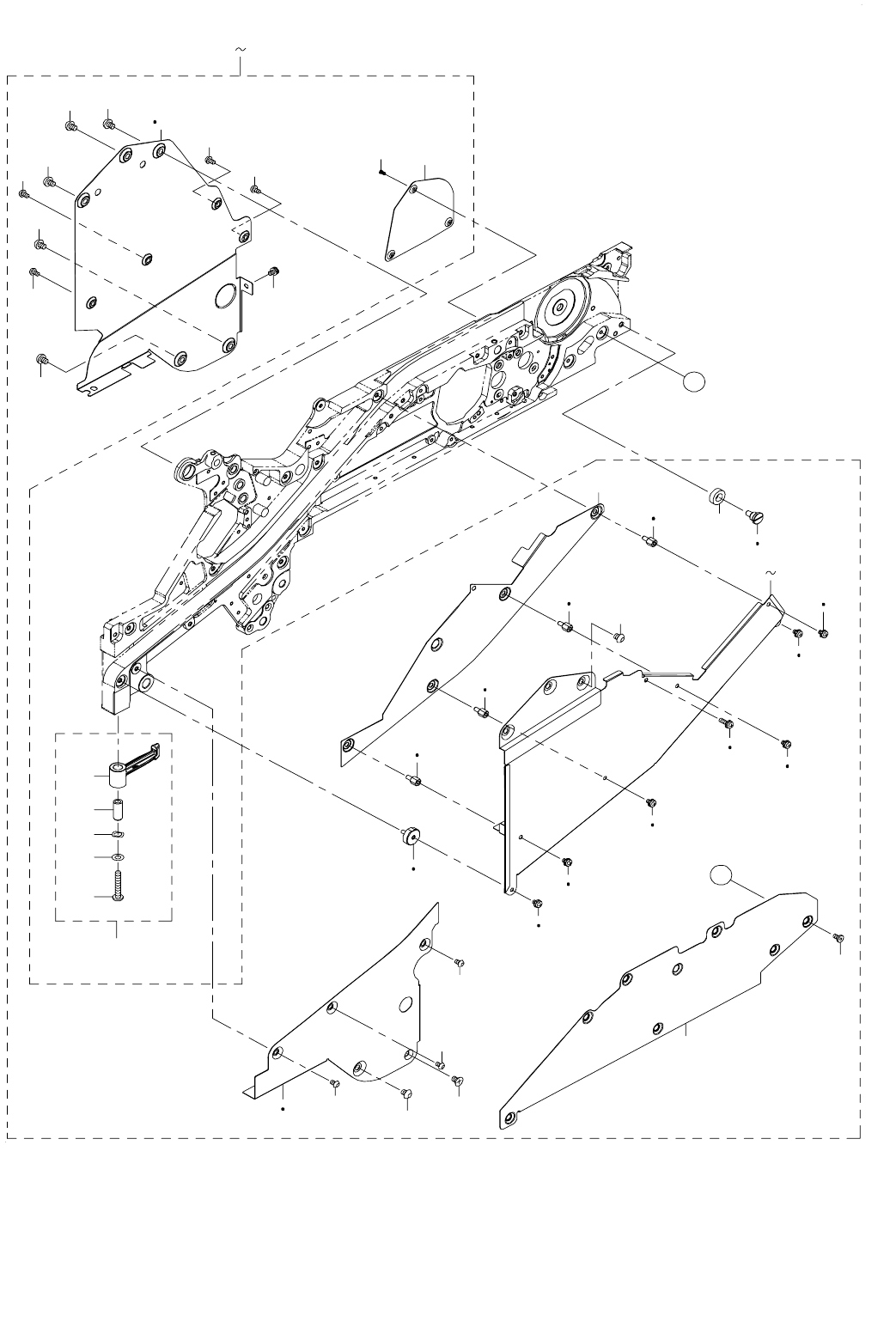

8. EF12FS/EF16FS/EF24FS (4)
25
1
6
12
32
11
11
11
12
12
12
12
40
39
42
33
41
38
43
9
10
11
24
34
35
7
8
36
37
13
16
26
27
26
27
26
27
26
27
26
27
26 27
28
A
A
20
21
35
18 19
18
19
18
19
18
19
17
29 30
31
22
23
35
