- 17 -

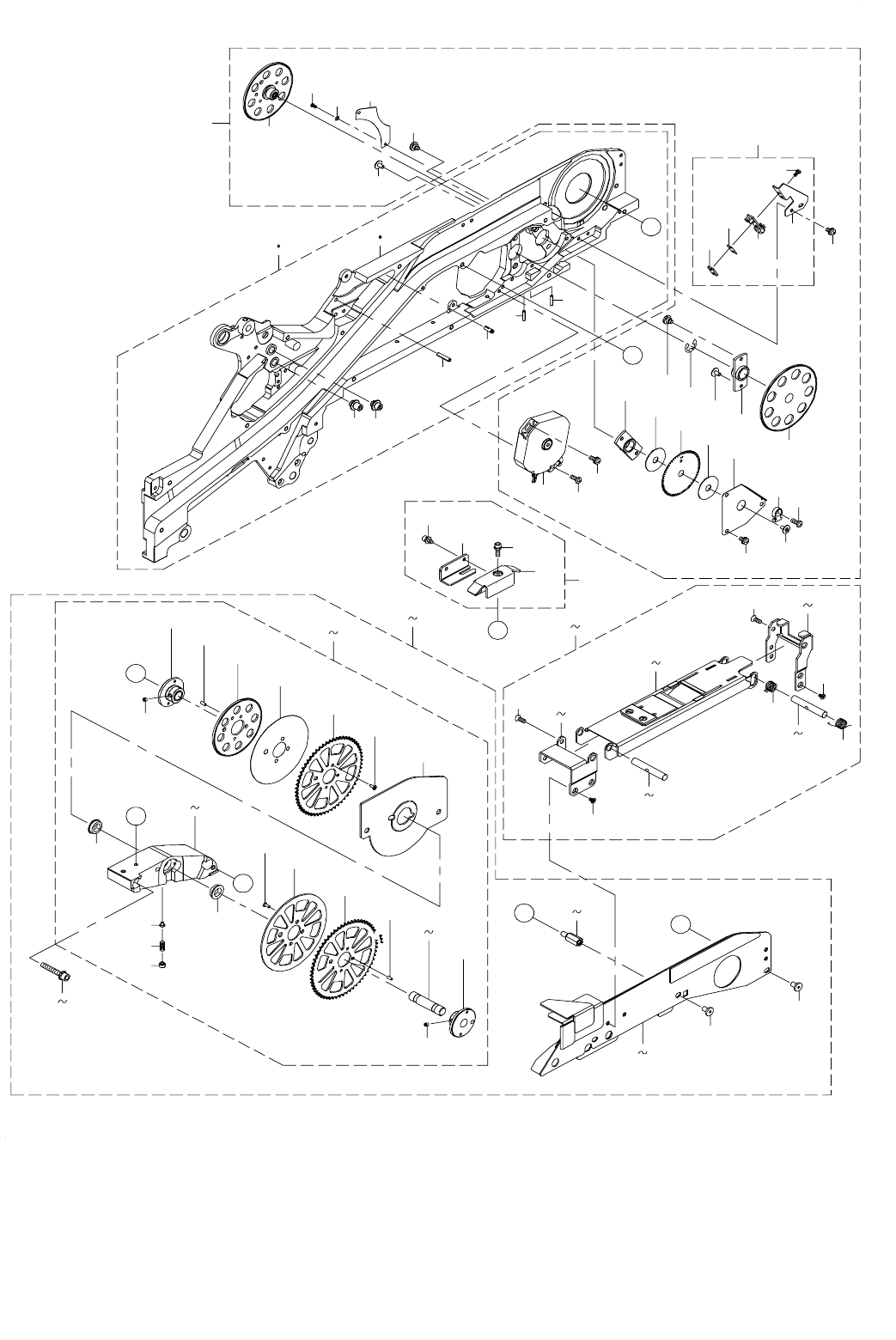

9. EF32FS/EF44FS/EF56FS (1)
1 2
6
7
8
9
54
55
57
33
35
37
37
38
36
39
40
44
45
46
34
5
5
3
4
16
18
13
15
28
29
13
15
22
22
19
21
23
24
26
10
12
41
42
43
53
49
56
59
31
32
58
47
84
86
87
66
67
68
69
70
71
72
74
75
77
78
79
80
80
81
82
83
A
48
51
50
52
94
96
97
101
100
99
102
98
A
78
91
93
97
88
90
63 65
B
B
C
C
60
62
30
D
D
27
85
85
- 18 -
NOTE(注記) #01....FOR EF32FS ＥＦ３２ＦＳ用
#02....FOR EF44FS ＥＦ４４ＦＳ用
#03....FOR EF56FS ＥＦ５６ＦＳ用
#04....OLD TYPE 旧タイプ
#05....NEW TYPE 新タイプ
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#04
400-91578 EF32_MAIN_FRAME_UNIT
ＥＦ ３２＿メインフレーム＿ユニット
1
2
#05
401-36044 EF32_MAIN_FRAME_UNIT_CD
ＥＦ ３２＿メインフレーム＿ユニット＿ ＣＤ
1
3
#04
400-91584 MAIN_FRAME_32
メインフレーム＿３２
(1)
4
#05
401-34587 MAIN_FRAME_32_ADC
メインフレーム３２＿ ＡＤＣ
(1)
5 PS-0200082-KH SPRING PIN
スプリングピン
(2)
6 400-68240 PULL_GEAR_SH
プルギアシャフト
(1)
7 400-68241 PULL_INTERMEDIATE_SH
プルインターメディエイトシャフト
(1)
8 PS-0300142-KH SPRING PIN 0.3 X 14
スプリングピン ３ Ｘ １４
(1)
9 E6347-705-000 FASTENER PIN BX3
ファスナーピン ＢＸ ３
(1)
10
#01
400-91564 EF32_UPPER_COVER_UNIT
ＥＦ ３２＿アッパーカバー＿ユニット
1
11
#02
400-91569 EF44_UPPER_COVER_UNIT
ＥＦ ４４＿アッパーカバー＿ユニット
1
12
#03
400-91574 EF56_UPPER_COVER_UNIT
ＥＦ ５６＿アッパーカバー＿ユニット
1
13
#01
400-91621 UPPER_COVER_SH_32
アッパーカバーシャフト＿３２
(2)
14
#02
400-91632 UPPER_COVER_SH_44
アッパーカバーシャフト＿４４
(2)
15
#03
400-91641 UPPER_COVER_SH_56
アッパーカバーシャフト＿５６
(2)
16
#01
400-91620 EF32_UPPER_COVER_ASSY
ＥＦ ３２＿アッパーカバー組
(1)
17
#02
400-91631 EF44_UPPER_COVER_ASSY
ＥＦ ４４＿アッパーカバー組
(1)
18
#03
400-91640 EF56_UPPER_COVER_ASSY
ＥＦ ５６＿アッパーカバー組
(1)
19
#01
400-91624 UPPER_COVER_BRKT_F_32
アッパーカバーブラケット＿ Ｆ ＿３２
(1)
20
#02
400-91633 UPPER_COVER_BRKT_F_44
アッパーカバーブラケット＿ Ｆ ＿４４
(1)
21
#03
400-91642 UPPER_COVER_BRKT_F_56
アッパーカバーブラケット＿ Ｆ ＿５６
(1)
22 SM-1030801-SC SCREW M3 L=8
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(2)
23 400-55256 SCREW M3X5 MEC
メックねじ Ｍ３Ｘ５
(4)
24
#01
400-91625 UPPER_COVER_BRKT_32
アッパーカバーブラケット＿３２
(1)
25
#02
400-91634 UPPER_COVER_BRKT_44
アッパーカバーブラケット＿４４
(1)
26
#03
400-91643 UPPER_COVER_BRKT_56
アッパーカバーブラケット＿５６
(1)
27 400-55256 SCREW M3X5 MEC
メックねじ Ｍ３Ｘ５
(4)
28 400-91622 UPPER_COVER_SP_L_32
アッパーカバースプリング＿ Ｌ ＿３２
(1)
29 400-91623 UPPER_COVER_SP_R_32
アッパーカバースプリング＿ Ｒ ＿３２
(1)
30 400-91579 EF32_FEED_UNIT
ＥＦ ３２＿フィード＿ユニット
1
31 400-85323 BRKT_SCREW_12
ブラケットねじ＿１２
(1)
32 E8226-706-000 SCREW
シャッタ位置決め板ばね止めねじ
(1)
33 400-85324 FEED_3RD_GEAR_BRKT_12
フィードサードギアブラケット＿１２
(1)
34 400-91586 FEED_3RD_GEAR_ASSY_32
フィード＿サードギヤ組３２
(1)
35 400-85323 BRKT_SCREW_12
ブラケットねじ＿１２
(1)
36 E8226-706-000 SCREW
シャッタ位置決め板ばね止めねじ
(1)
37 400-85327 PP_SENSOR_WASHER_12
ＰＰ センサワッシャ＿１２
(2)
38 400-91587 PP_SLIT_PLATE_32
ＰＰ スリットプレート＿３２
(1)
39 E8226-706-000 SCREW
シャッタ位置決め板ばね止めねじ
(1)
40 400-91588 SLIT_PLATE_COVER_32
スリットプレートカバー＿３２
(1)
41 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(2)
42 HX-0056700-00 TIE MOUNT
タイマウント
(1)
43 SM-4030801-SC SCREW M3 X 8
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(1)
44 400-91589 COVER_PLATE_32
カバープレート＿３２
(1)
45 WP-0220300-SC WASHER
平座金
(2)
46 400-85419 SCREW M2X4
平小ねじＭ２Ｘ４（ＳＵＳ）
(2)
47 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(2)
48 400-91590 FEED_ONE_SENSOR_ASSY_32
フィードワンセンサ組＿３２
(1)
49 400-74097 PP SENS B PCB ASM
ＰＰ センサ Ｂ 基板組
(1)
50 400-77513 PP_SENSOR_COVER
ＰＰ センサーカバー
(1)
51 400-77512 PP_SENSOR_PLATE_NUT
ＰＰ センサープレートナット
(1)
52 SL-4020581-SC WASHER SCREW
座金付きなべ小ねじ
(2)
53 400-91594 FEED_ONE_SENSOR_BR_32
フィードワンセンサブラケット＿３２
(1)
54 400-91704 FEED_MOTOR_ASSY_32
フィード＿モーター組＿３２
(1)
55 SL-4030881-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝８
(1)
56 400-91585 FEED_MAIN_GEAR_ASSY_32
フィード＿メインギヤ組＿３２
(1)
57 SM-4030801-SC SCREW M3 X 8
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(1)
58 400-85320 FEED_2ND_GEAR_BRKT_12
フィードセカンドギアブラケット＿１２
(1)
59 RE-0600000-K0 E-RING 6
Ｅ 形止め輪 ６
(1)
60
#01
400-91565 EF32_FEED_GUIDE_UNIT
ＥＦ ３２＿フィードガイド＿ユニット
1
61
#02
400-91570 EF44_FEED_GUIDE_UNIT
ＥＦ ４４＿フィードガイド＿ユニット
1
62
#03
400-91575 EF56_FEED_GUIDE_UNIT
ＥＦ ５６＿フィードガイド＿ユニット
1
63
#01
400-91649 EF32_FEED_SPROKET_ASSY
ＥＦ ３２＿フィードスプロケット組
(1)
64
#02
400-91657 EF44_FEED_SPROKET_ASSY
ＥＦ ４４＿フィードスプロケット組
(1)
65
#03
400-91660 EF56_FEED_SPROKET_ASSY
ＥＦ ５６＿フィードスプロケット組
(1)
66 E6104-706-R00 SPROCKET SPACER
スプロケット スペーサ
(1)
67 400-91653 SCREW_SETS_M2X5
超極低頭ボルト Ｍ ２ Ｘ ５
(2)
68 E6102-706-R00 SPROCKET WHEEL32
スプロケットホイール３２
(1)
69 400-91651 SPROCKET_HOLDER_32
スプロケットホルダー＿３２
(1)
70 E6108-706-R00 SPROCKET GUIDE PLATE
スプロケットガイドプレート
(1)
71 400-91653 SCREW_SETS_M2X5
超極低頭ボルト Ｍ ２ Ｘ ５
(2)
72
#01
400-91654 FRONT_BLOCK_32
フロントブロック＿３２
(1)
73
#02
400-91658 FRONT_BLOCK_44
フロントブロック＿４４
(1)
74
#03
400-91661 FRONT_BLOCK_56
フロントブロック＿５６
(1)
75
#01
400-91655 SPROCKET_SH_32
スプロケットシャフト＿３２
(1)
76
#02
400-91659 SPROCKET_SH_44
スプロケットシャフト＿４４
(1)
77
#03
400-91662 SPROCKET_SH_56
スプロケットシャフト＿５６
(1)
78 SB-1080014-00 ROLLING BEARING
ころがり軸受
(2)
79 400-91656 SPROCKET_SHIELD_PLATE_32
スプロケットシールドプレート＿３２
(1)
80 E2250-525-000 SET SCREW
ダブルポイントセット ＳＣ（Ｍ３Ｘ３）
(4)
81 401-01330 SPROCKET_PUSHER_12_OL
スプロケットプッシャ１２＿ ＯＬ
(1)
82 400-77529 PLUNGER_SP
プランジャースプリング
(1)
83 400-85390 SPRING_GUIDE_SCREW_12
スプリングガイドねじ＿１２
(1)
84 E6102-706-R00 SPROCKET WHEEL32
スプロケットホイール３２
(1)
85 401-22613 PARALLEL_PIN_2X5
平行ピン ２ Ｘ ５
(2)
86 400-91651 SPROCKET_HOLDER_32
スプロケットホルダー＿３２
(1)
87 400-91652 FEED_4TH_GEAR
フィードフォースギア
(1)
88
#01
400-91601 FRONT_COVER_SH_32
フロントカバーシャフト＿３２
(2)
89
#02
400-91610 FRONT_COVER_SH_44
フロントカバーシャフト＿４４
(2)
90
#03
400-91615 FRONT_COVER_SH_56
フロントカバーシャフト＿５６
(2)
91
#01
400-95053 TAPE_GUIDE_32
テープガイド＿３２
(1)
92
#02
400-95054 TAPE_GUIDE_44
テープガイド＿４４
(1)
93
#03
400-95055 TAPE_GUIDE_56
テープガイド＿５６
(1)
94
#01
SL-6042592-TN SCREW
座金付き六角穴ボルト
(2)
95
#02
SL-6043592-TN SCREW
座金付き六角穴ボルト
(2)
96
#03
SL-6044092-TN SCREW
座金付き六角穴ボルト
(2)
97 E6511-706-R00 REINFORCE BL SCREW
リーインフォース ＢＬ スクリュウ
(3)
98 400-91583 EF32_EMBOSS_SPACER_ASSY
ＥＦ ３２＿エンボススペーサ組
1
99 400-91599 EMBOSS_SPACER_ETF
エンボススペーサ＿ ＥＴＦ
(1)
100 E6902-706-R00 EMBOSS SPACER 32B
エンボススペーサ ３２ Ｂ
(1)
101 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
102 SL-6031092-TN SCREW
座金付き六角穴ボルト
(1)
- 19 -
10.EF32FS/EF44FS/EF56FS (2)
2
3
5
6
7
8
11
12
13
19
15
16
17
18
109
110
111
108
112
A
10
9
4
14
26
89
88
20
25
31
32
28
30
27
33
35
29
38
40
44
46
84
83
84
76
77
48
90
71
91
78
80
93
94
99
101
99
100
95
107
36
74
87
87
72
72
41
43
64
66
82
37
81
97
106
113
115
73
75
69
70
68
52 54
62
47
56
58
59
61
63
55
67
96
98
B
B
92
A
85
85
49 51
41 43
116 118
103
105
1
102
86
