六 . 生产 转换操 作步骤 : 1. 回原点 . a. 切至 Start 画面 . b. 切至手动状态 . c. 执行回原点之动作 . d. 在 status 画面 , 确认各部已回原点 . 2. 拔掉 Support pin . 3. 选择程序与执行自动轨道调整 .
7. 自我侦测成功后 , 即可出现开机画面 .
8. 关机请先回原点 , 再按相反步骤操作 .
六.生产转换操作步骤 :

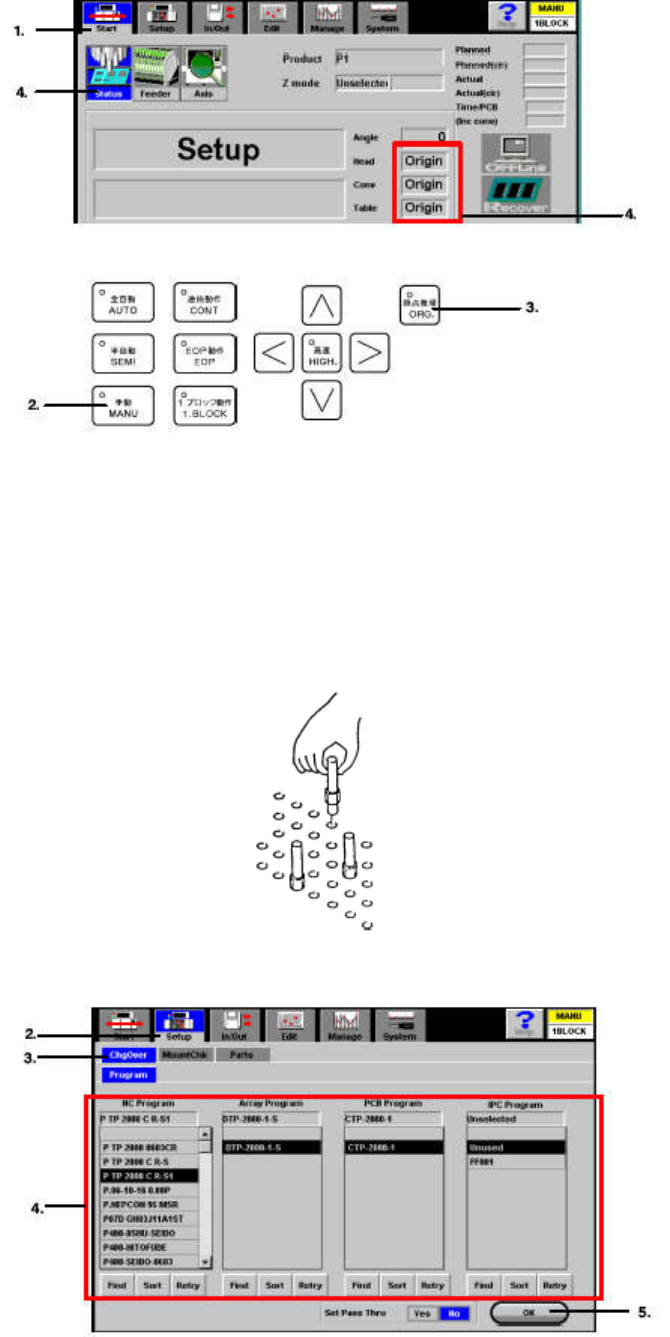

1. 回原点 .

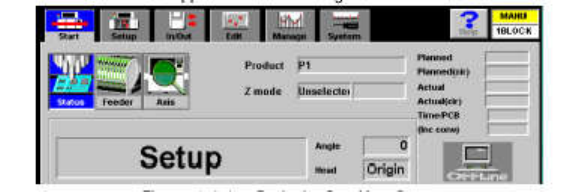

a. 切至 Start 画面 .
b. 切至手动状态 .
c. 执行回原点之动作 .
d. 在 status 画面 , 确认各部已回原点 .
2. 拔掉 Support pin .
3. 选择程序与执行自动轨道调整 .

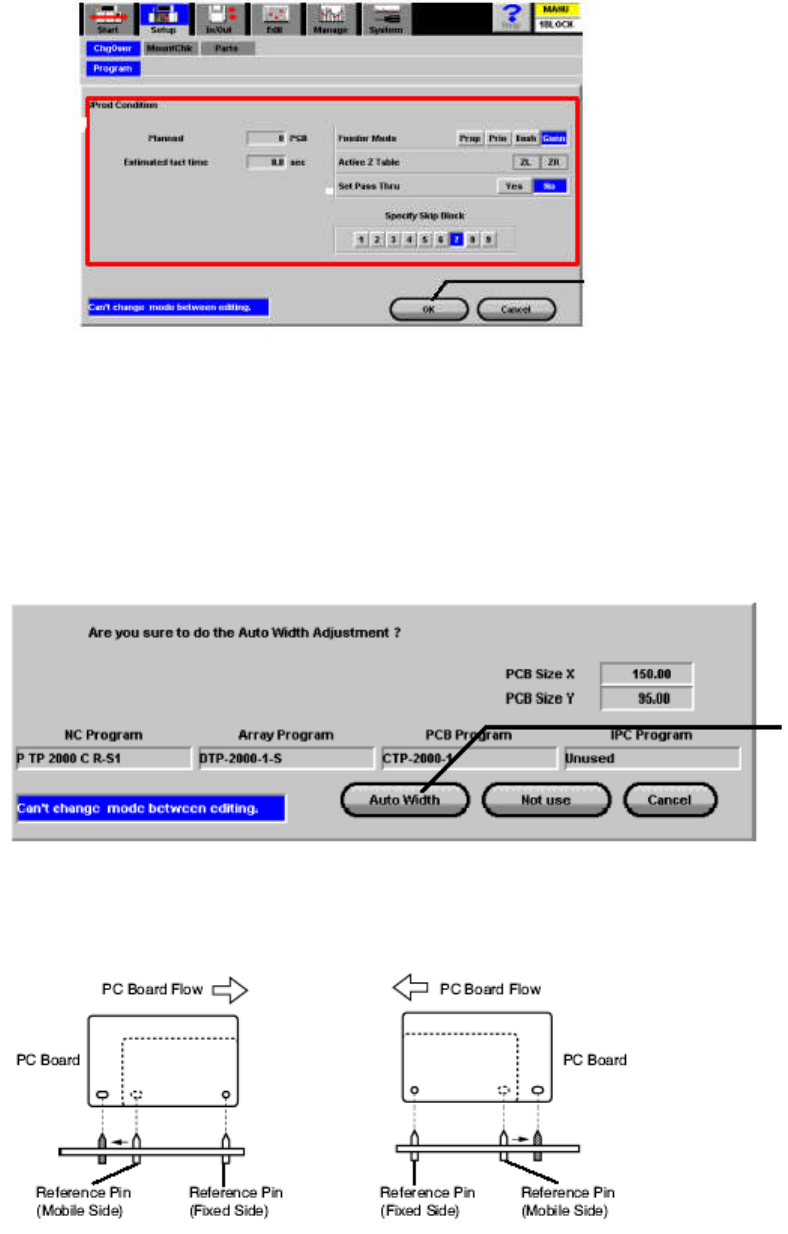

步骤 : (1) 在 setup 之画面 .
(2) 切换至 changeover 功能 .
(3) 选择程序 .
(4) 确认无误后按 OK .
(5)而后出现以上之画面 .
a. Planned : 预计生产片数 .
b. Estimated tact time : 预估之装着时间 .
c. Feeder mode : 选择 feeder 动作之模式 .
d. Set Pass Thru : 设定是否 Bypass .
e. Specify Skip block : 设定略过指令 .( 7 为强迫 skip)
f. 点选 Auto width , 即可自动变换轨道 , 如点选 ‘ Not use ‘即单纯连结
程序 , 不做轨道调整 .
4. Position pin adjustment :
Click
