于图中 , current 显示目前之位置 , T r avel 为所需补正之量 , 利用下图 所示之功能键移动 . 移动决定后 , 按 Decide 后即可 update program .
七 . 生产程序 :
(一)
1. 切换成 Semi 状态 .
2. 试旋转 Head 测试动作情形 .
3. 使用 mount pos. check 确认装着点是否正确 .
4. 确认无误后 , 即可切换成 AUTO 状态 .
(二)
1. 于 AUTO 之状态下 , 先以 1 Block 装着测试 .
2. 使用 mount pos. check 确认装着点是否正确 .
3. 确认无误后 , 即可切为 CONT 生产 .
(三)

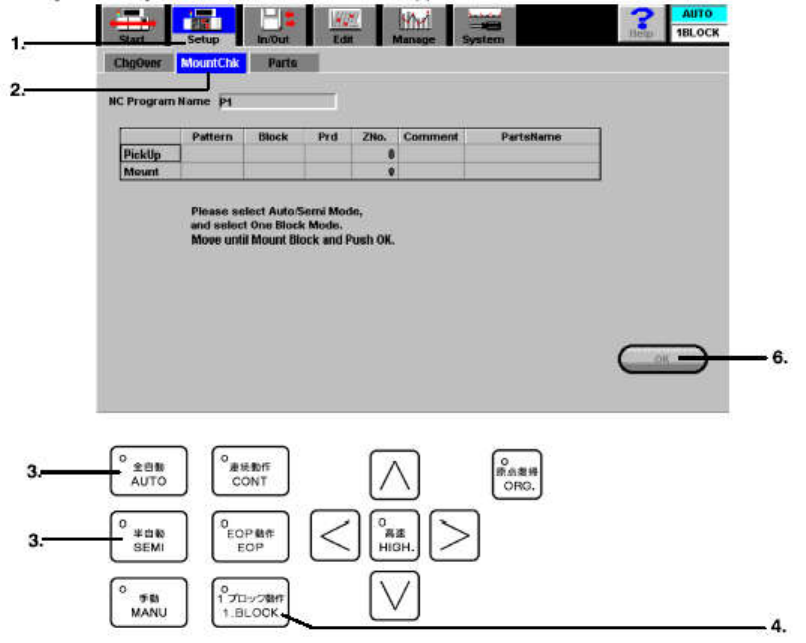

如何使用 Mount Pos . Check ?
1. 切至 Setup 之 Mountchk 功能 .
2. 切至 AUTO 状态 .
3. 以 1 Block 一个一个装着至 mount block 有数字后按(6) OK 键 , 即会出
现以下画面 .

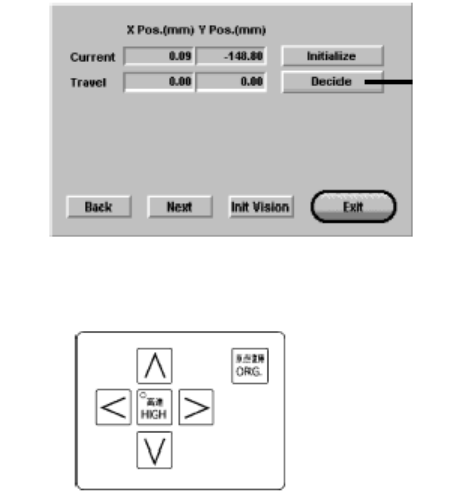

于图中 , current 显示目前之位置 , Travel 为所需补正之量 , 利用下图
所示之功能键移动 .
移动决定后 , 按 Decide 后即可 update program .
八 . 换料所须注意事项 :

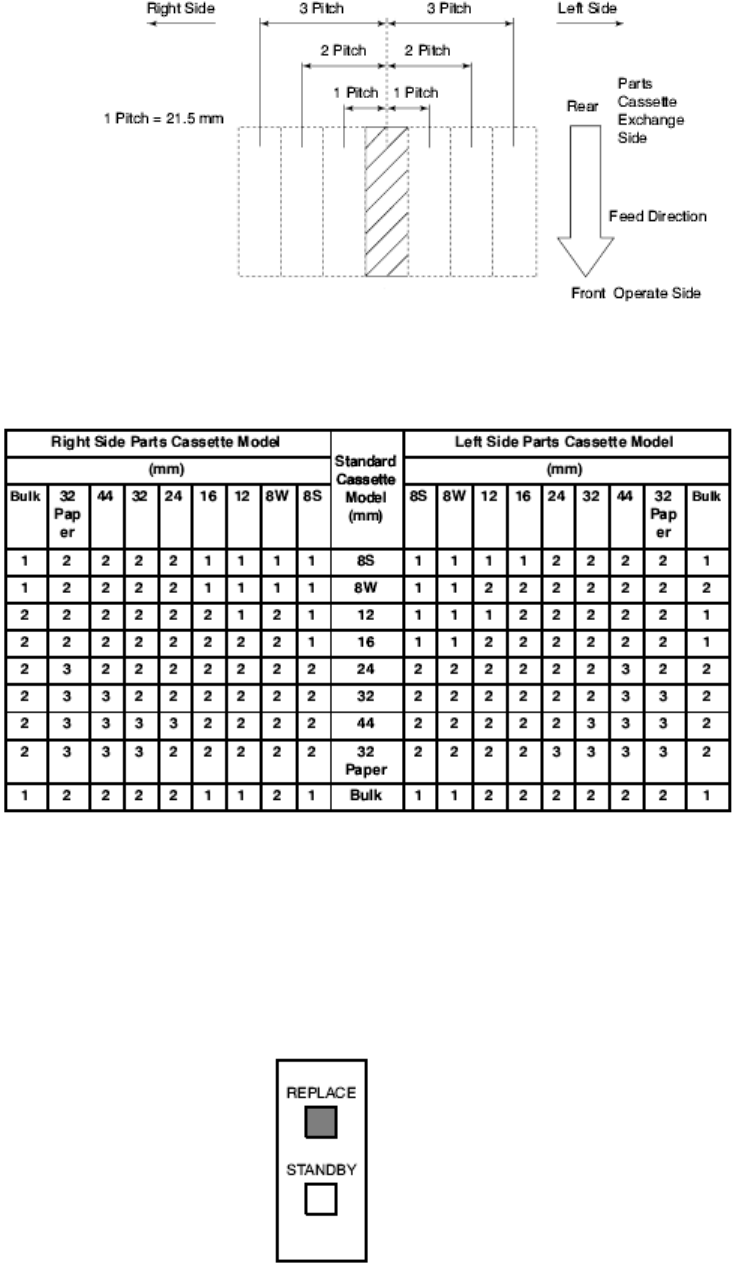

1. 料架配置状况:
feeder 与 feeder 之间隔为 21.5mm , 而料架大小之配置有一定之
规格 , 下列即为 feeder 之配置表 .
2. 缺料解除步骤 :
缺料时 , Z axis feeder 会自行退至 standby 之位置 , 且补料灯会亮 ,
此时即可开门换料 , 补料完毕后 , 按下 REPLACE , Z 轴会自行归
位生产 .
