一 . 规格说明
1. 机台规格 :
要求条件:
温度 : 20±10 度
电压 : 200V , 50/60HZ , 7KVA .
气压 : 0.5Mpa , 100NL/min .
装着时间 : 0.08sec (XY table 移动不超过 12mm)
传输时间 : M size 2.2sec
XL size 2.7sec

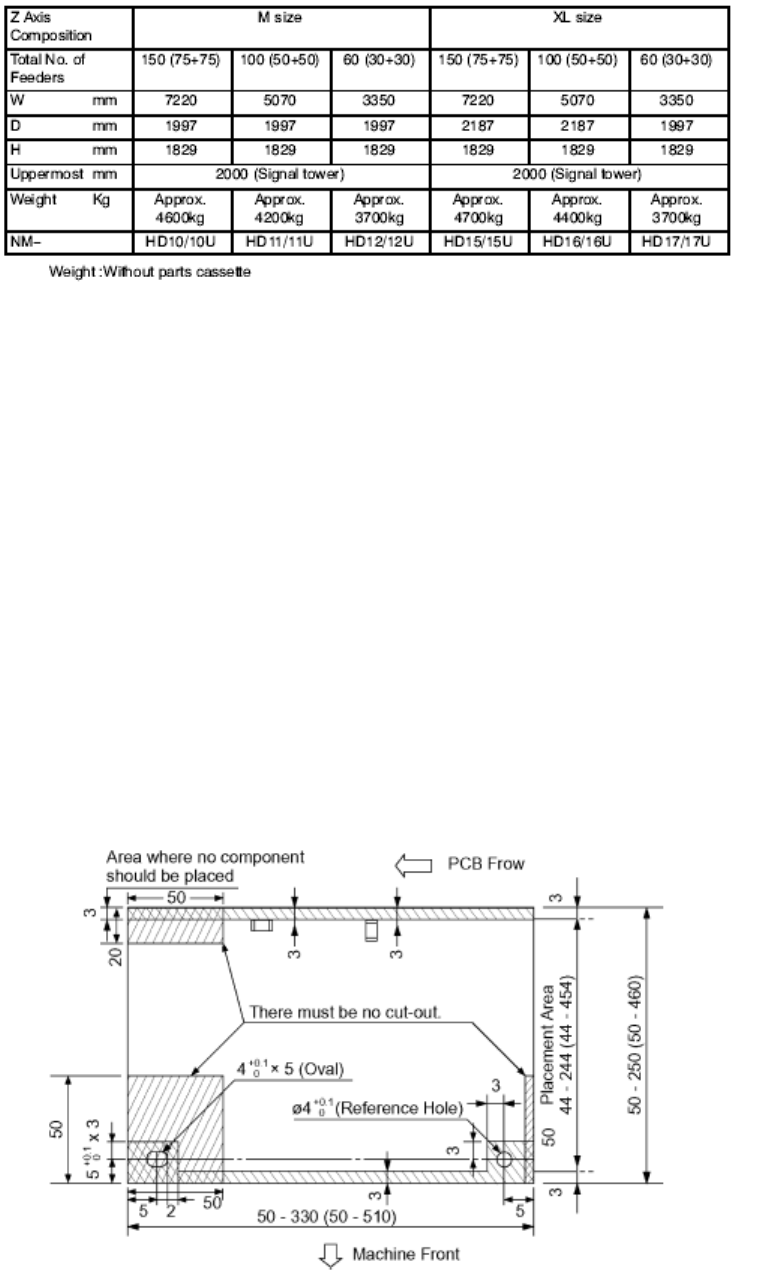

2. 基板规格 :
尺寸 : (M size) MAX 330*250mm , MIN 50*50mm
(XL size) MAX 510*460mm , MIN 50*50mm
装着尺寸 : (M size) 330*242mm
(XL size) 510*454mm
厚度 : 0.5~4mm
板弯不可超过 0.5mm , 且背板零件厚度不超过 30mm
3.零件规格 :
0603 ~ 32*32mm BGA .
8mm paper & emboss feeder .
12mm emboss feeder
4.辨识系统
零件辨识:利用零件相机(分为小视野／大视野两种)作零件辨别和补正位
置
零件辨识方法分为两种(由零件数据库中之 PARTS CLASS 决定)
I. 反射式：能清楚看到零件底部模样及外型
反射板为黑色底部，且利用 LED 光源作为辨识时照明用
II. 透过式:利用黑白对比关系，辨识零件外型外框
反射板底部为红色，且利用卤素灯光作为辨识时照明用
小视野零件相机(6x6 mm)
适用零件 辨识方法
0603 – 2125 芯片零件
SS 微小晶体管
反射式
藉由零件电极来判断决定
零件中心和倾斜度
二极管
其它矩形芯片零件
大型有脚零件
圆形芯片零件(选配)
透过式
藉由零件轮廓／外型来判
断决定零件中心和倾斜度
大视野零件相机
适用零件 辨识方法
32x32mm BGA
CONNECTOR
脚间距为 0.65mm
反射式
藉由零件脚决定所有零件
脚位置，并检查脚数量及
脚间距
20x20mm QFP
CONNECTOR
脚间距为 0.5mm
选配
反射式
藉由零件脚决定所有零件
脚位置，并检查脚数量及
脚间距
钽质电容
电解质电容
大型零件
透过式
藉由零件轮廓／外型来判
断决定零件中心和倾斜度
4.吸嘴种类 :
通常有九种标准类型
VVS VS S M L
反射式 反射式 反射式
反射式&透过式
反射式&透过式
