四.操作接口:

1. 生产画面 .

2. Start : 检视我们目前生产之画面 .

Setup : 选择与连结所须之生产程序 .

Jn/Out : 传输 NC,Array,Parts,Mark,PCB 之程序 .

Edit : 编排 NC,Array,Parts,Mark,PCB 之程序 .

Manage : 可检视目前之生产数据 .

System : 初始设定值之设定功能 .

a. Guidance area : 显示点选之功能意义 .

b. Error message area : 错误讯息显示区 .

c. Print screen : 可打印目前显示之画面 .

d. Level change : 加密保护措施 , 可输入密码进入不同阶层 .

e. Monitoring : 检视各区域之 sensor I/O 变化 .

f. Communication status icon :

Sol:三种颜色(蓝,黄,灰)均显示即代表目前机台正与外部联系中 .

两种颜色(蓝,灰)显示即代表目前机台正处于待命中 , 等待与外部联

系 .

一种颜色(灰)显示即表示目前机台无法与外部联系 .

4. Help : 自我检测功能 .

5. 显示目前机台处于何种状态 .

6. Offline : 可知目前机台视处于联机或断线之状态 .

Recovery : 可知目前机台是否处于补料状态 .

Start block : 可选择从何 block 开始动作 .

Part skip : 无料时可略去不打 .

7. 显示目前生产所有之情报 .

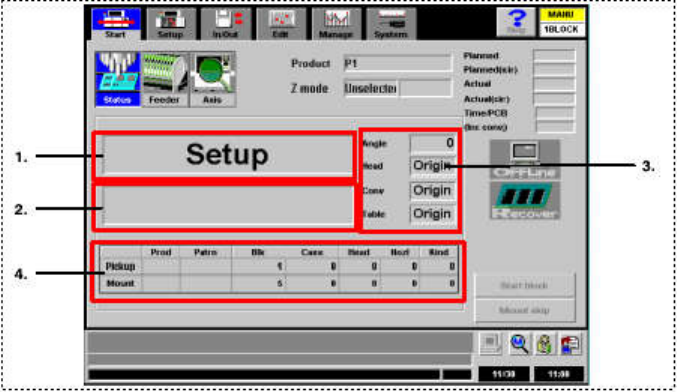

◆Status Area

1. Machine status : 目前机台正在处理之动作 , 例如:PCB waiting,trouble

stop …….

2. PCB status : 目前 PCB 之状态 , 例如:EOP , Loading…..

3. 轴 :

Angle : 目前 Head 所处之角度 .

Head : 目前 Head 处于原点状态 .

Conv : ‘Origin’表示 PCB 可传输之状态 .

Table : X-Y table 于原点之状态 .

4. 显示吸着与装着目前之位置 .

◆当点取 AXIS 时

1. 显示各轴状态 , 出现’*’号表示回到原点 .

2. Dir : 显示装着角度 .

LS present : 零件数据输入之厚度 .

LS measured : 实际测量之厚度 .

LS tol : 差异之容许值 .

Conv : PCB 可否传送之条件 .

Head : Cycle-timer 之角度 .

◆当点取 Feeder 时

1. ALL : 显示所有 feeder 之料名与料号 .

2. Exhaust : 显示所有 feeder 之缺料状况 .
