V12 HEAD 2/4 V12 ヘッド 2/4 UH03302 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 74 PB074E1 1 BKT ＢＫＴ FE 75 K52542 2 SCREW, C/R FLAT 小ネジ 十穴平 M03X006ﾋﾗﾄｳH=0.6ﾆｯｹﾙ FE …

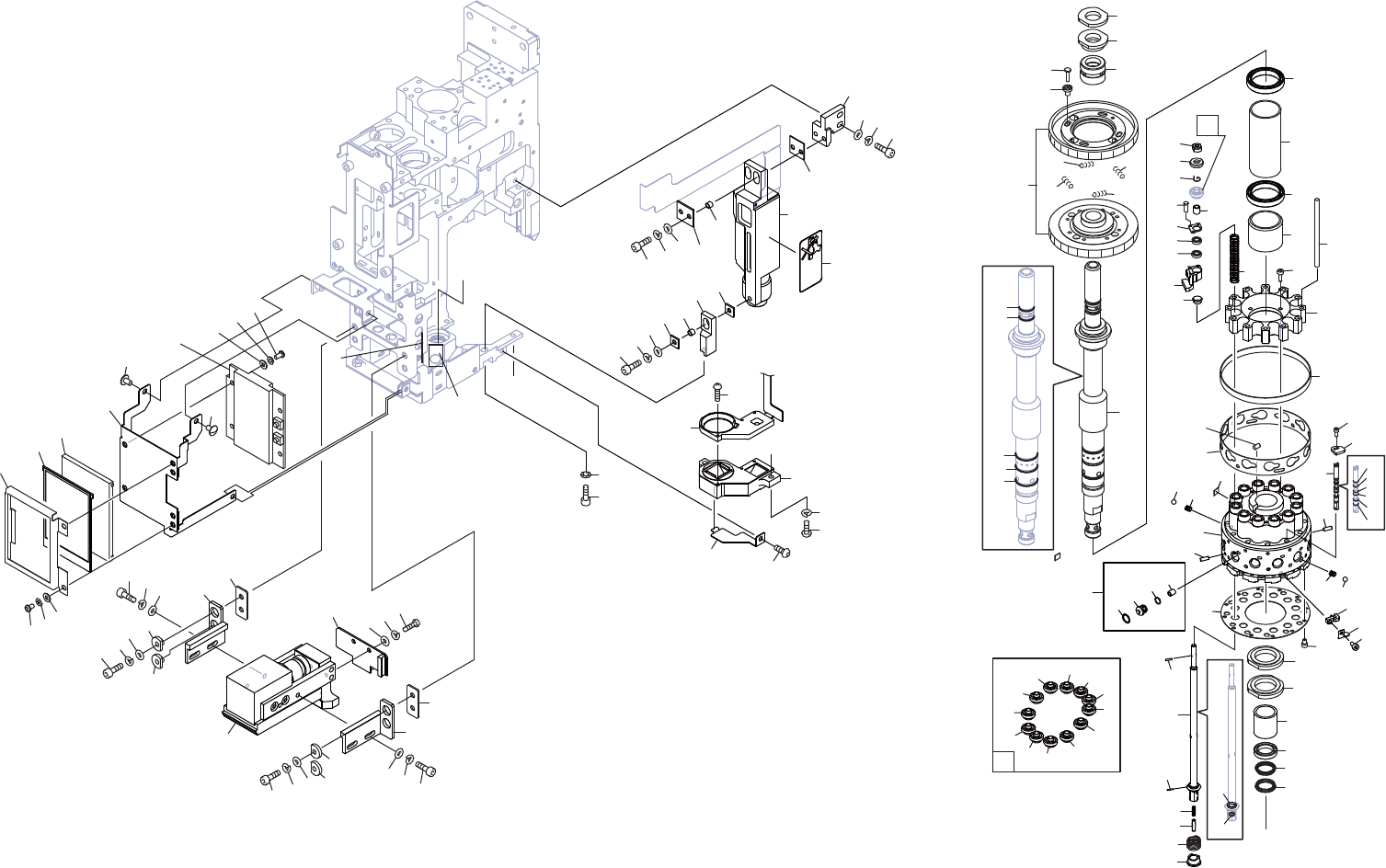

V12 HEAD 2/4
V12 ヘッド 2/4 UH03302
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
37 2AGKHA000600 1 BOARD, PRINTED CIRCUIT 基板 プリント OT
38 S3226G 4 SPACER スペーサ CF-303E OT
39 XK05610 1 BOARD, PRINTED CIRCUIT 基板 プリント OT
40 W1040R 4 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
41 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
42 PM094H2 4 SPACER スペーサ FE
43 2AGKHA000400 1 BOARD, PRINTED CIRCUIT 基板 プリント OT
44 W1040R 4 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
45 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
46 S32430 4 SPACER スペーサ BSB-307E OT
47 PB99553 1 RETAINER 押え FE
47.1 H3020C 1 FILTER フィルタ E04FD110510 OT Consumable Parts
48 K51981 4 SCREW, WASHER ASS'Y 小ネジ 座金組込み M03X006 P=4 ﾅﾍﾞｾﾑｽ(3ｶ ｼﾛ) FE
49 PB00NS4 1 BKT ＢＫＴ FE
50 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
51 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
52 PM064M2 1 ARM アーム FE
53 H5265A 1 BOLT, HEX SOCKET ボルト 六角穴 M02X005 FE
54 PH00907 1 ARM アーム FE
55 PM46182 1 PIN ピン FE
56 PZ04721 1 SPRING, TORSION スプリング ネジリ FE
57 W1039K 1 WASHER, FLAT ワッシャ 平 2.5M/M(ｽﾃﾝﾚｽ) FE
58 S1003D 1 CIR-CLIP サークリップ ST-EW-2(3ｶ ｼﾛ) OT
59 PM04565 2 PIN, ROLLER ピン ローラ FE
60 PM04574 2 ROLLER ローラ FE
61 PM04552 2 COLLAR カラー FE
62 N1074Z 2 NUT, HEX ナット 六角 M 2.5 ｽﾃﾝﾚｽ FE
63 PB00NW2 1 BKT ＢＫＴ FE
64 K52542 1 SCREW, C/R FLAT 小ネジ 十穴平 M03X006ﾋﾗﾄｳH=0.6ﾆｯｹﾙ FE
65 H5274A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
66 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
67 PB00NT1 1 BKT ＢＫＴ FE
68 K52542 1 SCREW, C/R FLAT 小ネジ 十穴平 M03X006ﾋﾗﾄｳH=0.6ﾆｯｹﾙ FE
69 H5274A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
70 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
71 PP01251 2 NUT ナット FE
72 S4028H 1 SENSOR センサ EX-11A-FJ-PN(ｽﾘｯﾄﾂｷ) OT SET
73 H5265A 4 BOLT, HEX SOCKET ボルト 六角穴 M02X005 OT
