6. 预防保养 QD053-04 100 AIM 机械手册 4. 吸嘴夹紧销在吸嘴吸取面上有 2 个。请将另一个吸嘴夹紧销也同样拆下。 5. 请清扫吸嘴的吸取面。用清洁纸轻轻地 擦去粘附的污垢。 注意 ) 吸嘴吸取面有 4 处标记是用于吸取精度补正的。请不要触摸此处。 6. 请安装新的吸嘴夹紧销。利用适当尺寸 的棒等确实地插入到安装部分。 注意 ) 请注意不要使吸嘴划伤夹紧一侧的爪。
QD053-04 6. 预防保养
AIM 机械手册 99
6.5.3 吸嘴锁定销的更换和吸嘴吸取面的清扫
〈1 吸嘴贴装工作头〉
1. 拆下贴装工作头。（详细请参考 「5.7 贴装工作头的拆除 / 安装」。)

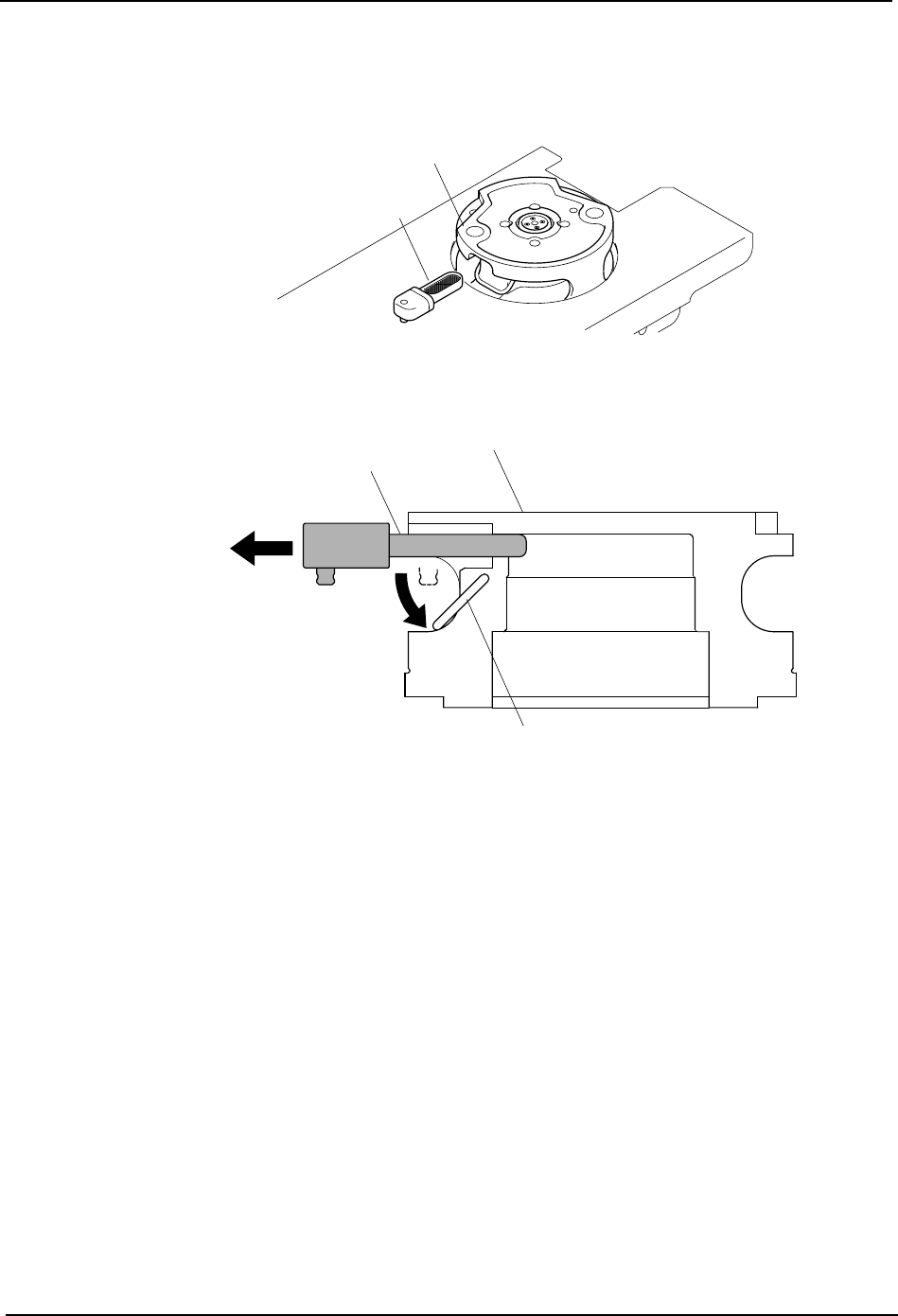

2. 用老虎钳等夹住吸嘴夹紧销的固定爪一侧，使其容易拆卸。
备注 ) 吸嘴吸取面有 4 处标记是用于吸取精度补正的。请不要触摸此处。
3. 请将夹住夹紧销后拔出来。
注意 ) 请注意不要划伤吸嘴吸取面。
6. 预防保养 QD053-04
100 AIM 机械手册

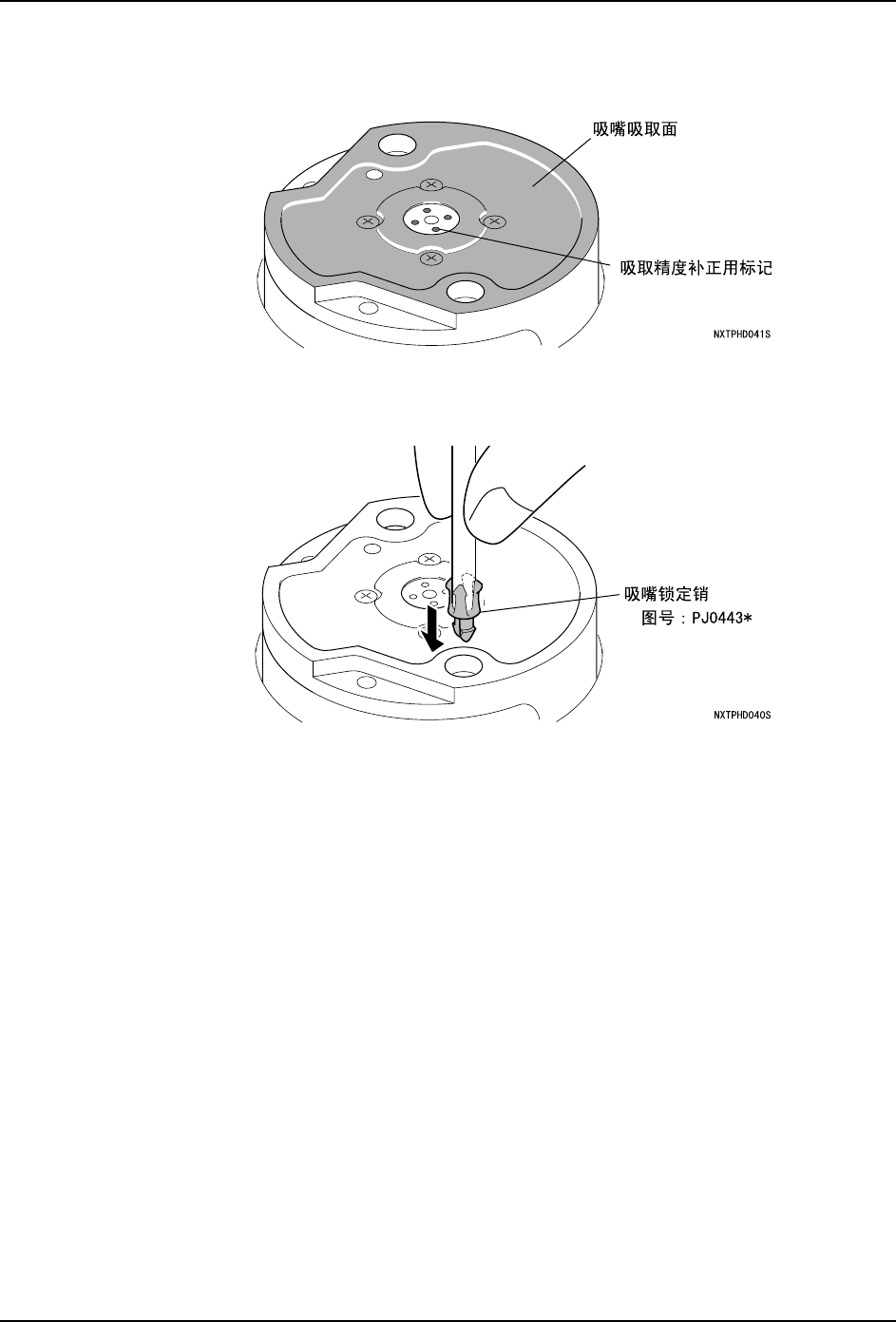

4. 吸嘴夹紧销在吸嘴吸取面上有 2 个。请将另一个吸嘴夹紧销也同样拆下。
5. 请清扫吸嘴的吸取面。用清洁纸轻轻地擦去粘附的污垢。
注意 ) 吸嘴吸取面有 4 处标记是用于吸取精度补正的。请不要触摸此处。
6. 请安装新的吸嘴夹紧销。利用适当尺寸的棒等确实地插入到安装部分。
注意 ) 请注意不要使吸嘴划伤夹紧一侧的爪。
QD053-04 6. 预防保养
AIM 机械手册 101
6.5.4 法兰过滤器的清扫 〈1 吸嘴工作头〉
在工作头的法兰部没有装备过滤器的时候，必须清扫套筒 Assy。详细请参考 「6.6.1 工作
头内套筒 Assy 的清扫 〈1 吸嘴工作头〉」
1. 拆下贴装工作头。（详细请参考 「5.3 贴装工作头的拆除 / 安装」。)
2. 请解除过滤器的锁定，拔出过滤器。
3. 使用空气枪除去粘付在过滤器上的异物。
䖛Ⓒ఼
⊩݄
1;73+'6
䖛Ⓒ఼
$$)=
व䩽
⊩݄
1;73+'6
