6. 预防保养 QD053-04 120 AIM 机械手册 6.8.3 料盘元件 -L 风扇过滤器的清扫 1. 拧下 M5 螺栓 （2 根 )，拆下制动器盖罩。 2. 拆下树脂板。 3. 取出过滤器。 4. 吹入压缩空气清扫过滤器或者在污垢严 重时更换新的部件。 5. 安装过滤器和树脂板。将制动器盖罩返 回到原来位置上。 警告 风扇动作中不能进行操 作。有被风扇卷入的危险。 运转中不能进行操作。 因为在制动器盖罩被拆下时进行操 作，TZ…
QD053-04 6. 预防保养
AIM 机械手册 119
6.8.2 真空泵过滤器的清扫
1. 将真空管道内设定为大气压。
2. 从本体上拆除盖板。
3. 拧松螺栓，拆下过滤器外壳。
4. 用中性洗涤剂洗涤过滤器外壳。
5. 使用压缩空气吹气清扫滤器外壳，污垢严重时，请与新品更换。
Side 2
6. 预防保养 QD053-04
120 AIM 机械手册
6.8.3 料盘元件 -L 风扇过滤器的清扫
1. 拧下 M5 螺栓 （2 根 )，拆下制动器盖罩。
2. 拆下树脂板。
3. 取出过滤器。
4. 吹入压缩空气清扫过滤器或者在污垢严重时更换新的部件。
5. 安装过滤器和树脂板。将制动器盖罩返回到原来位置上。
警告
风扇动作中不能进行操作。有被风扇卷入的危险。
运转中不能进行操作。因为在制动器盖罩被拆下时进行操作，TZ 轴驱动
部分有可能夹住手。
QD053-04 6. 预防保养
AIM 机械手册 121

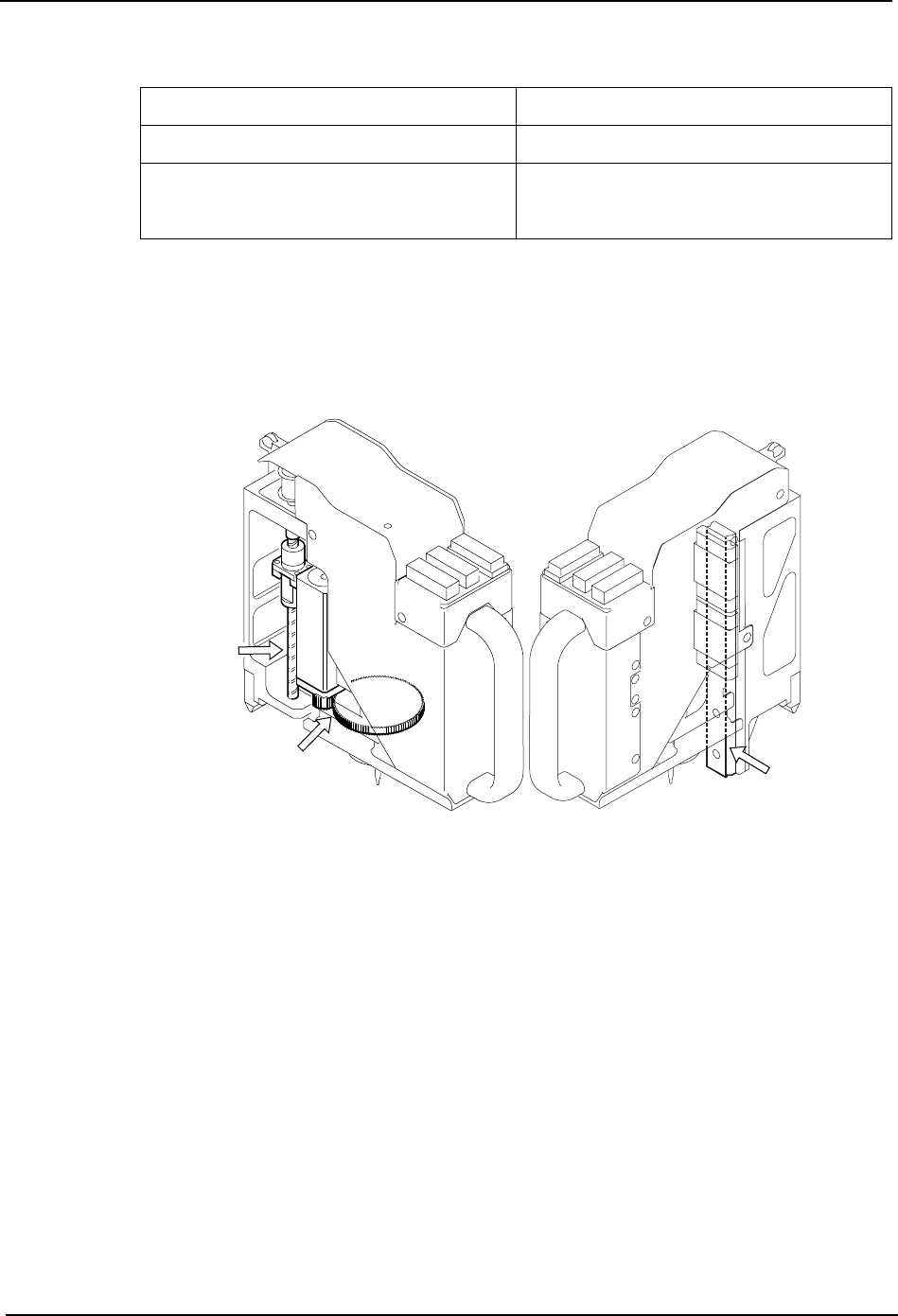

6.8.4 1 吸嘴工作头的加油
1. 拆下贴装工作头。（详细请参考 「5.3 贴装工作头的拆除」。)
2. 在 Q 轴齿轮 (1) 处少量涂一层指定的润滑油。
3. 在 Z 轴滚珠丝杆 (2) 的周围请薄薄涂一层指定的润滑油。
4. 在 Z 轴 LM 导轨 (3) 的表面请薄薄涂一层指定的润滑油。
润滑油 加油处
Mobilith SHC100 (1) Q 轴齿轮
Daphne Exponex No.2 (2) Z 轴滚珠丝杆
(3) Z轴LM导轨
2
1
3
NXTPHD011b
