QD053-04 7. 消耗品的更换 AIM 机械手册 149 7. 消耗品的更换 7.1 主搬运轨道传送带的更换 7.1.1 更换时期 电路板搬运异常时。 注意 ) 请同时更换搬运轨道的基准侧和从属侧的传送带。 7.1.2 搬运轨道传送带的张力 1. 把张力测定仪放在要测定的位置上，测定搬运轨道传送带的张力。 将张力轮向横向进行 滑动进行调整，使传送带张力达到 规定值后拧紧。 2. 将张力轮安规定转矩紧固。 张力轮的紧固转矩：2 N …
6. 预防保养 QD053-04
148 AIM 机械手册
6.9.8 搬运轨道传送带的清扫
1. 拉出模组。（参考 「5.1 模组的拉出 / 插入」）
2. 请将主电源开关 OFF。
3. 用浸有工业用酒精的柔软的布清扫搬运轨道传送带的搬运面。一边旋转六角棒，一边擦
干净周围的污垢。
4. 将润滑剂 （BiRAL T&D）粘在别的布上。以上述相同的要领薄薄地涂敷在搬送面上。
备注 ) 在皮带搬运面上涂敷润滑剂是防治磨损的方法，请注意不要过分涂敷。
5. 最后用干布轻轻地擦掉润滑剂。
6.9.9 软支撑销的清扫
请使用干的柔软的布轻轻地擦去软支撑销的污垢。污垢严重时，请与新的软支撑销更换。
注意 ) 软支撑销使用了一部份水溶性材料。请不要使用中性洗涤剂等溶液。
0(&6
݁㾦㶎ᴚ
01MEC-0009
QD053-04 7. 消耗品的更换
AIM 机械手册 149
7. 消耗品的更换
7.1 主搬运轨道传送带的更换
7.1.1 更换时期
电路板搬运异常时。
注意 ) 请同时更换搬运轨道的基准侧和从属侧的传送带。

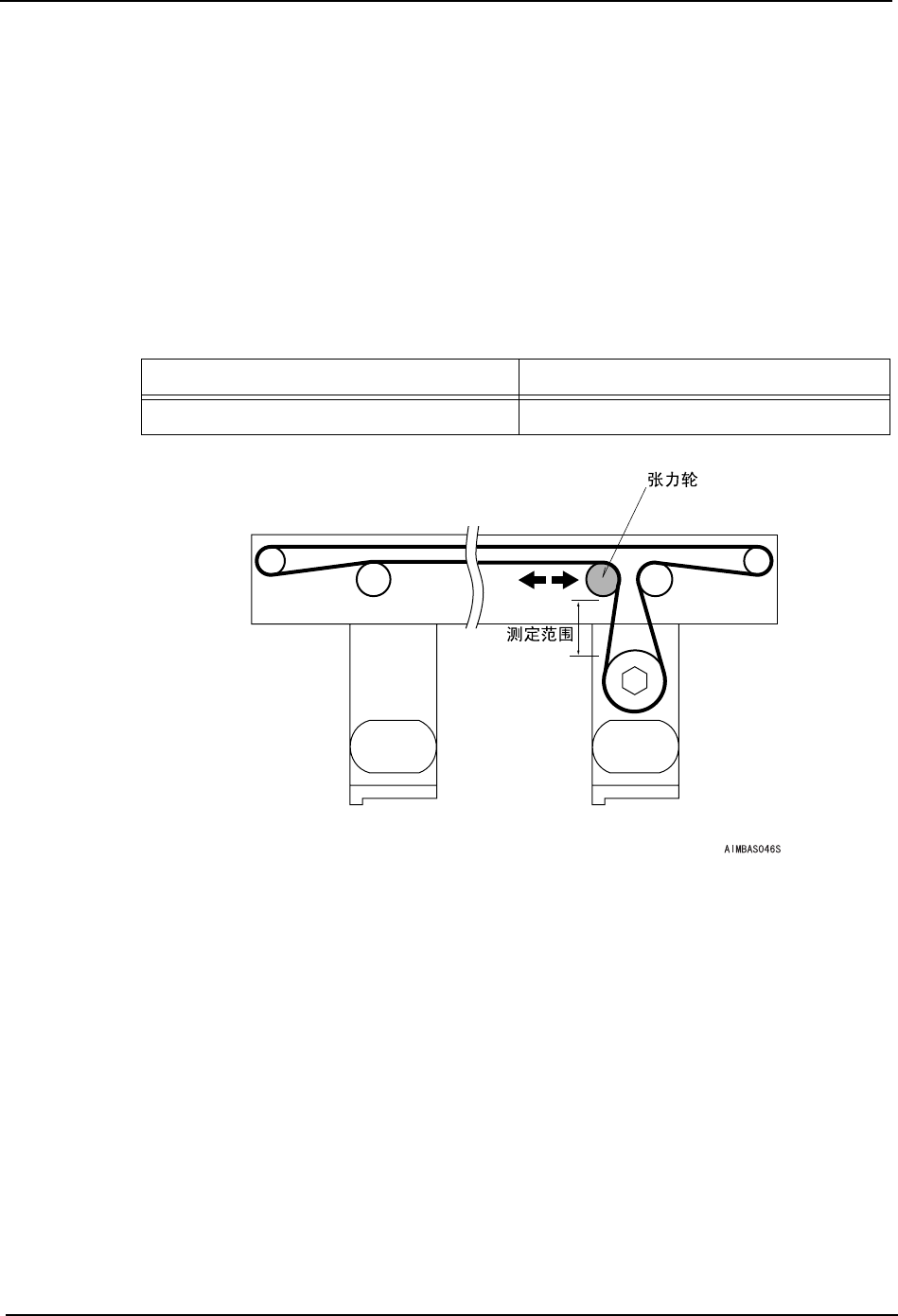

7.1.2 搬运轨道传送带的张力
1. 把张力测定仪放在要测定的位置上，测定搬运轨道传送带的张力。将张力轮向横向进行
滑动进行调整，使传送带张力达到规定值后拧紧。
2. 将张力轮安规定转矩紧固。
张力轮的紧固转矩：2 N·m
搬运轨道传送带 规定张力 （Hz）
基准侧·被动侧 390 ± 15
7. 消耗品的更换 QD053-04
150 AIM 机械手册
7.1.3 更换方法
1. 使用支撑板更换指令，将搬运轨道扩大到最大宽度。
2. 请用六角板手拧松六角螺杆前面的安装螺丝。
3. 拆除轴承盖的安装螺丝 （3 根）。
4. 与轴承盖一起将六角螺杆拉出。
5. 用六角扳手拧松张力滑轮，使传送带放松。
