2 WF4 ProcessLens Maintenance Retirer les vis et le capot de la machine. 5 mn 1 / 1
ATTENTION! Reportez-vous aux consignes de sécurité contenues dans le manuel
d'utilisation avant de commencer la maintenance
Statut de machine OFF Transport vide
IMPORTANT! Les directives portant sur les com-
posants doivent être observées
Outil:
T31
Pièce d'usure: Consommables:
www.asm-smt.com
1 Ouvrir le capot avant supérieur. 2 Ouvrir le capot inférieur avant. 3 Retirer les vis du capot intérieur avant.
4 Retirer le capot intérieur avant. 5 Retirer les vis du capot supérieur arrière. 6 Retirer le capot supérieur arrière.
www.asm-smt.com
3 WF4 ProcessLens Maintenance Aspirer le ventilateur du compartiment électrique. 3 mn 1 / 1
ATTENTION! Reportez-vous aux consignes de sécurité contenues dans le manuel
d'utilisation avant de commencer la maintenance
Statut de machine OFF Transport vide
IMPORTANT! Les directives portant sur les com-
posants doivent être observées
Outil:
T1
Pièce d'usure: Consommables:
www.asm-smt.com

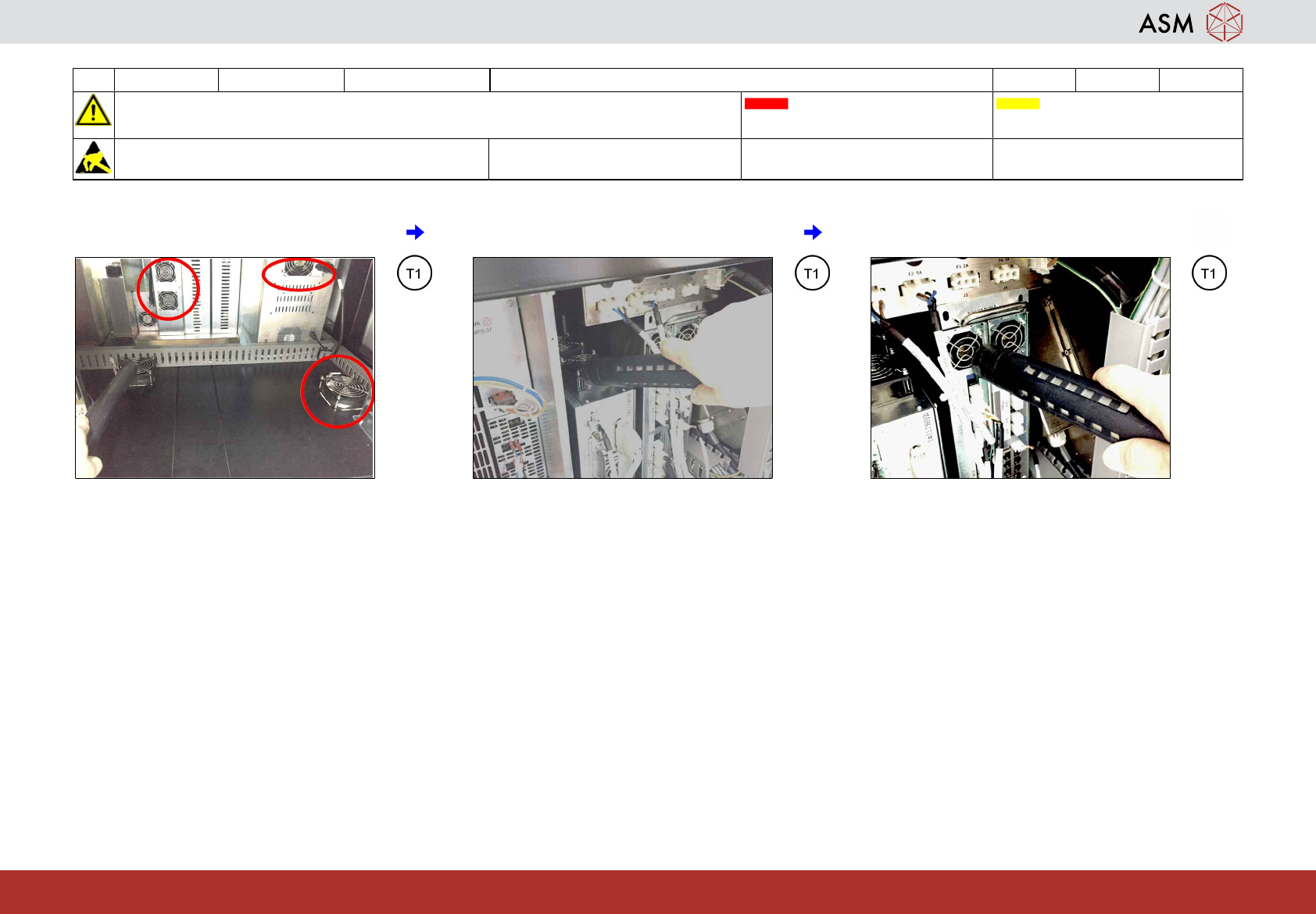

1 Aspirer le ventilateur du châssis inférieur
avant.
2 Aspirer le ventilateur du sous-groupe élec-
trique arrière.
3 Aspirer le ventilateur du sous-groupe élec-
trique arrière.
