6 WF4 ProcessLens Maintenance Graisser le palier de guidage, nettoyer le guidage linéaire 4 mn 1 / 1
ATTENTION! Reportez-vous aux consignes de sécurité contenues dans le manuel
d'utilisation avant de commencer la maintenance
Statut de machine OFF Convoyeur vide
IMPORTANT! Les directives portant sur les com-
posants doivent être observées
Outil:
T93
Pièce d'usure: Consommables:
C50
www.asm-smt.com

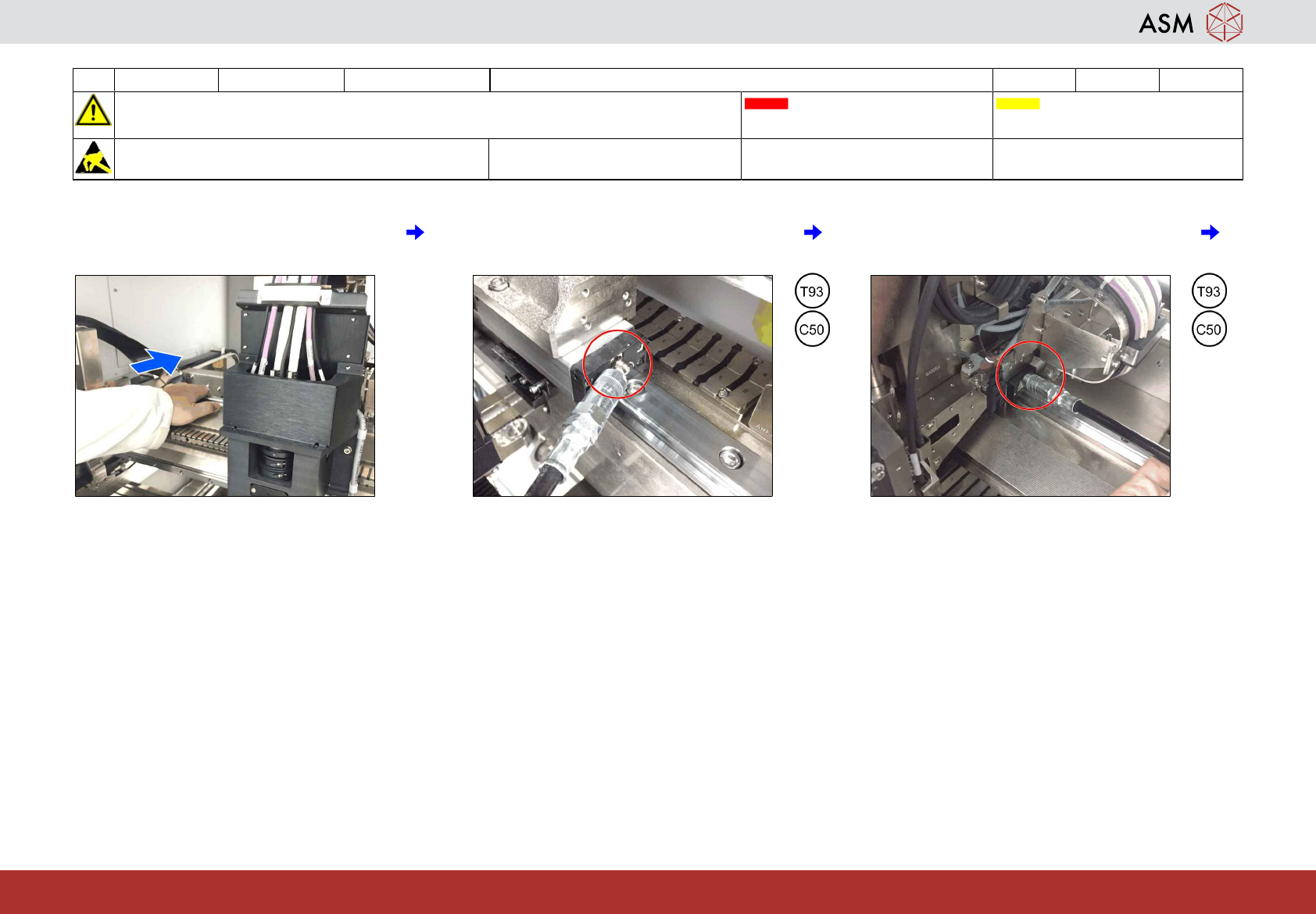

1 Pousser le portique vers l'arrière. Ne pas
toucher la tête optique.
2 Positionner le tuyau sur l'embout de lubrifi-
cation, appuyer une fois sur la burette à
graisse sur l'axe Y.
3 Positionner le tuyau sur l'embout de lubrifi-
cation, appuyer une fois sur la burette à
graisse sur l'axe X.
www.asm-smt.com
7 WF4 ProcessLens Monter et fixer le capot de la machine. 5 mn 1 / 2
ATTENTION! Reportez-vous aux consignes de sécurité contenues dans le manuel
d'utilisation avant de commencer la maintenance
Statut de machine OFF Transport vide
IMPORTANT! Les directives portant sur les com-
posants doivent être observées
Outil:
T31
Pièce d'usure: Consommables:
www.asm-smt.com

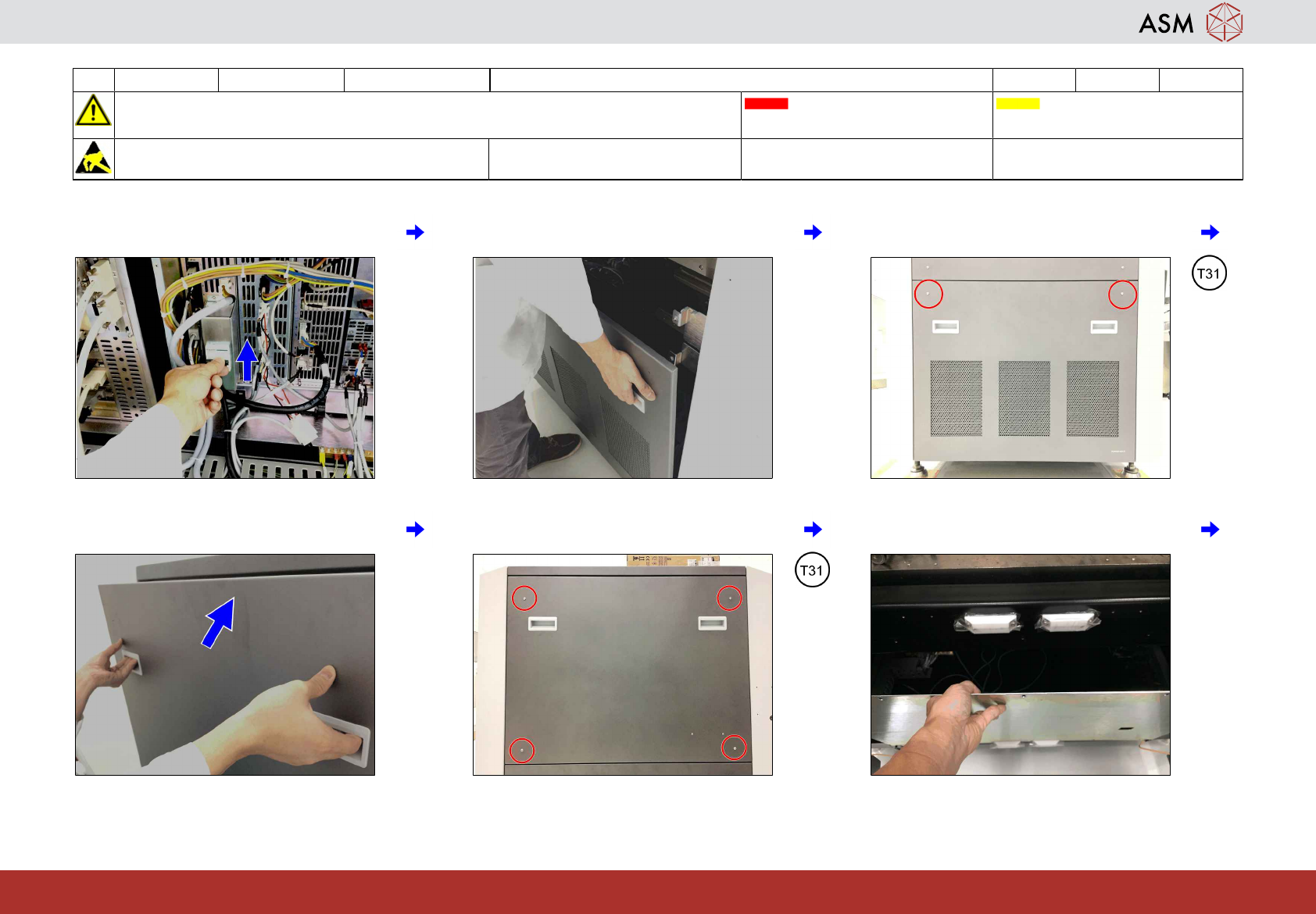

1 Allumer («ON») le disjoncteur de protec-
tion de la machine.
2 Monter le capot inférieur arrière. 3 Fixer le capot inférieur arrière avec des
vis.
4 Monter le capot supérieur arrière. 5 Fixer le capot supérieur arrière avec des
vis.
6 Monter le capot intérieur avant.
