6 스테이션 확장 사용자 매뉴얼 SIPLACE SX4/DX4
6.1 노즐 체인저 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
298
28xx 노즐용 노즐 매거진 6
6

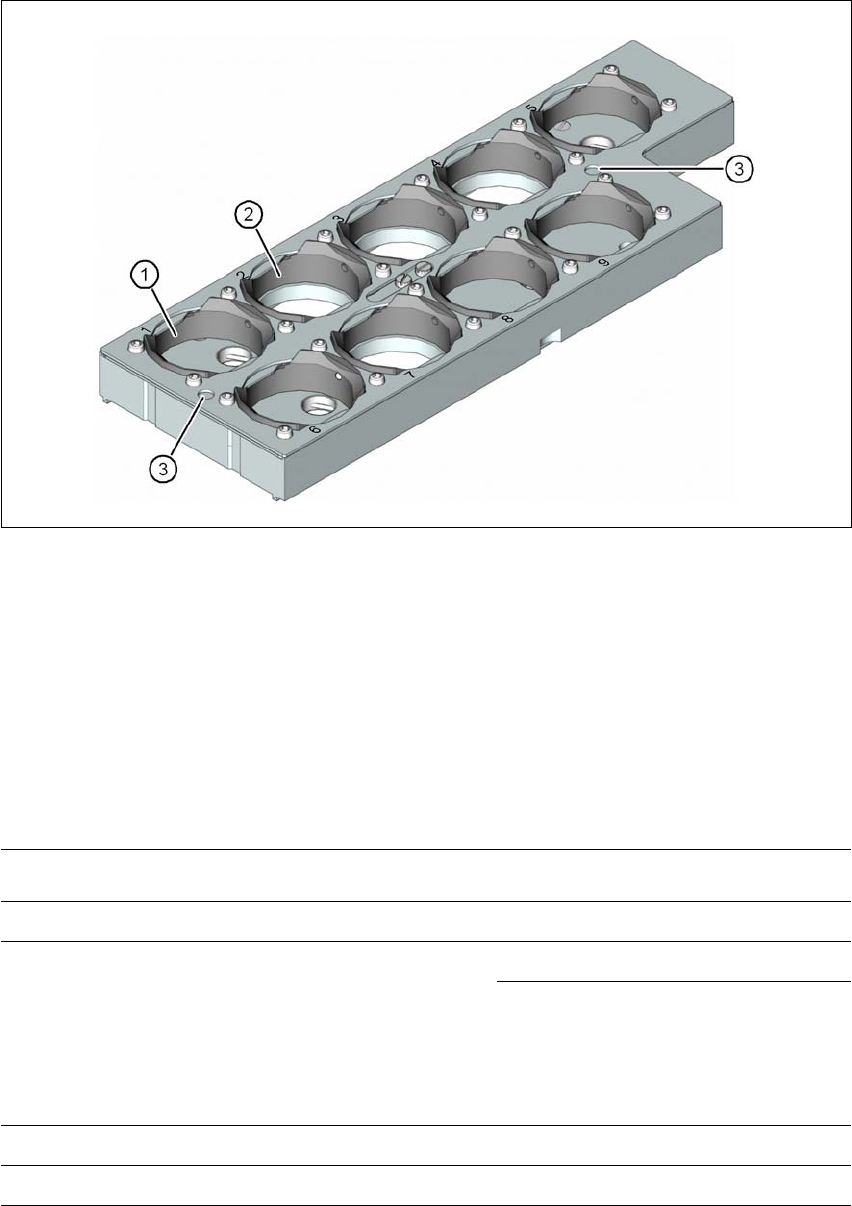

그림 . 6.1 - 8 28xx 노즐용 노즐 매거진
(1) 최대 노즐 길이 12.5 mm 의 28xx 노즐용 5 가라지
( 가라지 번호 1, 5, 6, 8 및 9)
(2) 최대 노즐 길이 16.5 mm 의 28xx 노즐용 4 가라지
( 가라지 번호 2, 3, 4 및 7)
(3) 피듀셜 ( 잠금 플레이트가 열려 있을 때만 보임 )
6.1.2.2 기술 데이터
6
6
SIPLACE MultiStar 용 노즐 체인저
치수 (L x W x H) 449 mm x 62.7 mm x 77.7 mm
노즐 홀더 개수
유형 20xx 60
유형 28xx 9
노즐 유형 20xx(CPP 헤드 )
28xx(CPP 헤드 )
노즐 전환 시간 노즐당 약 2 초
압축 공기 연결 0.48MPa(4.8bar)
사용자 매뉴얼 SIPLACE SX4/DX4 6 스테이션 확장
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 6.1 노즐 체인저
299
6.1.2.3 SIPLACE MultiStar 용 노즐 체인저의 위치
로케이션 1, 2, 3 및 4 는 각각 CPP 헤드용 노즐 체인저를 하나씩 수용할 수 있습니다 (299 페이
지에 있는 그림 6.1 - 9
의 항목 1).
이것은 실장기에 다음과 같은 노즐 체인저 구성을 제공합니다 .
6
6

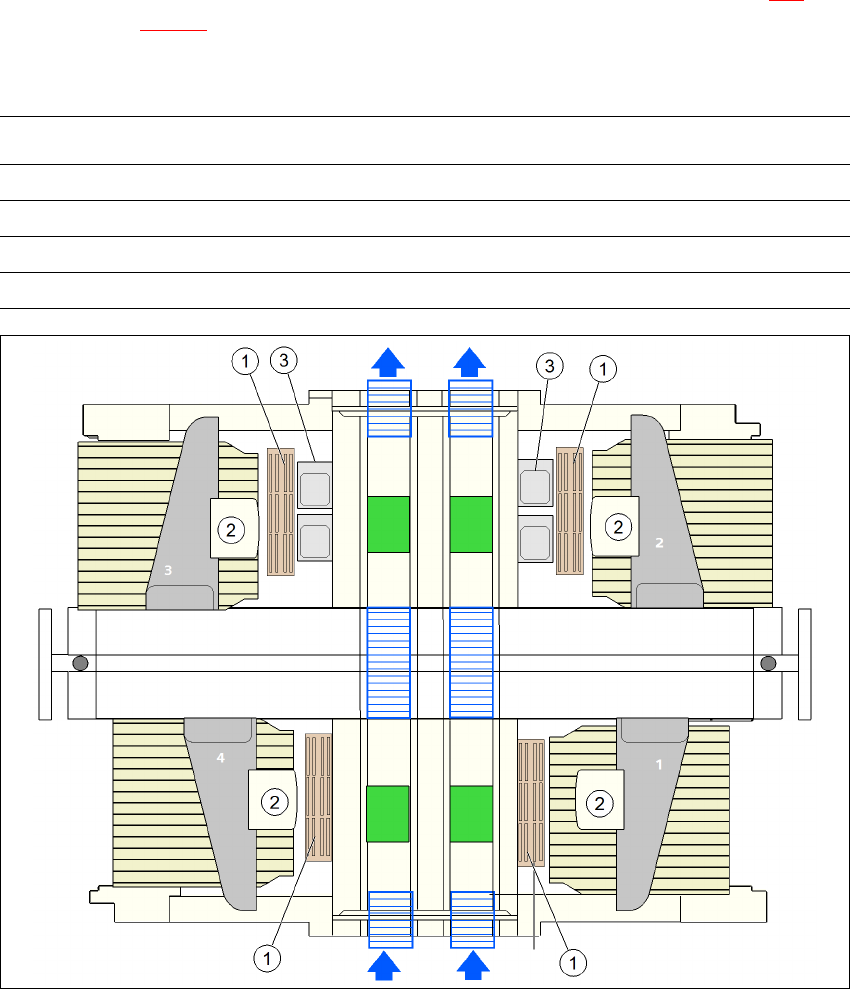

그림 . 6.1 - 9 SIPLACE MultiStar 용 노즐 체인저의 위치 - 구성 예
6
로케이션 노즐 매거진 개수 예비 노즐 매거진 개수 노즐 홀더 개수
15 x 20xx + 1 x 28xx - 60 x 20xx, 9 x 28xx
24 x 20xx 248 x 20xx
35 x 20xx + 1 x 28xx - 60 x 20xx, 9 x 28xx
44 x 20xx 248 x 20xx
(1) 노즐 체인저
(2) SIPLACE MultiStar
(3) 고정식 카메라
6 스테이션 확장 사용자 매뉴얼 SIPLACE SX4/DX4
6.1 노즐 체인저 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
300
참고 : 6
– 로케이션 2 와 4 에 있는 실장 헤드는 맨 안쪽 노즐 매거진 2 개에는 액세스할 수 없습니다(그
림 6.1 - 9
의 항목 2).
– 누락된 매거진 또는 제대로 장착되지 않은 매거진이 있을 경우 안전 회로가 장비를 중단시키
기 때문에 매거진의 위치는 모두 채워져야 합니다 .
6.1.2.4 조립
노즐 체인저는 컴포넌트 트롤리 도킹 장치에 고정됩니다 .
6
그림 . 6.1 - 10 노즐 체인저의 어셈블리 위치 - 아래에서 보기
(1) 컴포넌트 트롤리 도킹 장치 쪽을 향하고 있는 경사면
(2) PCB 컨베이어 쪽을 향하고 있는 수직면
→ 경사면이 컴포넌트 트롤리 도킹 장치 쪽으로 향하도록 노즐 체인저를 배열합니다 .
경고 6
– 각 실장 헤드의 해당 노즐 체인저만 설치합니다 . 혼합 구성 시 헤드가 충돌할 위험이 있습니
다.
