6.5.9.1 Urządzenia zabezpieczające
Przycisk ZATRZYMANIA AWARYJNEGO 6
Po naciśnięciu przycisku ZATRZYMANIA AWARYJNEGO natychmiast zatrzymywana jest cała li-
nia, tzn. automat SIPLACE i zmieniacz Waffle Pack. Po odblokowaniu przycisku ZATRZYMANIA
AWARYJNEGO cała linia uruchamiana jest przyciskiem Start na automacie SIPLACE. Następnie
można kontynuować lub przerwać montaż płytek.
6
Drzwi ochronne 6
Po otwarciu drzwi ochronnych zatrzymywana jest oś suwu i oś doprowadzająca zmieniacza Waf-
fle Pack. Przy zamknięciu drzwi ochronnych zmieniacz Waffle Pack kontynuuje wykonywanie
pracy.
6
Moduł Non Stop (tylko WPC6) 6
Przez klapę modułu Non Stop można przy trwającej pracy uzupełnić lub wysunąć magazynki po-
wierzchniowe, bez zatrzymania się automatu SIPLACE. Przycisk obsługowy sygnalizuje, czy ma-
gazynek powierzchniowy znajduje się w module Non Stop, czy moduł Non Stop jest pusty bądź
czy magazynek powierzchniowy jest właśnie przesuwany.
6
WSKAZÓWKA
Zwracać przy tym uwagę na ewentualnie nie do końca wykonane płytki.
OSTROŻNIE
Nie otwierać drzwi zmieniacza Waffle Pack, podczas gdy odbierany jest podzespół
ze zmieniacza Waffle Pack.
OSTROŻNIE
Wywołanie ZATRZYMANIA AWARYJNEGO poprzez otwarcie klapy!
Jeżeli przycisk obsługowy miga, magazynek powierzchniowy jest przesuwany w module
Non Stop i działanie jeszcze nie jest zakończone. Jeżeli klapa zostanie otwarta, podczas
gdy miga przycisk obsługowy, zostaje wywołane ZATRZYMANIE AWARYJNE.
Aby otworzyć klapę, należy poczekać, aż przestanie migać przycisk obsługowy.
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X
6.6 SIPLACE JTF-S/JTF-M Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
386
6.6 SIPLACE JTF-S/JTF-M
Nr kat. 00166670-xx SIPLACE JTF-S
Nr kat. 00166671-xx SIPLACE JTF-M
6
6.6.1 Opis
SIPLACE JTF-S/JTF-M to automatyczny i szybki zmieniacz do standardowych magazynków po-
wierzchniowych JEDEC. W automatach montażowych SIPLACE serii X S może zamiast wózka
na podzespoły zainstalować SIPLACE JTF-S/JTF-M na nieruchomym stole. SIPLACE JTF-S/
JTF-M obkłada niezmienny obszar śladów na nieruchomym stole. Na wolnych śladach można za-
montować podajnik liniowy, Glue-Feeder lub LDU-X.
SIPLACE JTF-S/JTF-M dostępny jest w dwóch wersjach
– SIPLACE JTF-S
SIPLACE JTF-S magazynuje stos składający się z maks. 30 cienkich lub 20 grubych maga-
zynków powierzchniowych JEDEC i kolejno je udostępnia. Do automatu montażowego
można doprowadzać typ podzespołów o stałym czasie zmiany magazynku powierzchnio-
wego. 6
– SIPLACE JTF-M
SIPLACE JTF-M magazynuje do 18 cienkich lub 14 grubych magazynków powierzchnio-
wych JEDEC (w zależności od typu magazynku) w wymiennej kasecie i udostępnia je se-
lektywnie. Do automatu montażowego mogą dzięki temu zostać doprowadzone różne typy
podzespołów o zmiennym czasie wymiany magazynku powierzchniowego. 6
6
WSKAZÓWKA
Dostępny od wersji oprogramowania SR.707.1
WSKAZÓWKA
Szczegółowy opis zamieszczony jest w "Instrukcji obsługi JTF-S/JTF-M", wersja niemiec-
ka+angielska [nr art. 00197446-xx].
Instrukcja eksploatacji SIPLACE seria X 6 Rozszerzenia stacji
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 6.6 SIPLACE JTF-S/JTF-M
387
6.6.2 Przegląd
6

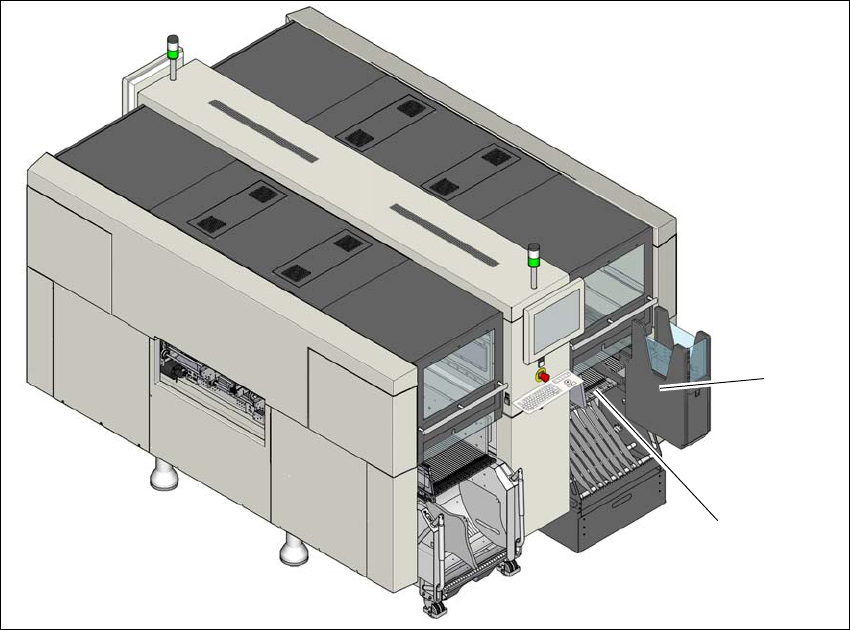

Rys. 6.6 - 1 SIPLACE JTF-S/JTF-M przy SIPLACE serii X S
(1) JTF-S/JTF-M
(2) Nieruchomy stół na podzespoły
(1)
(2)
