Instrukcja eksploatacji SIPLACE seria X 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 2.6 Urządzenia zabezpieczające
83
2
2
Rys. 2.6 - 4 Zabezpieczenie przed włożeniem rąk - wewnątrz i na zewnątrz
(1) Zabezpieczenie przed włożeniem rąk - widok z zewnątrz
(2) Zabezpieczenie przed włożeniem rąk - widok od wewnątrz
(3) Podłużne otwory na zabezpieczeniu przed włożeniem rąk do regulacji wysokości - na
zewnątrz
(4) Podłużne otwory na zabezpieczeniu przed włożeniem rąk do regulacji wysokości - wewnątrz
Zamontuj zabezpieczenie przed włożeniem rąk (1) na taśmie wlotowej i wylotowej.
Ustaw za pomocą podłużnych otworów (3) taką wysokość na zewnętrznej blasze, aby – w
zależności od produktu – niemożliwe było sięganie do transportera płytek drukowanych.
Ustaw za pomocą podłużnych otworów (4) taką wysokość na wewnętrznej blasze, aby – w
zależności od produktu – niemożliwe było sięganie do transportera płytek drukowanych.
Wysokość musi być tak ustawiona, aby płytka drukowana z podzespołami elektronicznymi
mogła zostać bezpiecznie przetransportowana.
2
OSTRZEŻENIE
Niebezpieczeństwo zmiażdżenia!
Brak zabezpieczenia przed włożeniem rąk może przy sięganiu do transportera płytek
drukowanych spowodować urazy ramion i dłoni.
Maszynę SIPLACE serii X S należy eksploatować bez przedłużenia taśmy wlotowej/
wylotowej tylko z zamontowanym zabezpieczeniem przed włożeniem rąk przy ta-
śmie wlotowej i wylotowej.
Użytkownik musi zadbać o to, aby zabezpieczenie przed włożeniem rąk było zamonto-
wane.
WSKAZÓWKA
Przestrzegać maksymalnej wysokości płytki obwodu drukowanego z najwyższym
podzespołem.
(1)
(2)
(2)
(3)
(4)
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE seria X
2.6 Urządzenia zabezpieczające Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
84
2.6.3 Przełączniki i przyciski na automacie
2.6.3.1 Położenie przełączników i przycisków na automacie
2

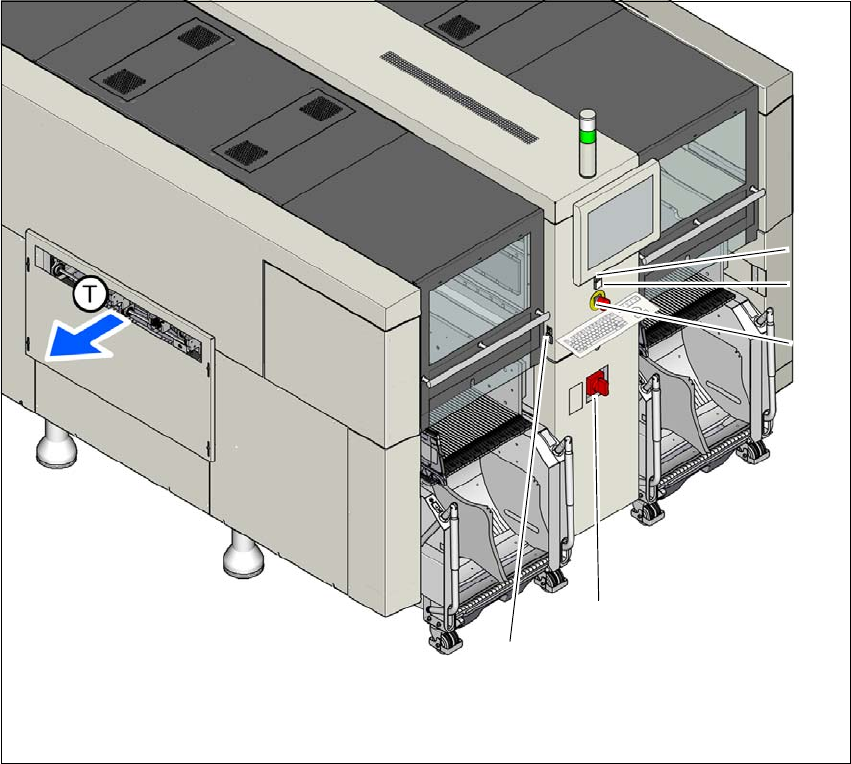

Rys. 2.6 - 5 Położenie przełączników i przycisków - strona wyprowadzania POD (przykład SIPLACE X2 S / X3 S / X4
S)
(1) Przycisk STOP (czarny)
(2) Przycisk start (zielony)
(3) Przycisk ZATRZYMANIA AWARYJNEGO
(4) Wyłącznik główny
(5) Przycisk dostawiania i odstawiania wózka na podzespoły na danym stanowisku
(T) Kierunek transportu płytek drukowanych
(3)
(1)
(4)
(2)
(5)
Instrukcja eksploatacji SIPLACE seria X 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 2.6 Urządzenia zabezpieczające
85
2
Rys. 2.6 - 6 Położenie przełączników i przycisków - strona podawania POD (przykład SIPLACE X2 S / X3 S / X4 S)
(1) Przycisk STOP (czarny)
(2) Przycisk start (zielony)
(3) Przycisk ZATRZYMANIA AWARYJNEGO
(4) Przycisk dostawiania i odstawiania wózka na podzespoły na danym stanowisku
(T) Kierunek transportu płytek drukowanych
(3)
(1)
(4)
(2)
