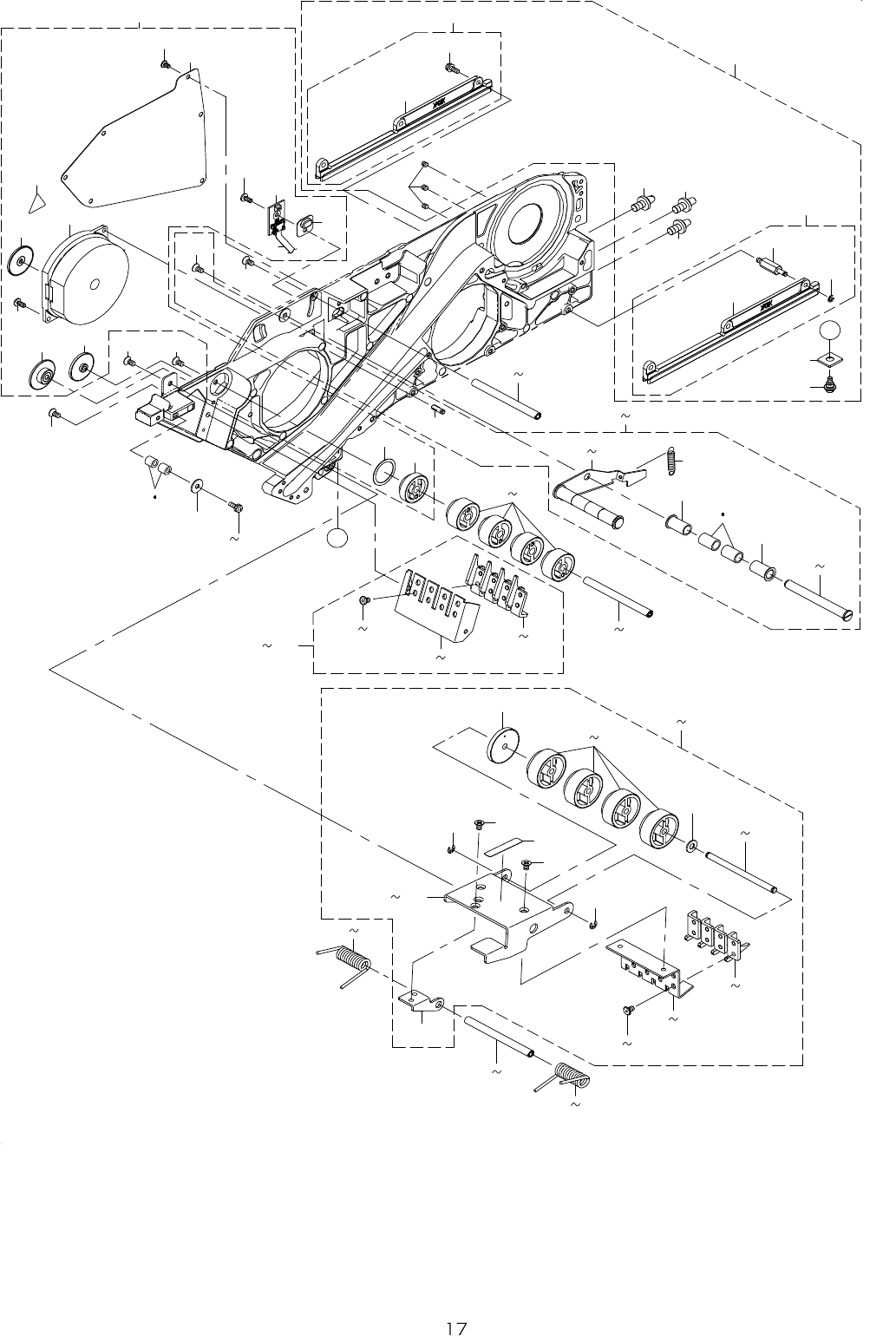

9. RF32AS,RF32AS(SP),RF44AS,RF44AS(SP),RF56AS,RF56AS(SP)(3)
1 6
3
5
2
4
7
9
1 2
8
1 0
1 1
1 3
1 4
6
1 5
8 2 8 4
1 8 2 0
1 8 2 0
1 8 2 0
1 6
1 6
2 8 3 0
3 1
3 1
3 2 3 3
3 4
3 5
3 6
5 6 5 8
5 9
6 0 6 2
6 3
6 3
6 4 6 6
6 7 6 9
7 0
7 1
7 2 7 4
7 5
7 6 7 8
7 9
7 9
2 4
8 0 8 1
8 5 8 7
8 8 9 0
2 1 2 3
9 4 9 6
9 7 9 9
1 0 0 1 0 2
9 1 9 3
1 7
5 3 5 5
2 5 2 7
4 6
4 5
4 7
4 4
4 2
4 3
4 1
5 2
5 2
4 8
4 9
5 1
5 0
3 7 3 9
A
A
4 0
1
- -

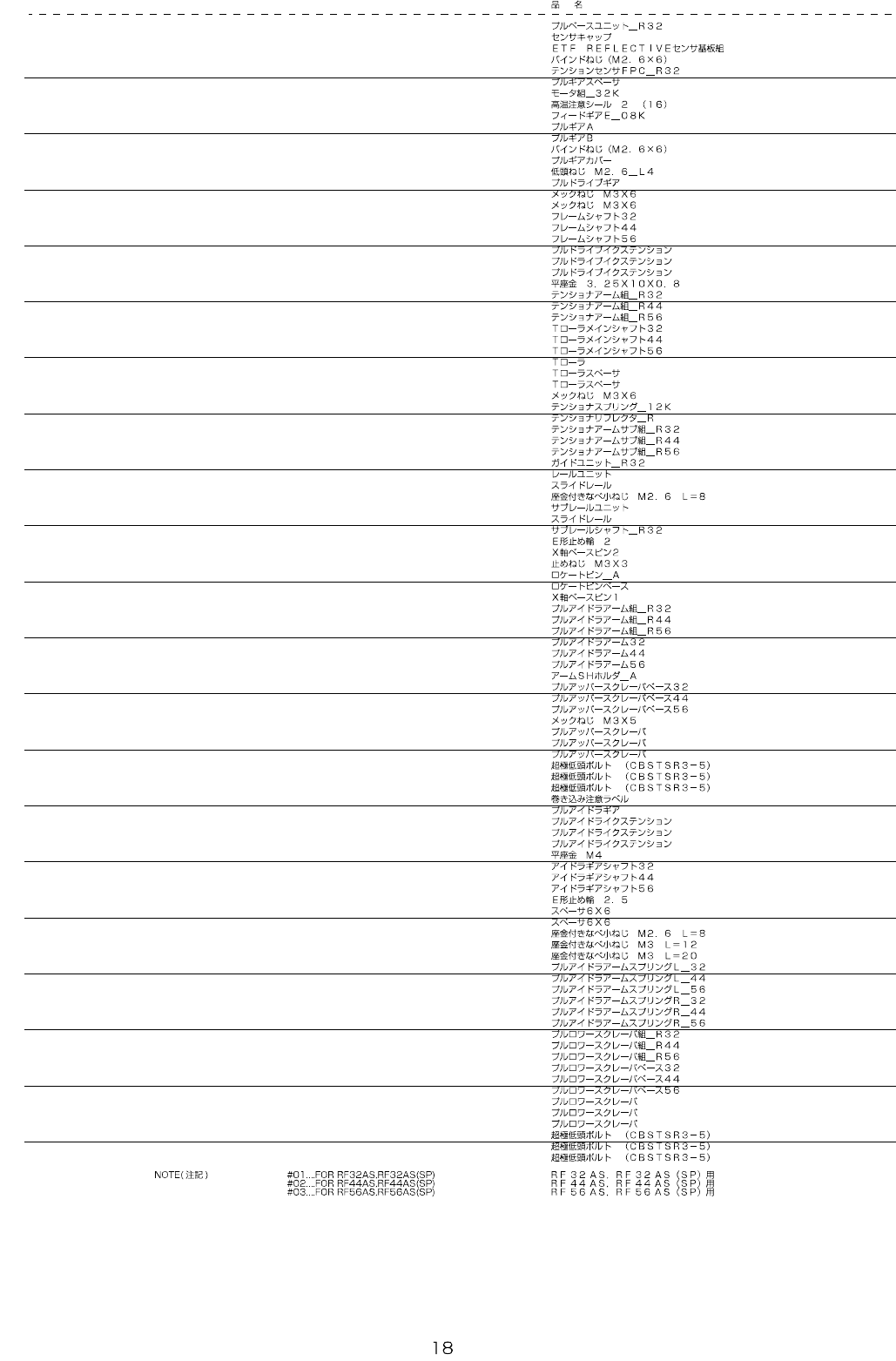

REF.NO NOTE PARTNO DESCRIPTION Qty
1 401-91030 PULL_BASE_UNIT_R32 1
2 401-67282 SENSOR_CAP (1)
3 401-62445 ETFREFLECTIVESENSPCBASM (1)
4 401-67278 BINDING_HEAD_SCREW_M26X6 (1)
5 401-90456 TENSION_SENS_FPC_R32 (1)
6 401-89129 PULL_GEAR_SPACER (1)
7 401-66951 MOTOR_ASSY_32K (1)
8 CM-3003000-01 HIGHTEMPARATURECAUTIONLABEL2(16) (1)
9 401-67202 FEED_GEAR_E_08K (1)
10 401-67207 PULL_GEAR_A (1)
11 401-67208 PULL_GEAR_B (1)
12 401-67278 BINDING_HEAD_SCREW_M26X6 (2)
13 401-89109 PULL_GEAR_COVER (1)
14 401-89110 LOW_HEAD_SCREW_M26_L4 (6)
15 401-89127 PULL_DRIVE_GEAR (1)
16 400-52050 SCREWM3X6MEC 3
17 400-52050 SCREWM3X6MEC 1
18
#01
401-89130 FRAME_SH_32 3
19
#02
401-89131 FRAME_SH_44 3
20
#03
401-89132 FRAME_SH_56 3
21
#01
401-89128 PULL_DRIVE_EXTENSION 2
22
#02
401-89128 PULL_DRIVE_EXTENSION 3
23
#03
401-89128 PULL_DRIVE_EXTENSION 4
24 WP-0330816-SF WASHER3.25X10X0.8 1
25
#01
401-91052 TENSIONER_ARM_ASSY_R32 1
26
#02
401-91066 TENSIONER_ARM_ASSY_R44 1
27
#03
401-91080 TENSIONER_ARM_ASSY_R56 1
28
#01
401-89133 T_ROLLER_MAIN_SH_32 (1)
29
#02
401-89134 T_ROLLER_MAIN_SH_44 (1)
30
#03
401-89135 T_ROLLER_MAIN_SH_56 (1)
31 401-89139 T_ROLLER (2)
32
#02
401-89140 T_ROLLER_SPACER (1)
33
#03
401-89140 T_ROLLER_SPACER (2)
34 400-52050 SCREWM3X6MEC (1)
35 401-72655 TENSIONER_SP_12K (1)
36 401-89573 TENSIONER_REFLECTOR_R (1)
37
#01
401-91053 TENSIONER_ARM_SUB_ASSY_R32 (1)
38
#02
401-91067 TENSIONER_ARM_SUB_ASSY_R44 (1)
39
#03
401-91081 TENSIONER_ARM_SUB_ASSY_R56 (1)
40 401-91031 GUIDE_UNIT_R32 1
41 401-91032 RAIL_UNIT
(1)
42 401-67213 SLIDE_RAIL (1)
43 SL-4860891-SC SCREWM2.6L=8 (3)
44 401-91033 SUB_RAIL_UNIT (1)
45 401-67213 SLIDE_RAIL (1)
46 401-89159 SUB_RAIL_SH_R32 (3)
47 RE-0200000-K0 E-RING2 (3)
48 401-67212 X_AXIS_BASE_PIN_2 (1)
49 SM-8030302-TP SCREWM3X3 (3)
50 401-67290 LOCATE_PIN_A (1)
51 401-67291 LOCATE_PIN_BASE (1)
52 401-67211 X_AXIS_BASE_PIN_1 (2)
53
#01
401-91054 PULL_IDLER_ARM_ASSY_R32 1
54
#02
401-91068 PULL_IDLER_ARM_ASSY_R44 1
55
#03
401-91082 PULL_IDLER_ARM_ASSY_R56 1
56
#01
401-89111 PULL_IDLER_ARM_32 (1)
57
#02
401-89112 PULL_IDLER_ARM_44 (1)
58
#03
401-89113 PULL_IDLER_ARM_56 (1)
59 401-89197 ARM_SH_HOLDER_A (1)
60
#01
401-89114 PULL_UPPER_SCRAPER_BASE_32 (1)
61
#02
401-89115 PULL_UPPER_SCRAPER_BASE_44 (1)
62
#03
401-89116 PULL_UPPER_SCRAPER_BASE_56 (1)
63 400-55256 SCREWM3X5MEC (4)
64
#01
401-89117 PULL_UPPER_SCRAPER (2)
65
#02
401-89117 PULL_UPPER_SCRAPER (3)
66
#03
401-89117 PULL_UPPER_SCRAPER (4)
67
#01
EZ-4453818-01 BOLT(CBSTSR3-5) (4)
68
#02
EZ-4453818-01 BOLT(CBSTSR3-5) (6)
69
#03
EZ-4453818-01 BOLT(CBSTSR3-5) (8)
70 401-76841 KEEP_HANDS_AWAY_LABEL (1)
71 401-89122 PULL_IDLER_GEAR (1)
72
#01
401-74648 PULL_IDLER_GEAR_EXTENSION (2)
73
#02
401-74648 PULL_IDLER_GEAR_EXTENSION (3)
74
#03
401-74648 PULL_IDLER_GEAR_EXTENSION (4)
75 WP-0430801-SC WASHERM4 (1)
76
#01
401-89147 IDLER_GEAR_SH_32 (1)
77
#02
401-89148 IDLER_GEAR_SH_44 (1)
78
#03
401-89149 IDLER_GEAR_SH_56 (1)
79 RE-0250000-K0 E-RING2.5 (2)
80
#02
401-89195 SPEACER_6X6 1
81
#03
401-89195 SPEACER_6X6 2
82
#01
SL-4860891-SC SCREWM2.6L=8 1
83
#02
SL-4031291-SC SCREWM3L=12 1
84
#03
SL-4032081-SC SCREWM3L=20 1
85
#01
401-89118 PULL_IDLER_ARM_SP_L_32 1
86
#02
401-89120 PULL_IDLER_ARM_SP_L_44 1
87
#03
401-89121 PULL_IDLER_ARM_SP_L_56 1
88
#01
401-89119 PULL_IDLER_ARM_SP_R_32 1
89
#02
401-89198 PULL_IDLER_ARM_SP_R_44 1
90
#03
401-89199 PULL_IDLER_ARM_SP_R_56 1
91
#01
401-91055 PULL_LOWER_SCRAPER_ASSY_R32 1
92
#02
401-91069 PULL_LOWER_SCRAPER_ASSY_R44 1
93
#03
401-91083 PULL_LOWER_SCRAPER_ASSY_R56 1
94
#01
401-89123 PULL_LOWER_SCRAPER_BASE_32 (1)
95
#02
401-89124 PULL_LOWER_SCRAPER_BASE_44 (1)
96
#03
401-89125 PULL_LOWER_SCRAPER_BASE_56 (1)
97
#01
401-89126 PULL_LOWER_SCRAPER (2)
98
#02
401-89126 PULL_LOWER_SCRAPER (3)
99
#03
401-89126 PULL_LOWER_SCRAPER (4)
100
#01
EZ-4453818-01 BOLT(CBSTSR3-5) (4)
101
#02
EZ-4453818-01 BOLT(CBSTSR3-5) (6)
102
#03
EZ-4453818-01 BOLT(CBSTSR3-5) (8)
- -

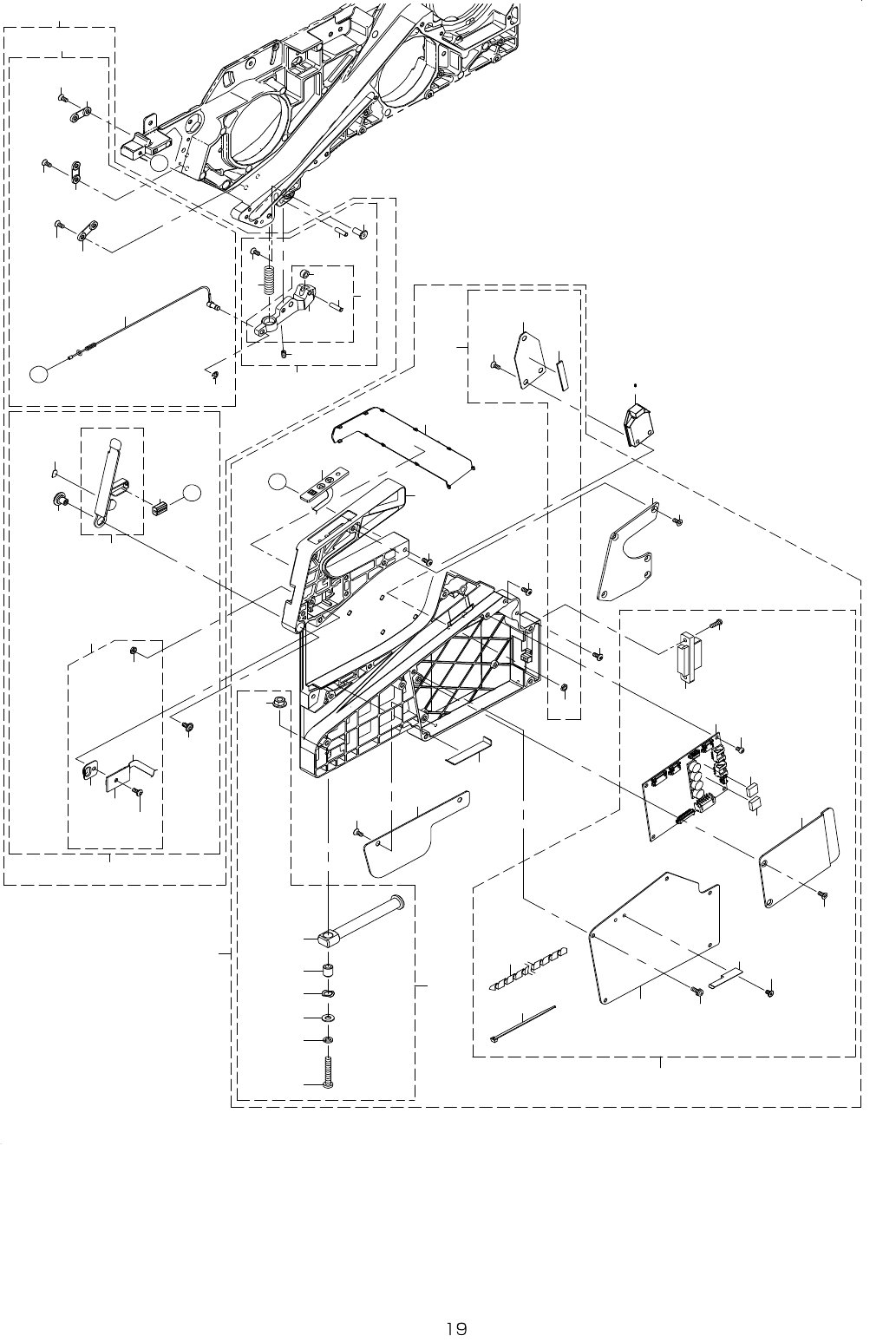

10.RF32AS,RF32AS(SP),RF44AS,RF44AS(SP),RF56AS,RF56AS(SP)(4)
3
4
5
6
7
1 1
9
1 0
8
1 8
2 2
2 1
2 0
1 9
2 3
1 7
1 5
1 3
1 4
2 5
2 6
2 6
2 5
2 5
2 6
2 7
2 8
2
A
A
3 1
3 2
3 3
3 4
3 6
3 7
3 8
3 5
4 0
4 1
3 0
4 7
4 2
4 3
4 6
5 0
3 9
6 0
6 3
6 2
5 9
5 8
5 3
4 4
4 5
5 2
5 1
6 1
2 9
2 4
1
B
B
3 1
3 1
5 5
5 4
5 6
5 7
6 6 6 7
4 9
4 8
6 4
6 5
1 2
4 6
1 6
