- - REF.NO NOTE PARTNO DESCRI PTION Qty 1 401-6 6939 ETFI/FCABLEA SM 1 2 401-6 6942 MENBRANESWIT CH 1 3 #01 401-62443 E TFMAINPCBASM 1 4 #02 401-66952 E TF12MAINPCBA SM 1 5 #01 401-66938 E T…

- -

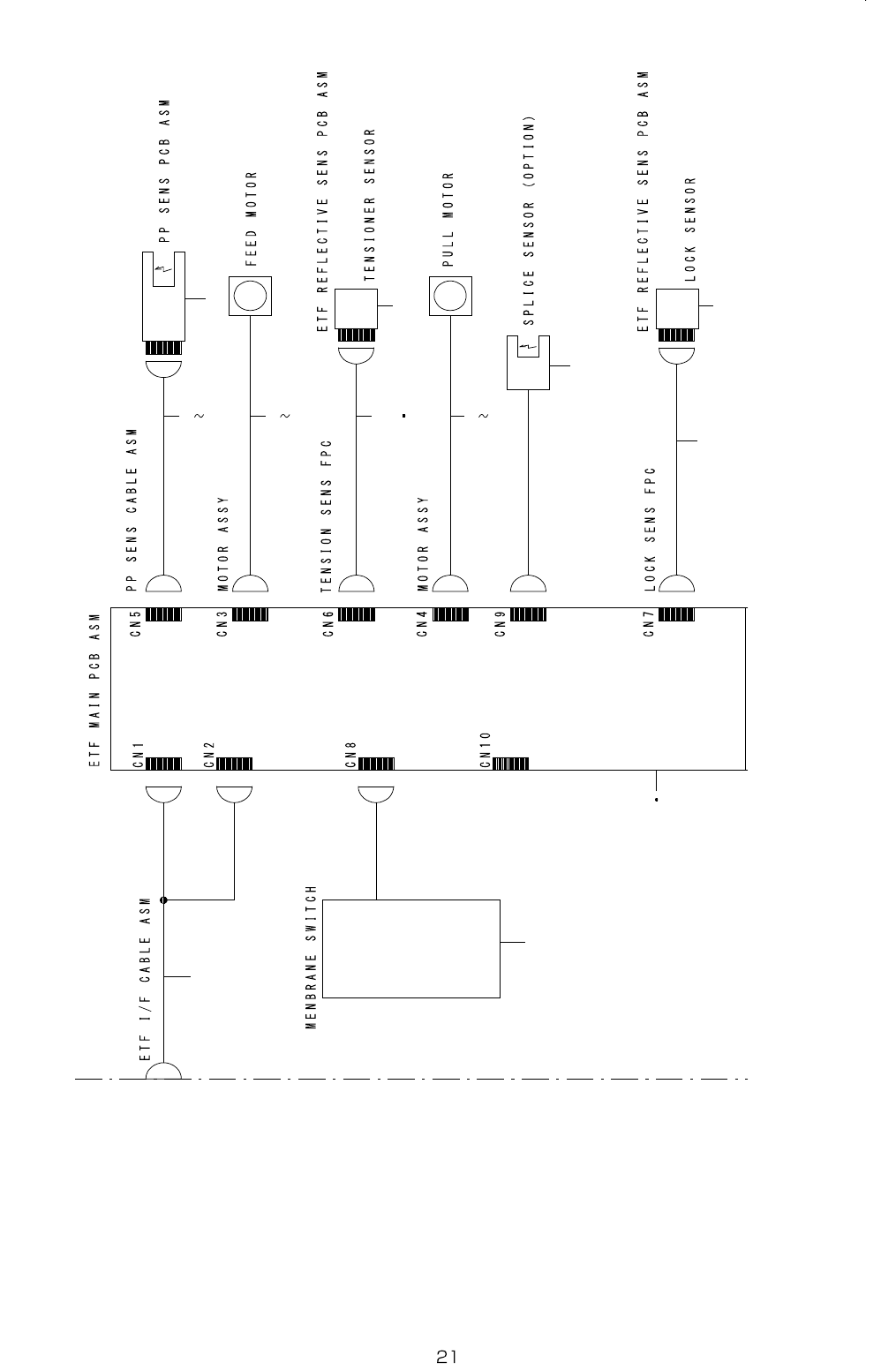

11.SYSTEMDIAGRAM

3 4

5 7 9 1 1 1 2 1 3 9 1 1

1 5

1 6

1 4

1 6

- -

REF.NO NOTE PARTNO DESCRIPTION Qty

1 401-66939 ETFI/FCABLEASM 1

2 401-66942 MENBRANESWITCH 1

#01

401-62443 ETFMAINPCBASM 1

#02

401-66952 ETF12MAINPCBASM 1

#01

401-66938 ETFPPSENSCABLEASM 1

#03

401-78361 ETF12PPSENSCABLEASM 1

#04

401-90385 RF32PPSENSCABLEASM 1

8 401-62444 ETFPPSENSPCBASM 1

#01

401-66937 MOTOR_ASSY_08K 2

#03

401-66950 MOTOR_ASSY_12K 2

#04

401-66951 MOTOR_ASSY_32K 1

#05

401-66941 TENSIONSENSFPC 1

#04

401-90456 TENSION_SENS_FPC_R32 1

14 401-66944 SPLICESENSOR 1

15 401-66940 LOCKSENSFPC 1

16 401-62445 ETFREFLECTIVESENSPCBASM 1

Notes
