1 DT 401 - F : 多機能 モジ ュラ ー マウ ンタ DT401-F:Modular Multi-Functional Placement Machine ユ ニ ッ ト レイ アウト Model No. 製品品番 Model Name 製品名称 KXF-E64C UNIT LAYOUT - - U1 ( KE64CM-04-1 )
機 械 部 品
Mechanical Parts
Part 1.
1
DT
401
-
F
:
多機能
モジュラーマウンタ
DT401-F:Modular Multi-Functional Placement Machine
ユニットレイアウト
Model No.
製品品番
Model Name
製品名称
KXF-E64C

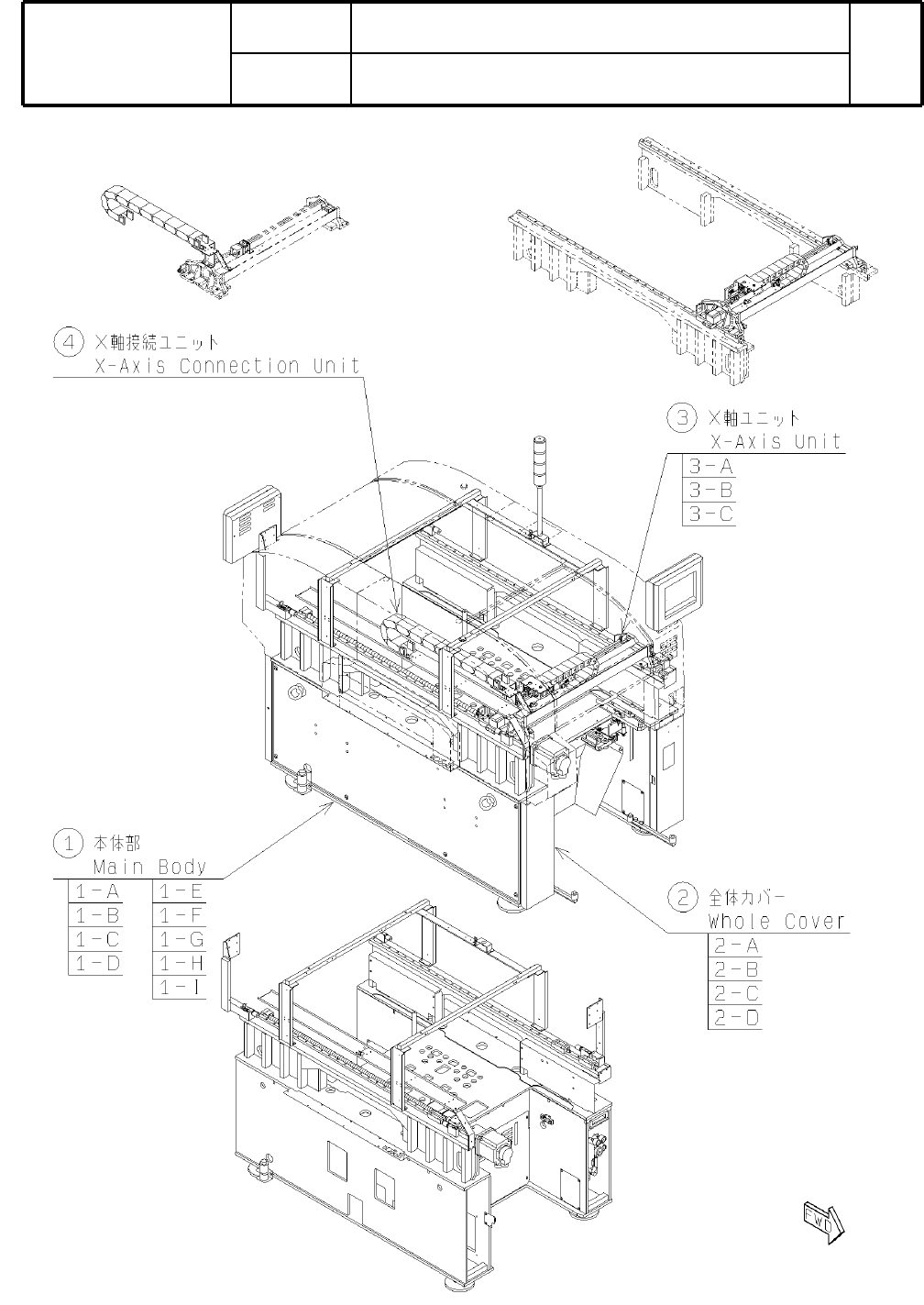

UNIT LAYOUT
-
-
U1
( KE64CM-04-1 )
Kit Name
RankQ'ty
番号
Part No.
キット名
品番
数量
ﾗﾝｸ 頁
PageNo.
1
DT
401
-
F
:
多機能
モジュラーマウンタ
DT401-F:Modular Multi-Functional Placement Machine
ユニットリスト
Model No.
製品品番
Model Name
製品名称
KXF-E64C
UNIT LIST
1
1
KXFX03KEA00 Main Body
本体部
M1
1
2
KXFX03KFA00 Whole Cover
全体カバー
M19
1
3
KXFX0454A00 X-Axis Unit
X軸ユニット
M27
1
4
KXFX04H3A00 X-Axis Connection Unit
X軸接続ユニット
M33
U2
-
-
( KE64CM-04-1 )
