Ref No. Remarks R 1 Q't y 1-F 本体部 Main Body ｲﾗｽﾄ No. Part No. 品 名 品番 数量 R 2 パーツリスト Kit No . キット品 番 Kit Name キット名称 KXFX03KEA00 Part N ame 備 考 ｾｸｼｮﾝNo. PARTS LIST Section No. R 3 PLATE 2 1 N210023072AA PLATE 2 2 N2100…

100%1 / 318
1-F
本体部
Main Body

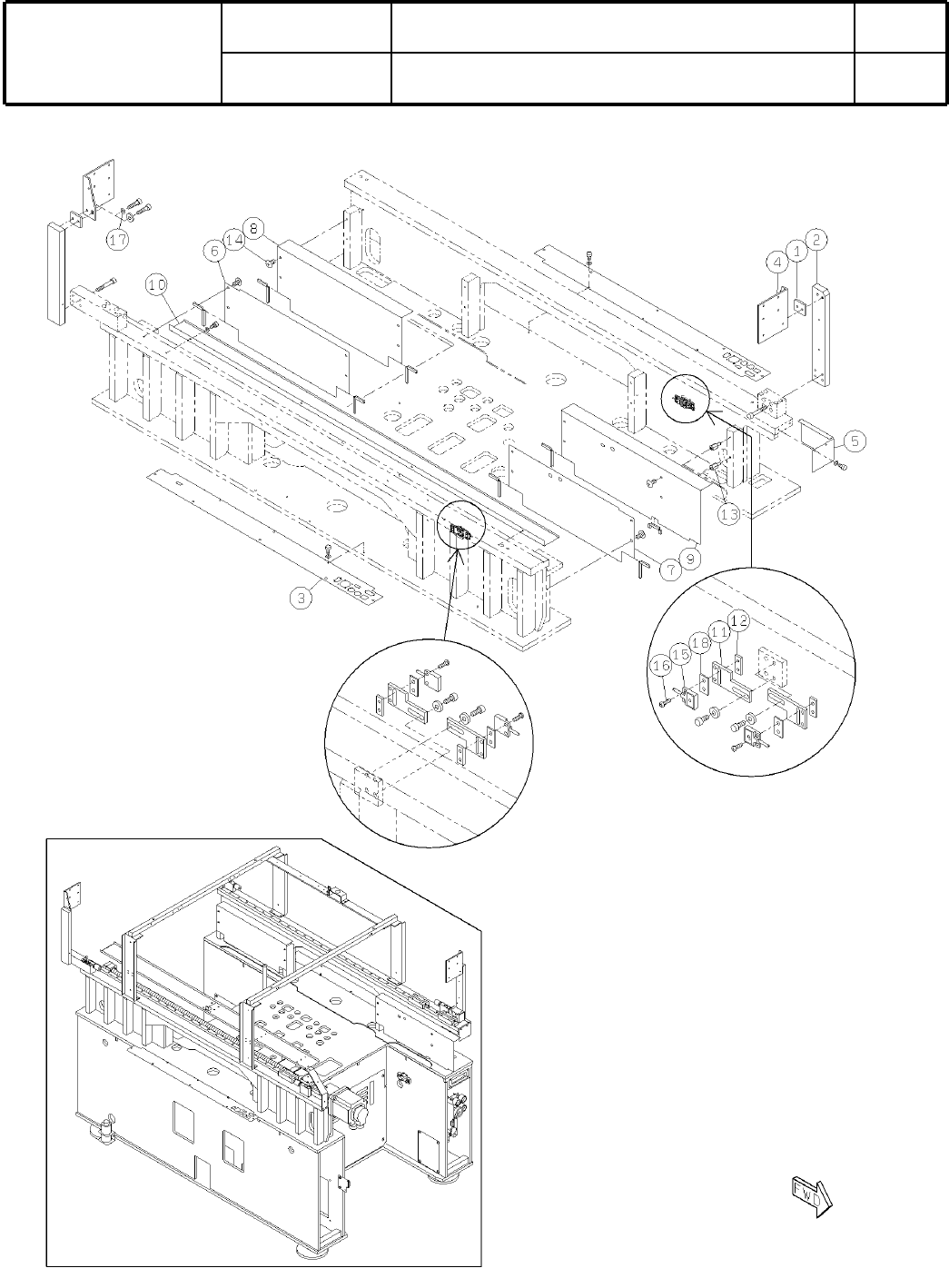

パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
KXFX03KEA00
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
M11

Ref
No.
Remarks
R
1
Q't
y
1-F
本体部
Main Body
ｲﾗｽﾄ
No.
Part No.
品　　名品番 数量
R
2
パーツリスト
Kit No.
キット品
番
Kit Name
キット名称
KXFX03KEA00
Part Name
備　　　考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
PLATE
2
1 N210023072AA
PLATE
2
2 N210023073AA
BRACKET
2
3 N210029085AA
BRACKET
2
4 N210046856AB
COVER
1
5 KXFB0553A00
COVER
1
6 N210018329AA
COVER
1
7 N210018330AA
COVER
1
8 N210018331AA
COVER
1
9 N210018332AA
COVER
1
10 N210084101AA
PLATE
4
11 KXFB02P3B00
PW106A1
4
12 KXFB02RKA00
SPACER
2
13 N510017082AA BSF-410E
SCREW
16
14 N510018283AA
Cross recessed Truss head machine screw M4X8-4.8 A2S (Trivalent)
SENSOR
2
15 KXF0DKWAA00
S
EX-21A(DA 0DKWA)
SCREW
8
16 N510018036AA
Cross recessed Pan head machine screw M3X10-4.8 A2J (Trivalent)
WASHER
2
17 N510018501AA
Round finish plain washer 6 10H A2J (Trivalent)
SPACER
4
18 N210053167AB
M12

1-G
本体部
Main Body
パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
KXFX03KEA00
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
M13

