Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE 301 0948C20D PLA TE 1 1 1 1 1091702201-001 302 223B0456 BALL_SCREW 2 2 2 2 1091702201-002 303 216B1817 HOLDER 2 2 2 2 1091702201-003 304 223Q0773 PULLEY_TIMING 2 2 2 2 109…

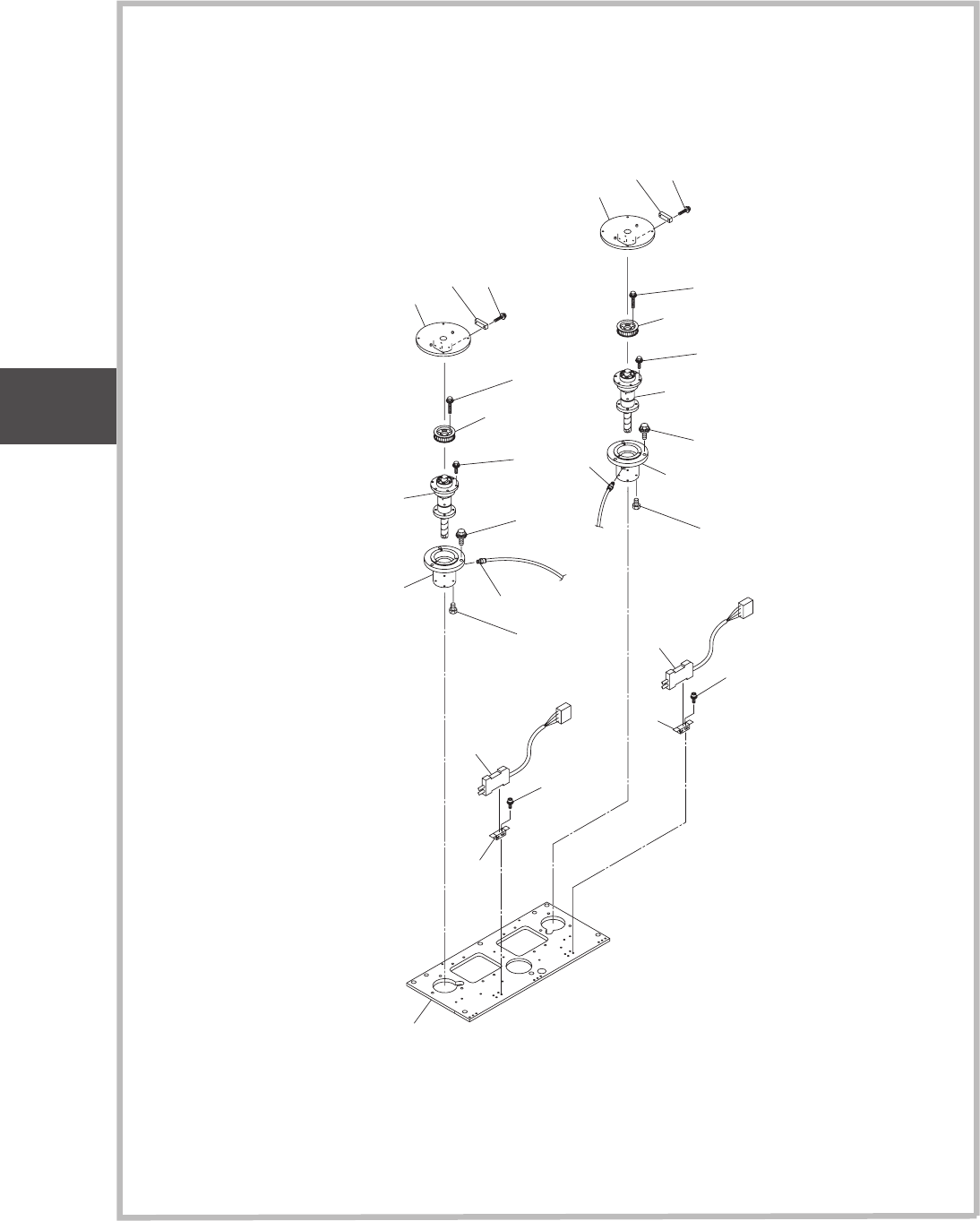

Fig. H1-4
バックアップベース１
Back-Up Base 1
0912-002
Fig. H1
シングルコンベア部
SINGLE CONVEYOR SECTION
113
320
317
314
319
316
312
321
316
313
321
316
313
113
320
317
314
319
316
312
318
315
310
318
315
310
301
309
308
309
307
302
304
303
302
304
303
306
306
319
316
313
305
322
319
316
313
305
322
UNIT-7
Fig. H1
CONVEYOR
Key No. PART No. PART NAME Q’ty
REMARKS
NOTE
301 0948C20D PLATE 1 1 1 1 1091702201-001
302 223B0456 BALL_SCREW 2 2 2 2 1091702201-002
303 216B1817 HOLDER 2 2 2 2 1091702201-003
304 223Q0773 PULLEY_TIMING 2 2 2 2 1091702201-004
305 0948C202 COLLAR 2 2 2 2 1091702201-005
306 225F0566 PIPE FITTINGS 2 2 2 2 1091702201-006
307 0917250R ASSY_SENSOR 1 1 1 1 1091702201-007
308 0917250S ASSY_SENSOR 1 1 1 1 1091702201-008
309 23G00312 SENSOR PELEC 2 2 2 2 1091702201-009
310 221AA006 ROHS:BOLT_HEX-SCT 4 4 4 4 M3L8 1091702201-010
311 221AA017 ROHS:BOLT_HEX-SCT 8 8 8 8 M4L10 1091702201-011
312 221AA019 ROHS:BOLT_HEX-SCT 6 6 6 6 M4L14 1091702201-012
313 221AA021 ROHS:BOLT_HEX-SCT 12 12 12 12 M4L20 1091702201-013
314 221AA044 ROHS:BOLT_HEX-SCT 6 6 6 6 M6L20 1091702201-014
315 221HA003 WASHER 4 4 4 4 SW3 1091702201-015
316 221HA004 WASHER 18 18 18 18 SW4 1091702201-016
317 221HA006 WASHER 6 6 6 6 SW6 1091702201-017
318 221HA103 WASHER 4 4 4 4 FW3 1091702201-018
319 221HA104 WASHER 10 10 10 10 FW4 1091702201-019
320 221HA106 WASHER 6 6 6 6 FW6 1091702201-020
321 221HA204 WASHER 8 8 8 8 FWS4 1091702201-021
322 0948C203 BLOCK(BACKUP) 2 2 2 2 1091702201-022
Fig. H1
1104-004
Fig. H1-4
SIGMA-G5SA
SIGMA-G5SB
SIGMA-G5SC
SIGMA-G5SD
UNIT-7
Fig. H1
CONVEYOR

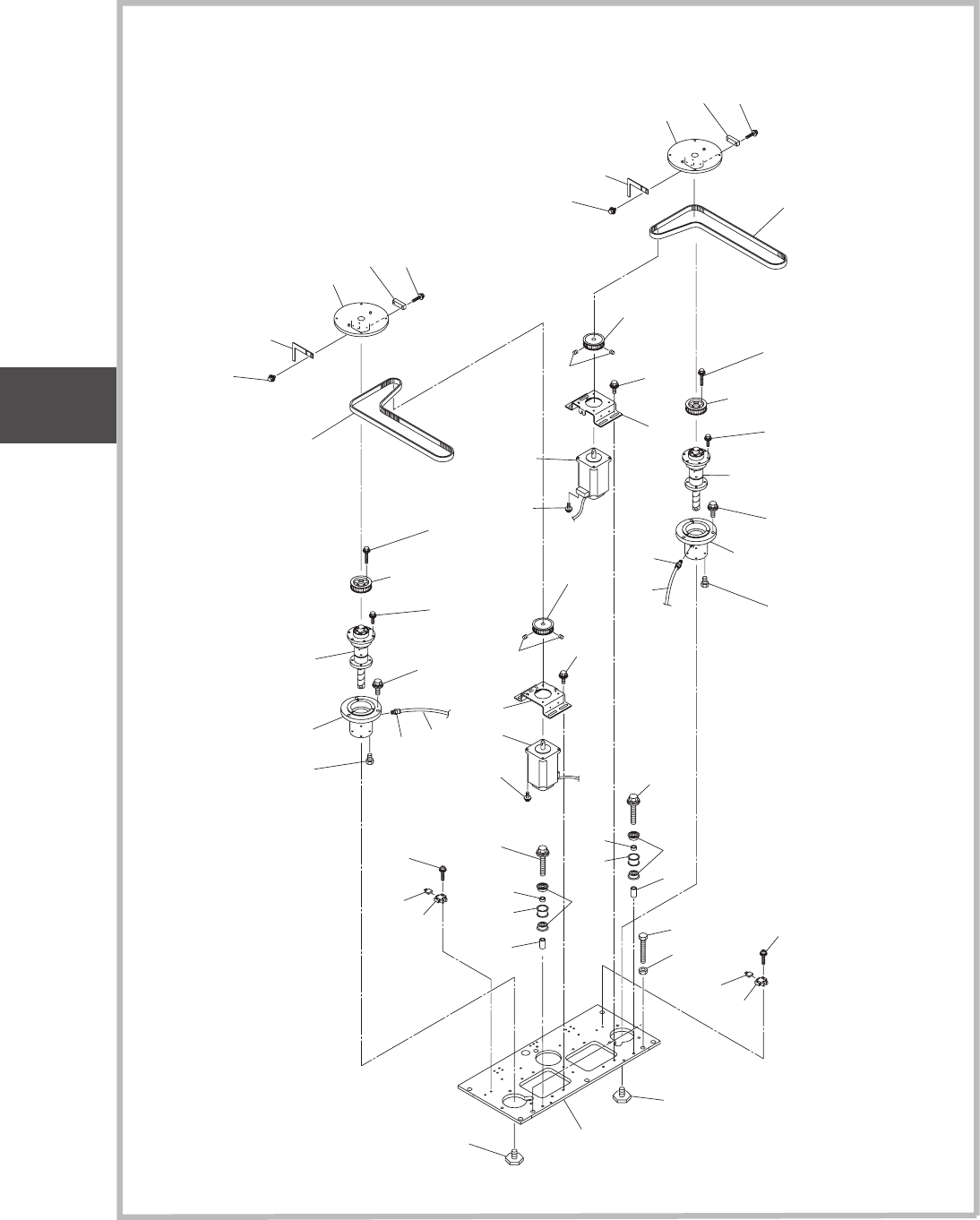

Fig. H1-5
バックアップベース２
Back-Up Base 2
1104-003
Fig. H1
シングルコンベア部
SINGLE CONVEYOR SECTION
411
411
402
403
401
404
416
415
417
414
See Fig. H1-2
Key No.104
413
412
413
412
406
419
427
432
419
427
432
418
427
432
418
427
432
426
431
435
421
428
433
424
429
436
437
407
408
405
407
408
405
423
428
440
420
423
428
440
422
428
433
422
428
433
425
430
434
425
430
434
420
See Fig. H1-2
Key No.104
404
437
424
429
436
403
402
421
428
433
406
416
415
417
414
426
431
435
410
410
438
439
441
441
433
428
423
409
442
433
428
423
409
442
M53
B5301
B5401
M54
UNIT-7
Fig. H1
CONVEYOR
