4.4.2 负压状态的确认
清洗完花键轴内部之后，需要确认负压。
1
确认组装状况。
1. 将吸嘴从贴装头上取出。

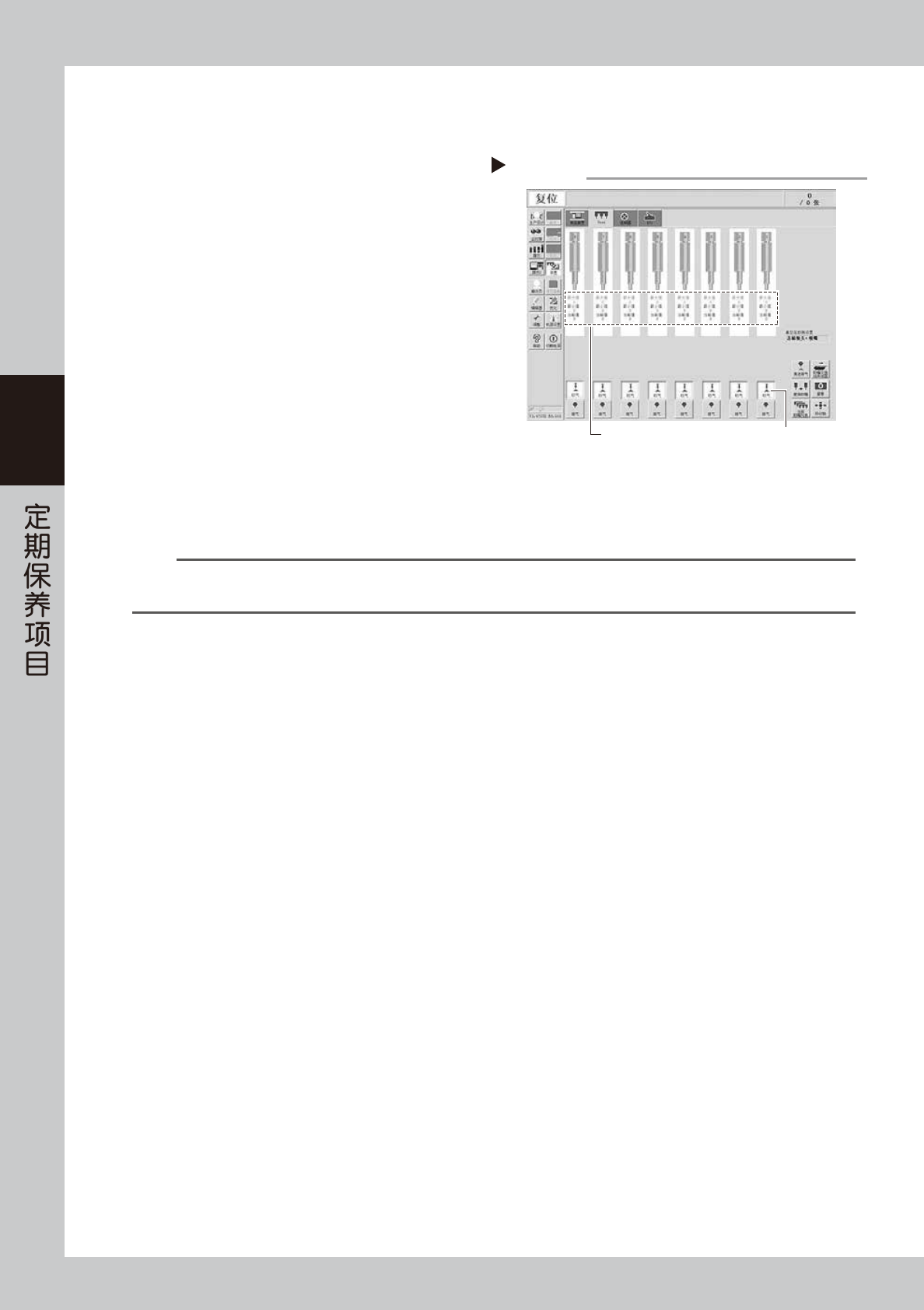

2. 打开 [ 装置 ] -“Head”画面，按 [ 吸气 ] 按钮
使负压产生，读取显示的“最大值”。确认显示
的最大值在下述开放状态的基准值以下。
56309-L1-00
2
将吸嘴装回原位。
若 ANC 吸嘴是用手从贴装头上拆下的，需将吸嘴
装回原贴装头。
FNC 吸嘴时，请参照本章前述“2.2.4 FNC 吸嘴组
件的安装”将吸嘴装回原位。
■ 花键轴气路的基准值
开放状态 ：80 以下
n
要点
花键轴气路的基准值使用的是真空压力值。
受气源与环境的影响，此值会有些许的差异。因此，上述基准值仅供参考。
确认负压
Step 1
[吸气]按钮读取最大值
3-37
3
4.4.3 花键轴 (Z 轴 ) 的动作确认
下面，介绍花键轴 (Z 轴 ) 的动作确认方法。
1
e
使贴装头部移到贴片机的正面侧。
1. 按紧急停机按钮之后，打开贴片机正面的机盖。
2. 用移动把手将贴装头部移到贴片机正面一侧。
2
使花键轴 (Z 轴 ) 上下移动。
用手指按压花键轴 (Z 轴 ) 的接头块下部，使 Z 轴下
降。松开手指，Z 轴自动返回原位。确认与其它花
键轴相比，在动作与异响方面无异常。
55385-L1-00
c
注意
请勿触摸轴的表面。因为轴表面的润滑油一旦失去，轴表面
可能会生锈。
c
注意
在花键轴有异常的状态下运行贴片机，可能会导致致命故障。
若发现花键轴有异常，请务必立即中断运行并及时与销售代
理商或 YAMAHA 联系。
使Ｚ轴上下移动
Step 2
用手指按压接头块
3-38
3
4.4.4 花键轴表面的检查与清洁
下面，介绍检查与清洁花键轴表面的方法。
1
e
使贴装头部移到贴片机的正面侧。
1. 按紧急停机按钮之后，打开贴片机正面的机盖。
2. 用移动把手将贴装头部移到贴片机正面一侧。
2
拆卸贴装头护盖。
用内六角扳手 (3) 拆卸贴装头护盖的 6 根固定螺栓，
取下贴装头护盖。
55386-L1-00
3
目视检查花键轴的表面。
目视检查花键轴的表面是否有脏污或粘附有尘屑。
4
清洁花键轴。
若花键轴表面有脏污或粘附有尘屑，需用无尘纸或
棉棒等擦拭花键轴。
用手使贴装头上下移动，擦拭花键轴上侧、中间、
下侧各部的脏污。
55387-L1-00
5
将贴装头护盖装回原位。
c
注意
花键轴表面的润滑油一旦失去，轴表面可能会生锈。清洁时，
请务必注意不要擦掉轴表面的润滑油。若为了清洁而不得不
擦掉润滑油时，请按照本章后述“4.4.5 给花键轴加油 ( 需要时 )”
涂抹润滑油。
拆卸贴装头护盖
Step 2
贴装头护盖
固定螺栓
清洁花键轴
Step 4
棉棒
花键轴 (上侧)
花键轴 (中间) 花键轴 (下侧)
