4-8 4 7 拆出电磁阀。 用精密十字螺丝刀拆下电磁阀的 2 颗固定螺丝之 后，拆出电磁阀。 55410-L1-00 c 注意 注意不要使嵌在电磁阀内的密封垫圈脱落。 8 安装新的电磁阀。 用精密十字螺丝刀拧紧新电磁阀的 2 颗固定螺丝， 固定新的电磁阀。 55411-L1-00 c 注意 请勿忘记装上密封垫圈，安装时注意密封垫圈的正反并不要 被夹住。 9 按与上述相反的步骤安装电磁阀单元。 将空气软管与插头插回原位。 0 接通供气与…
4-7
4
5
拔出电磁阀单元右侧的空气软管。
拔出电磁阀单元右侧的 2 根空气软管。
55407-L1-00
6
从贴装头部拆出电磁阀单元。
1. 用内六角扳手 (5) 拆下固定电磁阀单元的 4 根
螺栓(左右各2根)。
2. 向上抬起电磁阀单元，从贴装头部拆出。
55408-L1-00

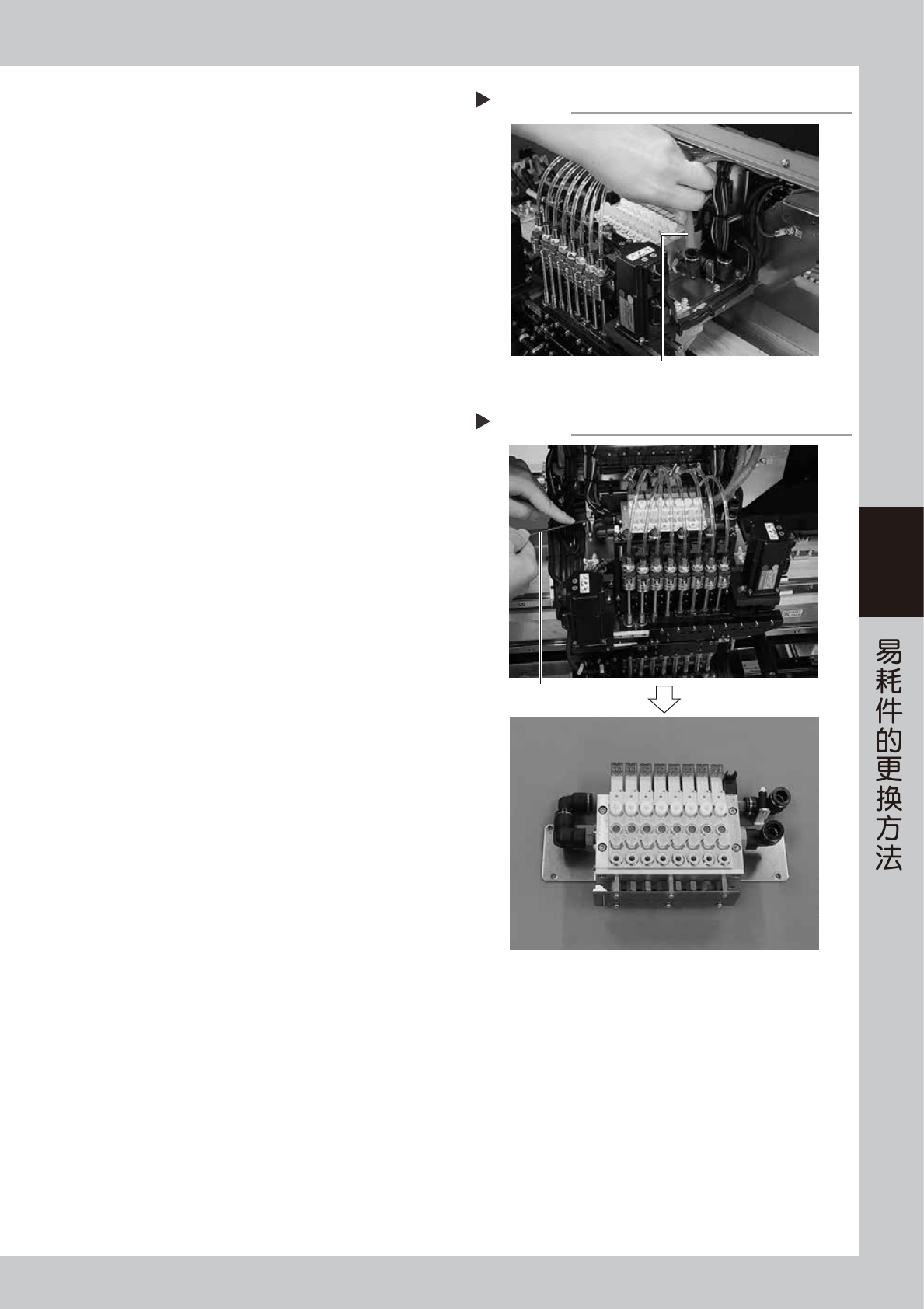

拔出空气软管
Step 5
空气软管
拆出电磁阀单元
Step 6
用内六角扳手拆下螺栓
拆出的电磁阀单元
4-8
4
7
拆出电磁阀。
用精密十字螺丝刀拆下电磁阀的 2 颗固定螺丝之
后，拆出电磁阀。
55410-L1-00
c
注意
注意不要使嵌在电磁阀内的密封垫圈脱落。
8
安装新的电磁阀。
用精密十字螺丝刀拧紧新电磁阀的 2 颗固定螺丝，
固定新的电磁阀。
55411-L1-00
c
注意
请勿忘记装上密封垫圈，安装时注意密封垫圈的正反并不要
被夹住。
9
按与上述相反的步骤安装电磁阀单元。
将空气软管与插头插回原位。
0
接通供气与电源。
1. 将贴片机左下盖板内的 [ 供气 / 排气 ] 开关向左
旋转，接通供气。
2 启动贴片机，并使贴片机返回原点。
q
确认动作。
按 [ 装置 ] -“Head”画面的 [ 吸气 ]、[ 排气 ] 按钮，
确认显示的值无异常。

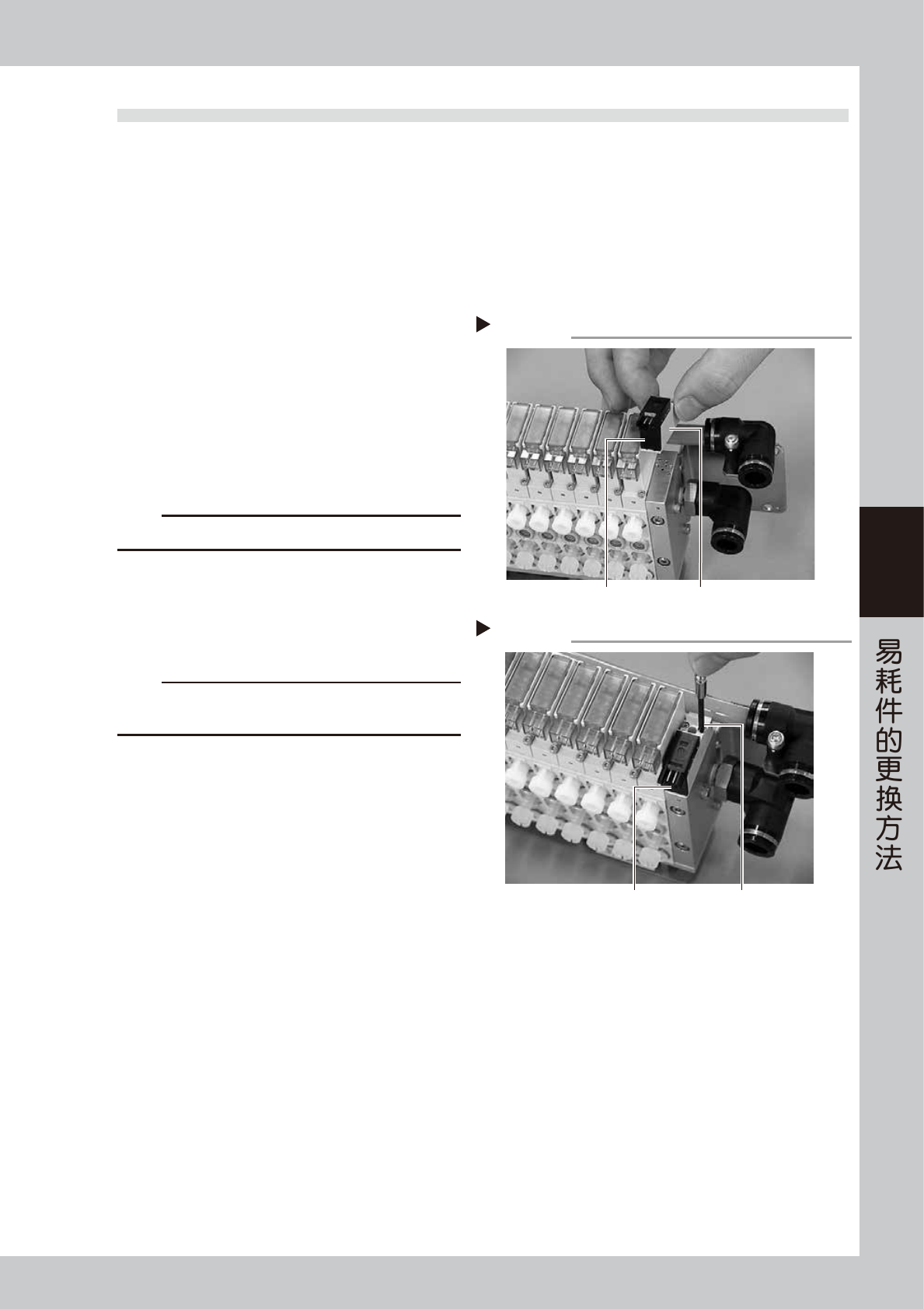

拆出电磁阀
Step 7
电磁阀的固定螺丝
电磁阀
安装新的电磁阀
Step 8
新的电磁阀
4-9
4
3.3 清洁用排气电磁阀的更换
1
切断贴片机的电源与供气。
1. 退出软件程序，关闭贴片机的电源。
2. 将贴片机左下盖板内的 [ 供气 / 排气 ] 开关向右
旋转，切断供气。
2
使贴装头部移到贴片机的正面侧。
打开贴片机的正面机盖，用移动把手将贴装头部移
到贴片机正面一侧。
3
从贴装头部拆卸电磁阀单元。
按照与本章前述“3.2 电磁阀的更换”中 Step3
〜 Step7 的相同方法拆出贴装头部的电磁阀单元。
4
拆卸清洁用排气电磁阀。
用精密十字螺丝刀拧松清洁用排气电磁阀的 2 颗固
定螺丝，拆下清洁用排气电磁阀。
55420-L1-00
c
注意
注意不要使嵌在清洁用排气电磁阀内的密封垫圈脱落。
5
安装新的清洁用排气电磁阀。
用精密十字螺丝刀拧紧新的清洁用排气电磁阀的 2
颗固定螺丝，固定清洁用排气电磁阀。
55421-L1-00
c
注意
请勿忘记装上密封垫圈，安装时注意密封垫圈的正反并不要
被夹住。
6
按照与上述相反的步骤安装电磁阀单元。
将空气软管与插头插回原位。
7
接通供气与电源。
1. 将贴片机左下盖板内的 [ 供气 / 排气 ] 开关向左
旋转，接通供气。
2 启动贴片机，并使贴片机返回原点。
8
确认动作。
按照前述第 3 章“4.3 各贴装头的排气电磁阀与清
洁用排气电磁阀的检查”的方法使负压产生，确认
显示的值无异常。
拆卸清洁用排气电磁阀
Step 4
排气用插头 排气电磁阀
安装清洁用排气电磁阀
Step 5
精密十字螺丝刀
排气电磁阀
